Capacitor de acoplamento axial

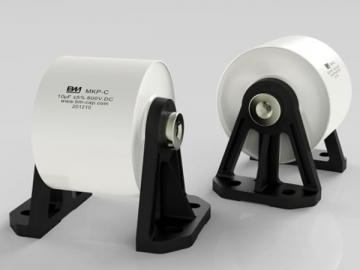

O capacitor industrial não indutivo é envolto em uma fita adesiva PET. O nosso capacitor de acoplamento axial é encapsulado com resina epóxi resistente à chama e tem ligações terminais com porcas de cobre. O nosso capacitor de acoplamento tem tamanho pequeno e possui instalação fácil.
Apresenta sobre corrente forte, ESL baixo, baixa elevação de temperatura e vida útil longa, este capacitor de polipropileno metalizado pode ser instalado em série com enrolamento primário do transformador de saída de potência e também usado como capacitor de acoplamento.
Este capacitor de acoplamento é aplicável em equipamentos eletrônicos de potência, fonte de alimentação comutada, chapeamento de fornecimento de energia, inversor de energia, dispositivo de aquecimento por indução, etc.

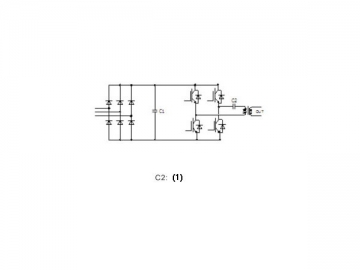

Diagrama do circuito típico do capacitor de acoplamento axial (1) C2: capacitor de acoplamento| Padrão de referência | GB/T 17702, IEC 61071 | |
| Categoria climática | 40/105/21 | |
| Tensão nominal | 400VDC-1,600VDC | |
| Capacitância nominal | 5.0μF -100μF | |
| Tolerância de capacidade | ±5%(J), ±10%(K) | |
| Tensão de ensaio | Entre os terminais | 1.5×Un(VDC)/60S |
| Resistência de isolamento | ≥5,000S(100VDC,60S) | |
| Tempo de súbida do impulso(dv/dt) | ≥100V/μS | |
| (Unidade: mm) | |||
| Tensão nominal | Capacitância nominal | ФD | C |
| 800VDC | 10μF | 42 | 40 |
| 20μF | 59 | 40 | |
| 30μF | 46 | 50 | |
| 40μF | 53 | 50 | |
| 50μF | 58 | 50 | |
| 60μF | 56 | 60 | |
| 80μF | 65 | 60 | |
| 100μF | 72 | 60 | |
| 1400VDC | 5μF | 46 | 40 |
| 10μF | 48 | 60 | |
| 20μF | 67 | 60 | |
