Acoplamento ranhurado angular

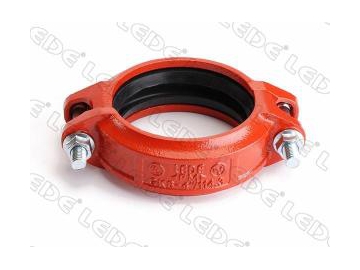

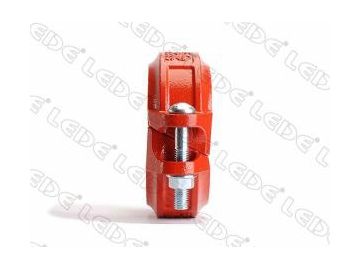

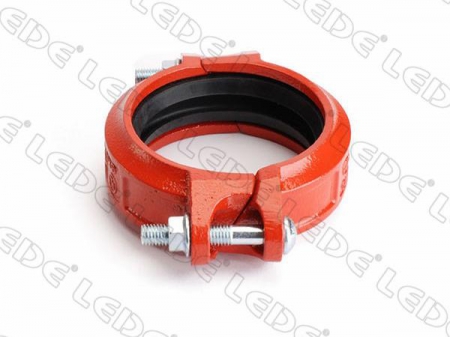

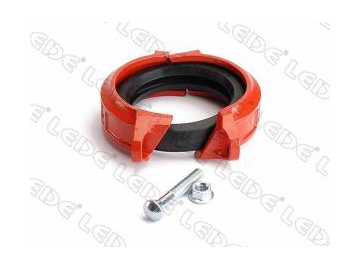

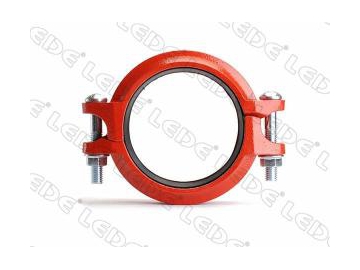

O acoplamento angular é um novo conector de tubo que usa pressão e uma força de anel de vedação autoadaptável produzida por pressão média para uma vedação. Este acoplamento apresenta um pequeno volume, peso leve e estrutura simples. Cada acoplamento tem apenas dois parafusos, que são fáceis de instalar e manter. A instalação pode ser selecionada aleatoriamente para facilitar a operação. Este acoplamento de almofada angular é especialmente útil no combate a incêndios, gasolina e abastecimento de água, pois é uma solução mais conveniente e econômica do que as conexões de soldagem tradicionais.
Constituição e vida útil
O alojamento, porcas e parafusos podem ser usados por 50 anos, e o anel de vedação pode ser usado por 15 anos.

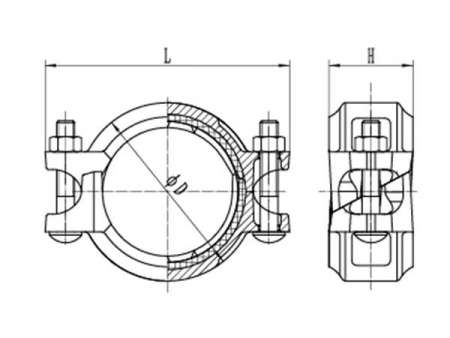

| Tamanho nominal mm/in | Tubo O.D mm/in | Dimensões | Parafuso | Pressão operacional Psi | ||
| ΦD | L | H | inch/mm | |||
| mm | mm | mm | ||||
| 25 | 33.7 | 56 | 96 | 47 | 3/8×2-3/8 (M10×60) | 300 |
| 1 | 1.327 | |||||
| 32 | 42.4 | 64 | 106 | 47 | ||
| 11/4 | 1.669 | |||||
| 40 | 48.3 | 69 | 113 | 47 | ||
| 11/2 | 1.9 | |||||
| 50 | 60.3 | 88 | 122 | 47 | ||
| 2 | 2.375 | |||||
| 65 | 73 | 100 | 137 | 47 | 3/8×2-3/4 (M10×70) | |
| 21/2 | 2.875 | |||||
| 65 | 76.1 | 100 | 137 | 47 | ||
| 21/2 | 3 | |||||
| 80 | 88.9 | 116 | 154 | 47 | ||
| 3 | 3.5 | |||||
| 100 | 114.3 | 142 | 188 | 52 | 1/2×3 (M12×75) | |
| 4 | 4.5 | |||||
| 125 | 139.7 | 170 | 219 | 52 | 1/2×3-1/8 (M12×80) | |
| 5 | 5.5 | |||||
| 125 | 141.3 | 170 | 219 | 52 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 196 | 244 | 52 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 197 | 244 | 52 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 199 | 246 | 52 | ||
| 6 | 6.625 | |||||
| 200 | 219.1 | 262 | 322 | 66 | 5/8×4-3/4 (M16×120) | |
| 8 | 8.625 | |||||
| 250 | 273 | 325 | 400 | 66 | 3/4×6-7/10 (M20×170) | |
| 10 | 10.75 | |||||
| 300 | 323.9 | 376 | 468 | 67 | 7/8×7-1/4 (M22×185) | |
| 12 | 12.75 | |||||
A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de acoplamentos ranhurado angulares da China, fornece produtos de junção de tubo e controle de fluxo de sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de acoplamentos de almofada angular para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece acoplamentos ranhurados de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
