Os acoplamentos flexíveis para sistemas de tubulação ranhurados são projetados para acomodar movimento controlado na junta do tubo. Tubos e conexões unidos com um acoplamento flexível podem expandir, contrair ou desviar da linha central dentro dos limites estabelecidos pela interface do acoplamento com o tubo. O tipo de tubo, espessura da parede, pressão, requisitos de suspensão e assentamento, bem como o tipo de ranhura selecionado, todos contribuem para a quantidade de movimento que o sistema de tubulação pode fazer. Após as extremidades do tubo serem ranhuradas, uma junta de borracha considerada adequada para o sistema é esticada sobre as extremidades do tubo. Os segmentos de acoplamento são então colocados sobre a junta, e os parafusos e porcas são apertados, resultando em uma junta contida e sem vazamentos. Os acoplamentos e conexões são fundidos em ferro dúctil, atendendo aos padrões ASTM A536 Grau 65-45-12 (tração-rendimento-alongamento). Esses acoplamentos ranhurados flexíveis para serviços leves são adequados para serviços de proteção contra incêndio, sistemas de abastecimento de água e outros sistemas de processo que exigem uma pressão de trabalho mais alta.

Características
Projetado para serviço de até 300 psi, dependendo do tamanho, o acoplamento forma uma conexão de junta de tubo de extremidade ranhurada flexível e reduz as transmissões de ruído e vibração na tubulação.

1. Acoplamentos flexíveis em trechos retos devem ser suportados o mais próximo possível do acoplamento, ou a uma distância de 1/6 do vão, e uniformemente espaçados.
2. Acoplamentos flexíveis fornecem movimento axial ou longitudinal. O movimento disponível para juntas ranhuradas por laminação é 1/2 das dimensões de ranhura cortada conforme ANSI/AWWA C606-06.
3. Ao pré-ajustar chaves de porca elétricas, o seguinte torque não deve ser excedido. O aperto excessivo das porcas pode resultar em falha da junta.
4. Opções de revestimento: epóxi, tinta, dacromet, galvanizado a quente

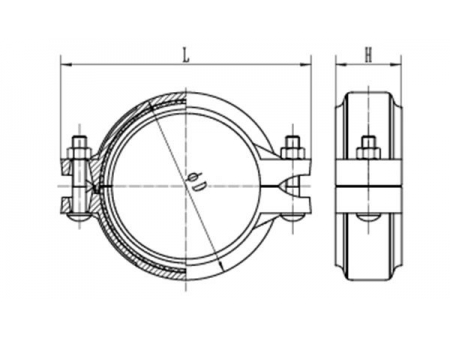

Desenho dimensional
Dados técnicos
Acoplamento flexível XGQT2
Tamanho nominal mm/in  Tubo O.D mm/in  Dimensões   Parafuso  Pressão operacional Psi
ΦD L H inch/mm
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273.0 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75
350 355.6 410 510 75 7/8×4-1/3
(M22×110)
14 14
400 406 480 597 122 0
16 16

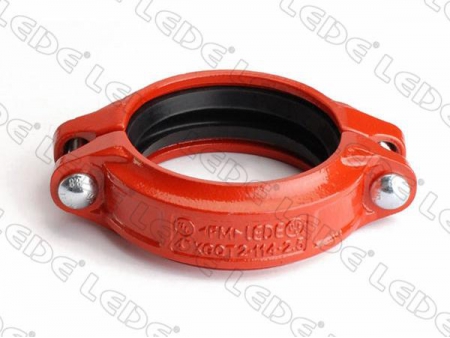

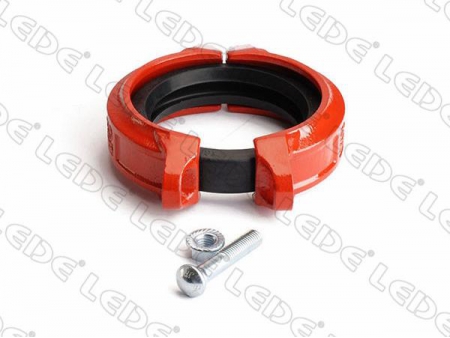

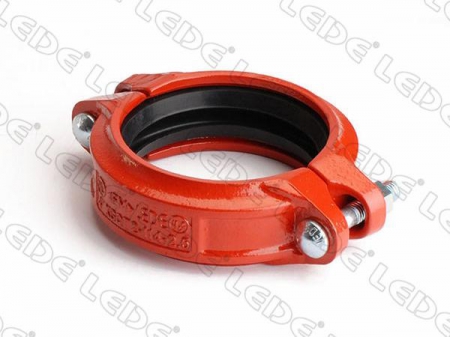

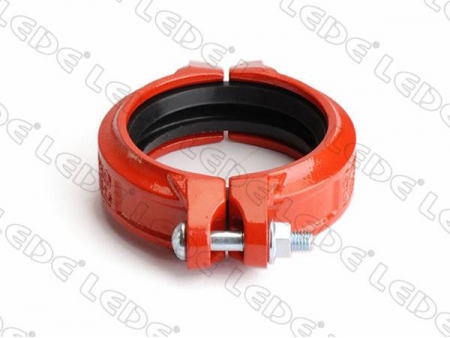

Outras imagens de acoplamento flexível ranhurado leve

A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de acoplamentos flexíveis de tubos ranhurados da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de acoplamentos flexíveis para sistema de tubulação ranhurada, feitos de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece acoplamento de tubo de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
