Máquina curvadora de tubos CNC (Diâmetro do tubo 6-14mm)

Solicite uma cotação

Sobre nós: http://autotubebenders.com.br/2-plastic-tube-bending-machine.html

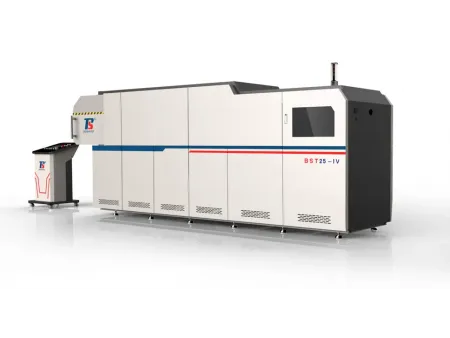

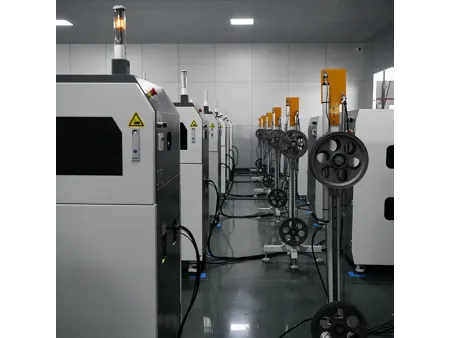

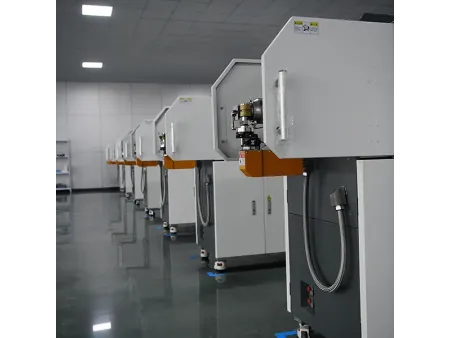

BST25-IV

Máquina curvadora de tubos CNC

Máquina de termoformagem automática para dobrar tubos de nylon e outros tubos plásticos utilizados na indústria automotiva

Projetada para uma ampla gama de aplicações automotivas, essa quarta geração de máquinas de curvar tubos de nylon é ideal para produzir componentes essenciais, como tubos de vácuo, tubos de conexão de tanques de carbono, tubos de ventilação, tubos de combustível, mangueiras de ureia, mangueiras de ar de freio etc. Com um avançado sistema de aquecimento de frequência variável de controle duplo, as máquinas de curvar tubos de plástico dessa geração operam com um consumo de energia de apenas 8,5 kW, significativamente menor do que os métodos tradicionais de formação em alta temperatura. Em contraste com os processos mais antigos que exigem pré-moldagem e aquecimento, esse equipamento de curvatura de tubos elimina a necessidade de moldes, reduzindo o tempo de configuração e os custos. Seu sistema de controle digital oferece moldagem flexível para diferentes tipos de tubos.

Com um aumento de 30% na eficiência da produção em relação aos modelos anteriores, essa máquina de termoformagem de tubos pode lidar facilmente com materiais de alta temperatura, como PA612 e PA1012. Ela suporta uma ampla gama de aplicações de tubos de nylon, atendendo a até 55% das necessidades do setor. A versatilidade e o desempenho robusto de nossas máquinas de curvar tubos de quarta geração fazem delas uma ferramenta indispensável para os fabricantes automotivos que buscam inovar e aprimorar suas soluções de tubos.

Diâmetro do tubo: 6-14mm
Comprimento utilizável: Até 1000mm
Ângulo mínimo de dobra: 80°
Taxa de produção em ângulo reto: 4.5s/dobra
Dobras máximas por tudo: 30
Capacidade de memória: Armazenamento de 1000 trabalhos

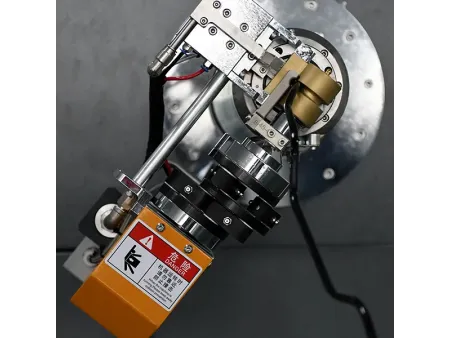

Características

Os requisitos de curvatura de tubos podem ser ajustados diretamente no sistema, eliminando a necessidade de mudanças de molde ou configurações adicionais. Isso permite transições mais rápidas entre as necessidades de produção e maior flexibilidade
Capaz de manusear tubos de até 1.000 mm de comprimento, o equipamento acomoda a grande maioria das necessidades de processamento de tubos, oferecendo versatilidade para várias aplicações
As máquinas de termoformagem de tubos de náilon processam diâmetros de tubos que variam de Ø6 mm a Ø14 mm, o que as torna adequadas para uma ampla gama de tamanhos de tubos de náilon nos setores automotivo e industrial

Atinge uma velocidade de dobra em ângulo reto de até 4,5 segundos por dobra, aumentando a eficiência da produção e reduzindo os tempos de ciclo para operações de alta demanda
Totalmente em conformidade com as normas ENISO12100:2010 e EN60204-1:2018, garantindo segurança e confiabilidade em ambientes industriais
Pode ser atualizado com base nas necessidades específicas de produção e nos avanços das novas tecnologias, oferecendo uma solução preparada para o futuro que se adapta aos requisitos do setor em constante evolução

Cor da máquina	Branco/cinza industrial
Peso líquido	2200kg
Tamanho da máquina	4250×1100×1800mm
Potência nominal	13kW
Potência de aquecimento	8.5kW (valor de pico)
Consumo de ar	0.3-0.5m³/min
Consumo de energia	4.5kW.h
Taxa de produção em ângulo reto	4.5s/dobra
Número máximo de curvas	30
Comprimento máximo utilizável	1000mm
Capacidade de memória	1000 para armazenamento de trabalhos
Potência do motor para dobra (eixo Y)	0.4kW (servomotor×1)
Potência do motor para rotação (eixo Z)	0.75kW (servomotor×1)
Potência do motor para alimentação traseira (eixo X)	0.4kW (servomotor×2)
Potência do motor para elevação (eixo Z)	0.75kW (servomotor×1)

Modelo	S3000-22V	BST25-IV	BST16-IIIS
Cor da máquina	Branco/cinza industrial	Branco/cinza industrial	Branco/cinza industrial
Peso líquido	2100kg	2200kg	1600kg
Tamanho da máquina	3800×1100×2050mm	4250×1100×1800mm	4200×850×1750mm
Potência nominal	13kW	13kW	11kW
Potência de aquecimento	8.5kW (valor de pico)	8.5kW (valor de pico)	8.5kW (valor de pico)
Consumo de ar	0.3-0.5m³/min	0.3-0.5m³/min	0.3-0.5m³/min
Consumo de energia	5.5Kw.h	4.5Kw.h	3Kw.h
Taxa de produção em ângulo reto	3.5s/dobra	4.5s/dobra	6.5s/dobra
Número máximo de dobras	40	30	15
Comprimento utilizável máximo	5000mm	1000mm	800mm
Capacidade de memória	2000 grupo	1000 grupo	300 grupo
Potência do motor para dobra (eixo Y)	0.4kW (servomotor×1)	0.4kW (servomotor×1)	0.4kW (servomotor×1)
Potência do motor para rotação (eixo Z)	1.5kW (servomotor×1)	0.75kW (servomotor×1)	0.75kW (servomotor×1)
Potência do motor para alimentação traseira (eixo X)	0.4kW (servomotor×2)	0.4kW (servomotor×2)	0.4kW (servomotor×2)
Potência do motor para alimentação (eixo X)	0.1kW (servomotor×2)	/	/
Potência do motor para elevação (eixo Z	0.75kW (servomotor×1)	0.75kW (servomotor×1)	/

Materiais aplicáveis

BST25-IV

PA12/PA11 (tubo de camada única/múltipla)
PA612, PA1012, PA6

S3000-22V

PA12/PA11 (tubo de camada única/múltipla)
PA1012, PA612, PA66, PP, PE, TPV

BST16-IIIS

PA12/PA11 (tubo de camada única)

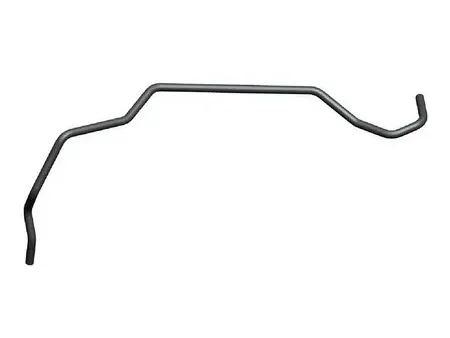

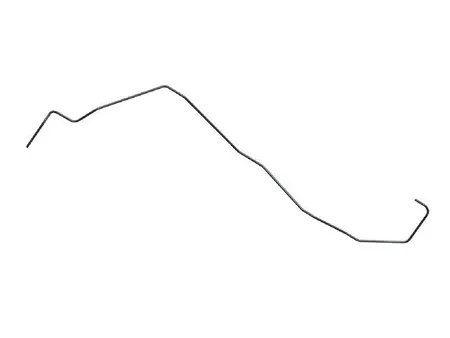

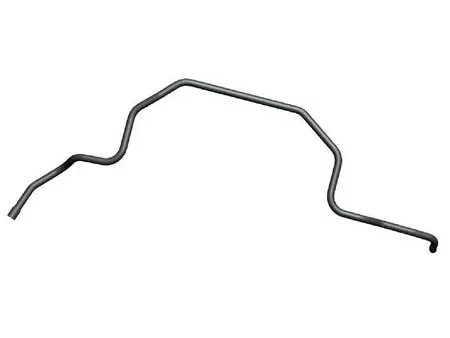

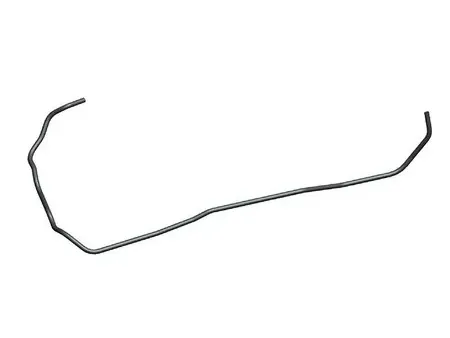

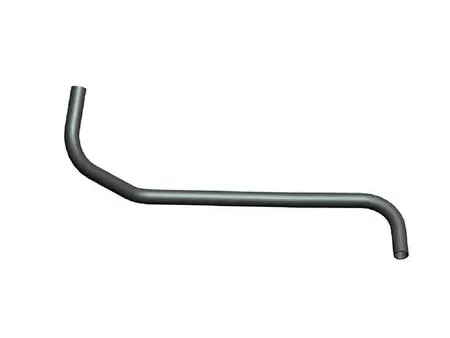

Tamanho do tubo: 8×1
Comprimento em branco da curva: 2650mm
Curvas: 15
Ciclo do processo: 72s
Material: PA12/EVOH/PA12
Raio da dobra: R20
Planicidade: >88%

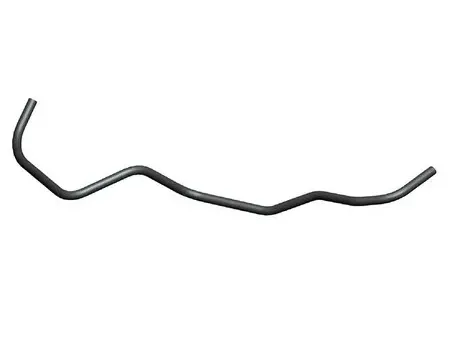

Tamanho do tubo: 12×1
Comprimento em branco da curva: 950mm
Curvas: 8
Ciclo do processo: 45s
Material: PA612/EVOH/PA12
Raio da dobra: R30
Planicidade: >88%

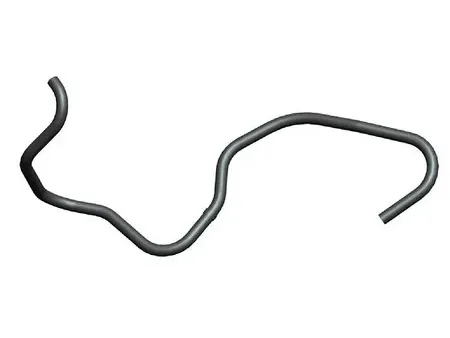

Tamanho do tubo: 12×1
Comprimento em branco da curva: 1950mm
Curvas: 18
Ciclo do processo: 120s
Material: PA12/EVOH/PP
Raio da dobra: R30
Planicidade: >88%

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 1250mm
Curvas: 11
Ciclo do processo: 75s
Material: PA12/EVOH/PA12
Raio da dobra: R20
Planicidade: >88%

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 1350mm
Curvas: 10
Ciclo do processo: 65s
Material: PA612/EVOH/PA12
Raio da dobra: R40
Planicidade: >88%

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 1650mm
Curvas: 13
Ciclo do processo: 92s
Material: PA12
Raio da dobra: R40
Planicidade: >88%

Tamanho do tubo: 16×1.25
Comprimento em branco da curva: 650mm
Curvas: 3
Ciclo do processo: 22s
Material: PA612
Raio da dobra: R40
Planicidade: >88%

Tamanho do tubo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo
6×1	15	25	80
8×1	20	30	80
10×1	25	35	80
10×1.25	25	35	80
12×1.25	30	40	80
12×1.5	30	40	80
12.5×1.5	30	40	80
14×1.5	35	45	80
14×2	35	45	80

Modelo	S3000-22V			BST25-IV			BST16-IIIS
Tamanho do tubo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo	Raio de curvatura mínimo	Linha reta mais curta entre dois ângulos retos	Ângulo incluído mínimo
6×1	15	25	55	15	25	80	22	30	85
8×1	20	30	55	20	30	80	25	35	85
10×1	25	30	55	25	35	80	/	/	/
10×1.25	25	30	55	25	35	80	25	40	85
12×1	28	30	60	/	/	/	/	/	/
12×1.25	28	30	60	30	40	80	/	/	/
12×1.5	28	30	60	30	40	80	35	45	85
12.5×1.5	30	28	60	30	40	80	35	45	85
13.5×1.25	30	28	60	/	/	/	/	/	/
14×1.5	30	27	60	35	45	80	/	/	/
14×2	30	27	60	35	45	80	/	/	/
15×1.5	30	25	60	/	/	/	/	/	/
15×1.25	30	25	60	/	/	/	/	/	/
16×1.25	30	25	60	/	/	/	/	/	/
16×1.5	30	25	60	/	/	/	/	/	/
16×2	30	25	60	/	/	/	/	/	/
18×1.5	35	27	60	/	/	/	/	/	/
19×1.5	35	27	65	/	/	/	/	/	/
20×1.5	35	28	65	/	/	/	/	/	/
21×1.5	37	30	65	/	/	/	/	/	/
22×1.5	39	30	65	/	/	/	/	/	/

Configurações

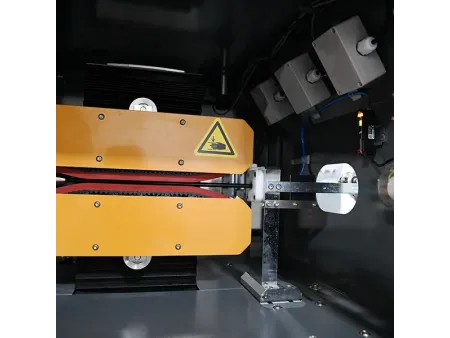

Sistema de aquecimento: Controle de frequência variável dupla
Método de aquecimento: Aquecimento por convecção total
Edição de coordenadas programáveis: Não suportado

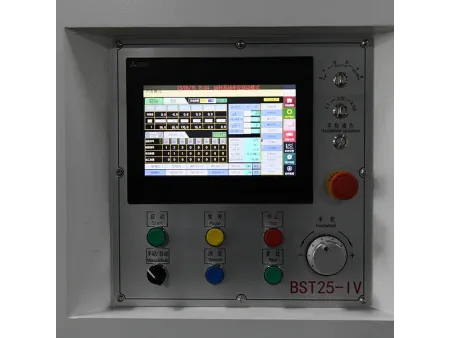

Interface homem-máquina (HMI): Configuração de baixo nível
Controle de alimentação: Controle elétrico
Método de alimentação: Alimentação traseira
Precisão de processamento: T2,5 mm

Compatibilidade com o robô: Não compatível
Controle do servo: BUS de fibra óptica
Controle do volante: Disponível
Marcação a laser opcional: Disponível
Estatísticas de produção: Não disponível
Reinicialização com uma tecla: Disponível
Monitoramento do status da máquina: Disponível
