Capacitor eletrolítico para partida de motor AC, axial
O capacitor eletrolítico AC é um capacitor industrial não indutivo, envolvidos em uma fita adesiva PET e porcas de cobre soldadas. Tem encapsulamento com uma resina epóxi resistente à chama.
Com tamanho pequeno, nosso capacitor eletrolítico AC pode ser instalado facilmente e de forma flexível. Este capacitor de polipropileno metalizado é dotado de sobre corrente forte, ESL baixo, baixa elevação de temperatura, vida útil longa, e outras características marcantes.
Desempenhando um papel importante na reparação, o nosso capacitor eletrolítico AC pode ser perfeitamente combinado com o reator elétrico e usado como capacitor uniforme LC em equipamentos eletrônicos de potência, incluindo a fonte de alimentação comutada, chapeamento de fornecimento de energia, inversor de energia, UPS, etc.

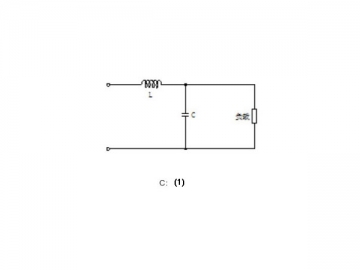

Diagrama do circuito típico do apacitor eletrolítico para partida de motor AC (1) C1: capacitor eletrolítico AC| Padrão de referência | GB/T 17702, IEC 61071 | |
| Categoria climática | 40/85/21 | |
| Tensão nominal | 250VAC-1,000CA | |
| Capacitância nominal | 1.0μF -100μF | |
| Tolerância de capacidade | ±5%(J), ±10%(K) | |
| Tensão de ensaio | Entre os terminais | 1.5×Un(VDC)/60S |
| Resistência de isolamento | ≥5,000S(100VDC,60S) | |
| Tempo de súbida do impulso(dv/dt) | ≥100V/μS | |

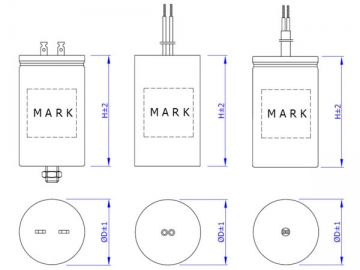

| (Unidade: mm) | |||
| Tensão nominal | Capacitância nominal | ФD | C |
| 250CA | 50μF | 44 | 60 |
| 60μF | 47 | 60 | |
| 80μF | 54 | 60 | |
| 100μF | 60 | 60 | |
| 400VAC | 20μF | 44 | 50 |
| 30μF | 54 | 50 | |
| 40μF | 54 | 60 | |
| 50μF | 60 | 60 | |
| 60μF | 66 | 60 | |
| 690CA | 8μF | 45 | 60 |
| 10μF | 49 | 60 | |
| 15μF | 60 | 60 | |
