Bomba de pistão axial de deslocamento variável para circuito fechado

Solicite uma cotação

Sobre nós: http://hydraulicsystem-br.com/1-1-3-variable-displacement-pump.html

A bomba de deslocamento variável HL-A4VSG foi projetada para sistemas hidráulicos de circuito fechado, oferecendo controle preciso e saída de potência de alta pressão para equipamentos industriais e máquinas de construção.

Deslocamento 40-500 cm³/rev
Pressão nominal 350 bar
Pressão máxima permitida 400 bar

Dados técnicos

Tamanho

Deslocamento
(cm³/rev)

Velocidade máxima
(rpm)

Vazão máx.
(L/min)

n=n_máx

n=1500rpm

Potência máx.(kw)
Δp=350 bar

n=n_máx

n=1500rpm

Detalhes

3700

148

Deslocamento	V_gmáx	cm³/rev	40
Velocidade máxima de rotação	n_máx	rpm	3700
Vazão máx.	a n=n_máx	L/min	148
Vazão máx.	a n=1500rpm	L/min	60
Potência máx. Δp=350 bar	a n=n_máx	kW	86
Potência máx. Δp=350 bar	a n=1500rpm	kW	35
Torque máximo	Δp=350 bar	Nm	223
Torque	Δp=100 bar	Nm	64
Peso	approx.	kg	47

3200

227

107

132

Deslocamento	V_gmáx	cm³/rev	71
Velocidade máxima de rotação	n_máx	rpm	3200
Vazão máx.	a n=n_máx	L/min	227
Vazão máx.	a n=1500rpm	L/min	107
Potência máx. Δp=350 bar	a n=n_máx	kW	132
Potência máx. Δp=350 bar	a n=1500rpm	kW	62
Torque máximo	Δp=350 bar	Nm	395
Torque	Δp=100 bar	Nm	113
Peso	approx.	kg	60

125

2600

325

186

190

109

Deslocamento	V_gmáx	cm³/rev	125
Velocidade máxima de rotação	n_máx	rpm	2600
Vazão máx.	a n=n_máx	L/min	325
Vazão máx.	a n=1500rpm	L/min	186
Potência máx. Δp=350 bar	a n=n_máx	kW	190
Potência máx. Δp=350 bar	a n=1500rpm	kW	109
Torque máximo	Δp=350 bar	Nm	696
Torque	Δp=100 bar	Nm	199
Peso	approx.	kg	100

180

2400

432

270

252

158

Deslocamento	V_gmáx	cm³/rev	180
Velocidade máxima de rotação	n_máx	rpm	2400
Vazão máx.	a n=n_máx	L/min	432
Vazão máx.	a n=1500rpm	L/min	270
Potência máx. Δp=350 bar	a n=n_máx	kW	252
Potência máx. Δp=350 bar	a n=1500rpm	kW	158
Torque máximo	Δp=350 bar	Nm	1002
Torque	Δp=100 bar	Nm	286
Peso	approx.	kg	116

250

2200

550

375

321

219

Deslocamento	V_gmáx	cm³/rev	250
Velocidade máxima de rotação	n_máx	rpm	2200
Vazão máx.	a n=n_máx	L/min	550
Vazão máx.	a n=1500rpm	L/min	375
Potência máx. Δp=350 bar	a n=n_máx	kW	321
Potência máx. Δp=350 bar	a n=1500rpm	kW	219
Torque máximo	Δp=350 bar	Nm	1391
Torque	Δp=100 bar	Nm	398
Peso	approx.	kg	214

355

2000

710

533

414

311

Deslocamento	V_gmáx	cm³/rev	355
Velocidade máxima de rotação	n_máx	rpm	2000
Vazão máx.	a n=n_máx	L/min	710
Vazão máx.	a n=1500rpm	L/min	533
Potência máx. Δp=350 bar	a n=n_máx	kW	414
Potência máx. Δp=350 bar	a n=1500rpm	kW	311
Torque máximo	Δp=350 bar	Nm	1976
Torque	Δp=100 bar	Nm	564
Peso	approx.	kg	237

500

1800

900

750

525

438

Deslocamento	V_gmáx	cm³/rev	500
Velocidade máxima de rotação	n_máx	rpm	1800
Vazão máx.	a n=n_máx	L/min	900
Vazão máx.	a n=1500rpm	L/min	750
Potência máx. Δp=350 bar	a n=n_máx	kW	525
Potência máx. Δp=350 bar	a n=1500rpm	kW	438
Torque máximo	Δp=350 bar	Nm	2783
Torque	Δp=100 bar	Nm	795
Peso	approx.	kg	352

Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)	Vazão máx. (L/min)		Potência máx.(kw) Δp=350 bar
Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)	n=n_máx	n=1500rpm	n=n_máx	n=1500rpm
40	40	3700	148	60	86	35
71	71	3200	227	107	132	62
125	125	2600	325	186	190	109
180	180	2400	432	270	252	158
250	250	2200	550	375	321	219
355	355	2000	710	533	414	311
500	500	1800	900	750	525	438

Características

Projetada para aplicações de alto desempenho Projetada para equipamentos industriais e móveis que exigem controle preciso de pressão e fluxo.
Bomba de deslocamento variável de pistão axial Usa um mecanismo de placa oscilante para um deslocamento infinitamente ajustável.
Fluxo proporcional à velocidade e ao deslocamento Garante uma saída hidráulica suave e consistente.
Suporta pressões de até 35 MPa o que a torna adequada para condições exigentes.
Desempenho excepcional de sucção Otimizado para operação contínua e estável.
Design compacto e leve Reduz o espaço ocupado pelo sistema, mantendo a alta potência de saída.
Operação com baixo nível de ruído Projetado para minimizar a vibração e aumentar a eficiência.
Sapatas balanceadas hidrostaticamente Melhoram a durabilidade e a resistência ao desgaste.
Controle de resposta rápida Oferece ajustes rápidos do sistema para aplicações dinâmicas.
Indicador integrado do ângulo do prato oscilante Permite monitoramento e ajustes precisos.
Modo de controle DR, DP, FR, DFR, LR2, MA, HM, HS, EO, HD, DFE1

Aplicações

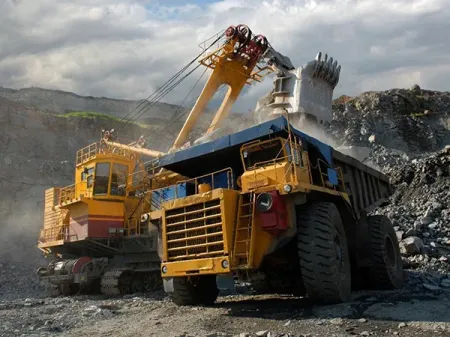

Equipamentos para mineração e pedreiras

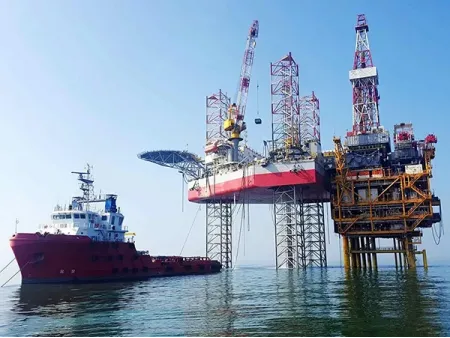

Equipamentos marítimos e offshore

Equipamento metalúrgico e de siderurgia

Para aumentar a eficiência e a confiabilidade do seu sistema hidráulico de circuito fechado, considere esta avançada bomba de pistão axial. Entre em contato conosco hoje mesmo para encontrar a solução certa para a sua aplicação.
