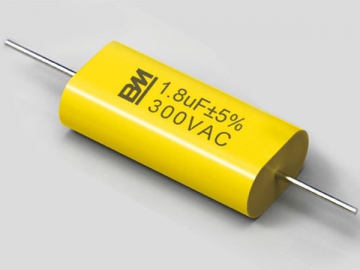

Capacitor de polipropileno metalizado CBB20, redondo e axial

Solicite uma cotação

Sobre nós: http://shielding-tape.com.br/3-4-copper-metallized-pp-film.html

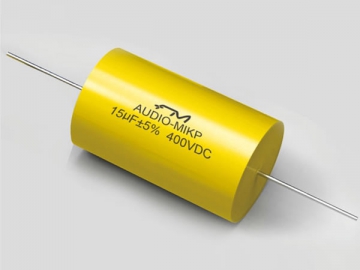

O capacitor MKP CBB20 tem tensão envolvida em filme de polipropileno metalizado do tipo não indutivo. Este capacitor MKP CBB20 é envolvido axialmente por uma fita adesiva PET e soldado com fio de cobre estanhado.

Nosso capacitor MKP tem tamanho pequeno e possui instalação fácil, além da propriedade de isolamento boa, fator de dissipação baixo, baixa elevação de temperatura. Este capacitor de polipropileno metalizado pode ser usado em todos os tipos de circuitos com filtro, circuitos com supressão de ruído e circuitos de impulso baixo.

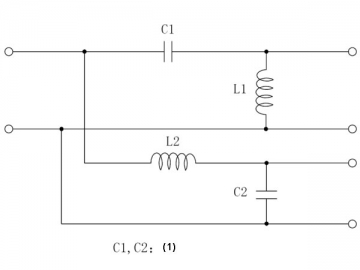

Diagrama do circuito típico do capacitor de polipropileno metalizado CBB20

(1) capacitor com divisão de frequência de aúdio

Parâmetros do capacitor de polipropileno metalizado CBB20

Padrão de referência		GB10190, IEC 60384-16
Categoria climática		40/85/21
Tensão nominal		250VDC-630VDC
Capacitância nominal		1μF-40μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.6×UR(VDC)/10s
Resistência de isolamento (20℃)	Entre os terminais	≥30,000MΩ, CR≤0.33μF (100Vdc,60s) ≥7,500S, CR >0.33μF (100Vdc,60s)
	Entre os terminais e a carcaça	≥100,000MΩ ( 100Vdc,60s)
Tangente do ângulo de perdas (20℃)		≤0.002 (1KHz)

Especificações gerais do capacitor de polipropileno metalizado CBB20

(Unidade: mm)
Capacitância nominal	250/275VDC			400VDC			630VDC
Capacitância nominal	C	D	Фd	C	D	Фd	C	D	Фd
1.0μF	26	9.5	0.8	26	11.5	0.8	26	16	0.8
1.2μF	26	10.5	0.8	26	13	0.8	25	17.5	0.8
1.5μF	26	11.5	0.8	25	14	0.8	31	17	0.8
2.0μF	26	13	0.8	25	16	0.8	31	19.5	0.8
2.2μF	26	13.5	0.8	25	17	0.8	31	20	0.8
2.5μF	26	14	0.8	25	18	0.8	31	21	0.8
3.0μF	26	15.5	0.8	31	16.5	0.8	31	23	0.8
3.5μF	26	16.5	0.8	31	17.5	0.8	36	22.5	0.8
4.0μF	26	17.5	0.8	31	19	0.8	36	23.5	0.8
4.7μF	26	18.5	0.8	31	20	0.8	36	25.5	0.8
5.6μF	31	18	0.8	31	22	0.8	36	28	0.8
6.8μF	31	19.5	0.8	31	24	0.8	46	26	0.8
8.2μF	31	21	0.8	36	23.5	0.8	46*	28.5	0.8
10.0μF	31	23.5	1.0	36	26	1.0	46	30.5	1.0
