Introdução do produto
Um acoplamento redutor em um sistema de tubulação ranhurado é projetado para fornecer uma conexão de tubulação restrita enquanto reduz (ou aumenta) os tamanhos dos tubos. É um acessório de transição para combinar tubos de tamanhos diferentes por meio de um único dispositivo. Após as extremidades do tubo serem ranhuradas, uma junta de borracha adequada para o sistema é esticada sobre as extremidades do tubo. Os segmentos de acoplamento são então colocados sobre a junta e as porcas e parafusos são fixados, resultando em uma junta segura e sem vazamentos.

Características
Construção em ferro dúctil
Tinta laranja sem chumbo
Em conformidade com os padrões ASTM A536
Listado pela UL, aprovado pela FM

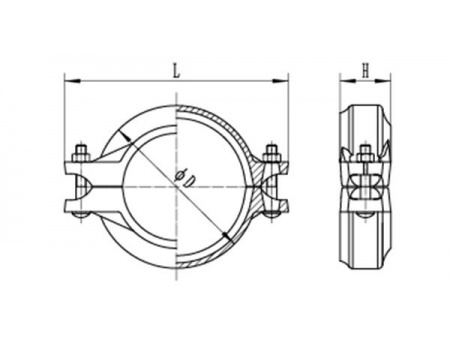

Desenho dimensional
Dados técnicos
Acoplamento Flexível Redutor Ranhurado XGQT3
Tamanho nominal mm/in  Tubo O.D mm/in  Dimensões  Parafuso  Pressão operacional Psi
ΦD L H polegada/mm
mm mm mm
50×40 60.3×48.3 82 130 46 3/8×2-1/8
( M10×55 )
300
2x11/2 2.375×1.9
65×25 73×33.7 97 151 46
21/2x1 2.875×1.327
65×32 73×42.4 97 151 46
21/2x11/4 2.875×1.669
65×40 73×48.3 97 151 46
21/2x11/2 2.875×1.9
65×50 73×60.3 97 151 46
21/2x2 2.875×2.375
65×50 76.1×60.3 107 151 46
21/2x2 3×2.375
80×40 88.9×48.3 112 166.6 46 1/2×2-5/8
(M12×65)
3x11/2 3.5×1.9
80×50 88.9×60.3 123.6 166.6 46
3×2 3.5×2.375
80×65 88.9×73.0 123.6 166.6 46
3x21/2 3.5×2.875
80×65 88.9×76.1 123.6 166.6 46
3x21/2 3.5×3
100×50 114.3×60.3 151.2 200 50
4×2 4.5×2.375
100×65 114.3×73.0 151.2 200 50
4x21/2 4.5×2.875
100×65 114.3×76.1 151.2 200 50
4x21/2 4.5×3.0
100×80 114.3×88.9 151.2 200 50
4×3 4.5×3.5
125×100 141.3×114.3 167 230 52 5/8×3-1/8
(M16×80)
5×4 5.563×4.5
150×80 165.1×88.9 197 275 52
6×3 6.5×3.5
150×100 165.1×114.3 197 275 52
6×4 6.5×4.5
150×65 168.3×73 199.4 275 52
6×21/2 6.525×2.875
150×80 168.3×88.9 199.4 275 52
6×3 6.525×3.5
150×100 168.3×114.3 199.4 275 52
6×4 6.525×4.5
150×100 168.3×141.3 199.4 275 52
6×5 6.625×5.563
200×150 219.1×168.3 258 336 58 3/4×4-1/3
(M20×110)
8×6 8.625×6.525
Outras imagens do acoplamento flexível redutor ranhurado

A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é um fabricante e fornecedor líder de acoplamentos redutores de tubos flexíveis da China, fornece produtos de junção de tubos e controle de fluxo para sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de acoplamentos redutores flexíveis para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece acoplamentos flexíveis de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
