Capacitor snubber axial

Solicite uma cotação

Sobre nós: http://exhaustfancn.com.br/1-4-3-direct-drive-axial-fan.html

Envolvido com uma fita adesiva PET e encapsulado com uma resina epóxi retardadora de chamas, nosso capacitor snubber axial tem estrutura não-indutiva e terminais condutores de fio de cobre estanhado. Este capacitor industrial possui corrente de pico alta, baixo ESL e vida útil longa; Além disso, possui tamanho compacto e instalação fácil e flexível.

Nosso capacitor de polipropileno metalizado é usado com frequência no capacitor snubber para proteger o módulo IGBT das ondas dos picos de tensão. Este capacitor dielétrico é aplicável em equipamentos eletrônicos de potência, incluindo a máquina de solda, o inversor de freqüência, a fonte de alimentação comutada, chapeamento de fornecimento de energia, dispositivo de aquecimento por indução, UPS e inversor de potência.

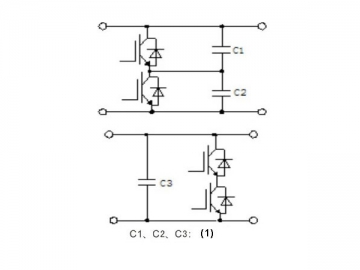

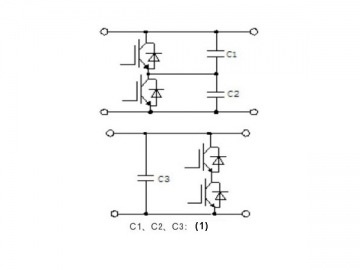

Diagram do circuito típico do capacitor snubber axial

(1) C1.C2.C3: capacitor snubber

Parâmetros do capacitor snubber axial

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/105/21
Tensão nominal		800VDC-2,000VDC
Capacitância nominal		0.1μF -3μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.75×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de subida do impulso		≥1,000V/μS

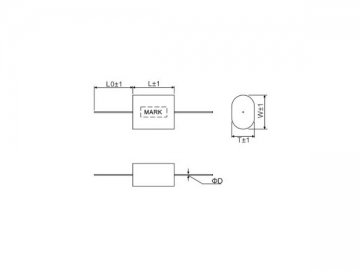

Especificações gerais do capacitor snubber axial

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	T	L	L0	ФD
1000VDC	0.22μF	30	13	22	40	1.0
	0.33μF	30	16	25	40	1.0
	0.47μF	37	16	26	40	1.0
	1.0μF	44	20	33	40	1.2
	1.5μF	44	26	38	40	1.2
1200VDC	0.22μF	30	13	24	40	1.0
	0.33μF	30	18	27	40	1.0
	0.47μF	44	14	24	40	1.0
	0.68μF	44	16	29	40	1.0
	1.0μF	44	20	33	40	1.2
	1.5μF	44	26	38	40	1.2
	2.2μF	44	32	44	40	1.2
