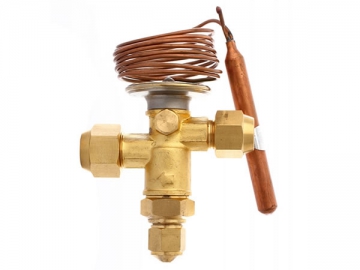

Válvula de expansão termostática (Fluxo bidirecional)
Descrição
A série SS-TV das válvulas de expansão termostática bi fluxo, utilizam um design avançado de uma porta bidirecional equilibrada. Estas válvulas de expansão termostáticas são amplamente utilizadas em bombas de calor, ar-condicionado, refrigeração, refrigeração líquida, fabricantes de gelo e muito mais.
A aplicação de uma válvula de expansão termostática de cabeça dupla, assegura que o sistema de refrigeração requer menos válvulas de expansão, válvulas de retenção e válvulas de solenoide.
Tipo & Dados de Bi Fluxo| Tipo de válvula | R134a | R22 | R407C | R404A/R507 | R410A | Conexão | Equalização | Tubo capilar | ||||||
| Modelo | Capacidade nominal | Modelo | Capacidade nominal | Modelo | Capacidade nominal | Modelo | Capacidade nominal | Modelo | Capacidade nominal | Entrada × Saída | (m) | |||
| (KW) | (KW) | (KW) | (KW) | (KW) | In. | mm | ||||||||
| SSATV(E) SSBTV(E) | 1.5N | 6.5 | 2X | 7 | 2Z | 7 | 1.5S | 5.3 | 2L | 7 | 3/8×1/2 | 10×12 | Equalizador interno ou equalizador externo | 1.5 |
| 2N | 8.8 | 3X | 10.5 | 3Z | 10.5 | 2S | 7 | 3.5L | 12.3 | |||||
| 2.5N | 11 | 4X | 14 | 4Z | 14 | 2.5S | 8.8 | 4L | 14 | |||||
| 3N | 13.2 | 5X | 17.5 | 5Z | 17.5 | 3S | 10.5 | 6L | 21 | 3/8×5/8 | 10×16 | |||
| 5.5N | 19.3 | 7.5X | 26.3 | 7.5Z | 26.3 | 5S | 14 | 9L | 31.5 | 1/2×5/8 | 12×16 | |||
| 7.5N | 26.3 | 10X | 35 | 10Z | 35 | 6.5S | 22.8 | 12L | 42 | |||||
| 9N | 31.5 | 12X | 42 | 12Z | 42 | 8S | 28 | 14L | 49 | |||||
As capacidades nominais são baseadas em 38 °C, uma temperatura de condensação de 4 °C, temperatura de evaporação e 1K líquido sub-arrefecimento na entrada da válvula de expansão.
Taxa de queda dos valores da válvula
R134A: 0.41MPa
R22, R407C, R404A/507: 0.69MPa
R410A: 1.35MPa
| Formulário de conexão | Código da válvula | Equalização | Capacidade nominal | Código do refrigerante |
| SSA | TV | E | 7.5 | X |
| SSA-Flare SAE SSB-Soldador ODF | Código da válvula de expansão termostática | E indica equalizador externo (Omitir para equalizador interno) | Capacidade nominal (toneladas) | N - R134a |
| X - R22 | ||||
| Z - R407C | ||||
| S-R404A/R507 | ||||
| L-R410A |
Modelo SSATVE 7.5X é apenas um exemplo.
