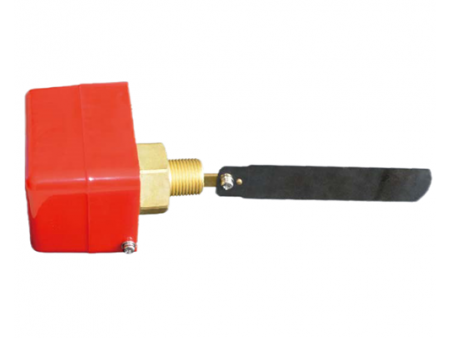

Interruptor de Fluxo (Chave de Fluxo tipo paleta) Série FSP

Solicite uma cotação

Sobre nós: http://solution-sensor.com.br/4-3-fsp-series-paddle-flow-switch.html

Os interruptores de fluxo tipo paleta são projetados para monitorar com precisão o fluxo de fluidos em tubulações de grande porte. Com confiabilidade e precisão, esses interruptores de fluxo fornecem proteção essencial para aplicações críticas de baixo e alto fluxo, incluindo resfriamento de selos de bombas, monitoramento do fluxo na entrada da bomba, sistemas de circuito de resfriamento, alarmes de taxa de fluxo (alta e baixa), detecção de falhas em válvulas, prevenção de falhas no acionamento de bombas e identificação de bloqueios ou rupturas em tubulações.Ao utilizar esses interruptores de fluxo em linha, os usuários podem monitorar efetivamente os limites mínimos e máximos de fluxo de líquido, permitindo um controle preciso de válvulas ou o estabelecimento de circuitos de controle liga/desliga. Importante destacar que o circuito elétrico permanece totalmente isolado do caminho do fluido, garantindo maior segurança e durabilidade em ambientes industriais.

Características

Taxa de fluxo ajustável para um desempenho consistente e estável.
Faixa de temperatura do líquido: 0 a 120℃
Pressão máxima de trabalho: 13,5 bar
Corpo do interruptor feito de bronze fosforoso de alta qualidade, garantindo durabilidade em aplicações exigentes.
Paleta de aço inoxidável, disponível em três tamanhos – 3 pol., 2 pol. e 1 pol. – para garantir compatibilidade ideal com diferentes taxas de fluxo de fluido.

Aplicações

Os interruptores de fluxo tipo paleta são amplamente utilizados para o controle preciso e monitoramento do fluxo de líquidos em diversas aplicações industriais. São amplamente adotados em setores como fabricação de papel, processamento de alimentos, indústria farmacêutica, petroquímica e sistemas HVAC. Esses interruptores de fluxo também apresentam desempenho confiável em sistemas de tratamento de esgoto, sistemas hidráulicos, circulação de água para resfriamento, resfriamento de equipamentos a laser, gerenciamento de água em piscinas e sistemas de lubrificação.

As aplicações comuns dos interruptores de fluxo tipo paleta da série FSP incluem compressores, permutadores de calor, turbinas, motores, caldeiras, chillers (resfriadores), válvulas, bombas e reguladores.

Especificações Técnicas

Tamanho da Tubulação de Conexão	Taxa de Fluxo para Operação (L/min)
	Fluxo Mínimo		Fluxo Máximo
	Diminuição do fluxo	Aumento do fluxo	Diminuição do fluxo	Aumento do fluxo
1	18	21	45	50
2	50	58	150	155
3	100	115	225	260

Modelo	FSP-001	FSP-002
Conexão	NPT1"	NP3/4"
Carcaça do Interruptor de Fluxo	Bronze fosforoso
Meio (Líquido)	Água limpa
Forma de Contato	Forma A, SPDT
Taxa de Fluxo Operacional	2,0 a 5 L/min
Precisão do Valor de Ajuste do Fluxo	±10%
Orientação de Montagem	Conforme o sinal da direção do fluxo
Fluxo Máximo	8 a 15 L/min (queda de pressão de 10 PSI)
Choque de Montagem	30g por 11ms de duração
Vibração de Montagem	35 até 500 Hz
Duração do Ciclo	100.000 ciclos
Pressão Máxima do Líquido	150psig (1034KPa)
Temperatura Mínima do Líquido	16℃
Temperatura Máxima do Líquido	120℃
Classificação Elétrica	120VAC	240VAC
Potência	750W	50W
Corrente de Carga Total	16,0A	8,8A
Corrente de Rotor Travado	96A	48A
Corrente Não Indutiva	16A	16.0A
Capacidade de Comutação	125VA a 240VAC
Conexão do Tubo	Rosca macho NPT de 1" ou 3/4"
Conexão Elétrica	Terminais tipo parafuso
