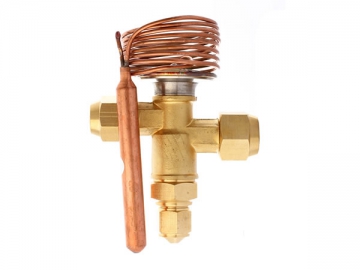

Válvula de expansão termostática
Descrição
As válvulas de expansão termostática ASTV, BWTV e ETV, podem ser utilizadas em armários de refrigeração, máquinas de gelo, desumidificadores e unidades de refrigeração/ar condicionado em uma ampla gama de temperaturas. A série de válvulas ETV usa uma conexão ODF de solda.
As válvulas de expansão termostáticas com capacidade nominal de ETV variam de 14 a 100 tons (R22), tornando-as aptas para grandes sistemas de refrigeração.
Características
1. Ajuste constante do superaquecimento
2. Ampla gama de temperaturas de evaporação (-40 a 10 °C)
3. Cada válvula pode ser equipada com um MOP (pressão máxima de operação)
4. A grande área efetiva do diafragma assegura o funcionamento estável da válvula.
5. Ajusta-se ao refrigerante R410A.
| Tipo de válvula | R134a | R22 | R407C | R404A/R507 | R410A | Conexão | Tubo capilar (m) | Equalização | ||||||
| Entrada × Saída | ||||||||||||||
| Modelo | Capacidade nominal | Modelo | Capacidade nominal | Modelo | Capacidade nominal | Modelo | Capacidade nominal | Modelo | Capacidade nominal | In. | mm | |||
| (KW) | (KW) | (KW) | (KW) | (KW) | ||||||||||
| ASTV(E) BWTV(E) | 1.5N | 6.5 | 2X | 7 | 2Z | 7 | 1.5S | 5.3 | 2L | 7 | 3/8×1/2 | 10×12 | 1.5 | Equalizador interno ou equalizador externo |
| 2N | 8.8 | 3X | 10.5 | 3Z | 10.5 | 2S | 7 | 3.5L | 12.3 | |||||
| 2.5N | 11 | 4X | 14 | 4Z | 14 | 2.5S | 8.8 | 4L | 14 | |||||
| 3N | 13.2 | 5X | 17.5 | 5Z | 17.5 | 3S | 10.5 | 6L | 21 | 3/8×5/8 | 10×16 | |||
| 5.5N | 19.3 | 7.5X | 26.3 | 7.5Z | 26.3 | 5S | 14 | 9L | 31.5 | 1/2×5/8 | 12×16 | |||
| 7.5N | 26.3 | 10X | 35 | 10Z | 35 | 6.5S | 22.8 | 12L | 42 | |||||
| 9N | 31.5 | 12X | 42 | 12Z | 42 | 8S | 28 | 14L | 49 | |||||
| ETV | 11N | 39 | 14X | 49 | 14Z | 49 | 9S | 32 | 5/8×7/8 ODF | 16×22 ODF | 1.5 | Equalizador externo | ||
| 13N | 46 | 18X | 63 | 18Z | 63 | 11S | 39 | |||||||
| 16N | 56 | 22X | 77 | 22Z | 77 | 14S | 49 | |||||||
| 19N | 67 | 26X | 92 | 26Z | 92 | 16S | 56 | 7/8×9/8 ODF | 22×28 ODF | 3 | ||||
| 25N | 88 | 35X | 123 | 35Z | 123 | 22S | 77 | |||||||
| 31N | 109 | 45X | 158 | 45Z | 158 | 28S | 94 | |||||||
| 45N | 158 | 55X | 193 | 55Z | 193 | 39S | 137 | |||||||
| 55N | 193 | 75X | 264 | 75Z | 264 | 50S | 176 | |||||||
| 68N | 239 | 100X | 352 | 100Z | 352 | 60S | 211 | |||||||
A capacidade nominal é baseada em 38 °C, temperatura de condensação de 4 °C, temperatura de evaporação e resfriamento líquido de 1K na entrada da válvula de expansão.
Taxa da queda dos valores da válvula
R134A: 0.41MPa
R22, R407C, R404A/507: 0.69MPa
R410A: 1.35MPa
Dados técnicos
Temperatura máx. corporal: 80 ℃
Temperatura máx. da lâmpada: 60 ℃ (R410A: 50 ℃)
Sobre o sistema R134a, R22, R407C, R404A / R507:
Máx. de trabalho: 3 MPa
Pressão máx.de teste: 3,3 MPa
Sobre o sistema R410A:
Máx. de trabalho: 4,2 MPa
Pressão máx. de ensaio: 4,8 MPa
Faixa de temperatura operacional: -40 ℃ 10 ℃
| Formulário de conexão | Código da válvula | Equalização | Capacidade nominal | Código do refrigerante |
| AS | TV | E | 7.5 | X |
| AS-Flare SAE BW-Soldador ODF | Código da válvula de expansão termostática | "E" indica equalizador externo (Omitir para equalizador interno) | Capacidade nominal (toneladas) | N - R134a |
| X - R22 | ||||
| Z - R407C | ||||
| S-R404A/R507 | ||||
| L-R410A |
O modelo ASTVE7.5X é apenas um exemplo.
Informações sobre os pedidos| Código da válvula | Capacidade nominal | Código do resfriador |
| ETV | 14 | X |
| Código da válvula de expansão termostática | Capacidade nominal (ton.) | N - R134a |
| X - R22 | ||
| Z - R407C | ||
| S-R404A /R507 |
Modelo ETV14X é apenas um exemplo.
As encomendas de OEM estão disponíveis numa quantidade mínima de 500unidades por modelo. Para mais informações, entre em contato conosco diretamente.
