Máquina de Rebarbação, Polimento, Corte de Extremidades e Ovalização

Solicite uma cotação

Sobre nós: http://steelwheelmachines.com.br/1-3-trimming-planishing-end-cutting-and-re-rounding-machine.html

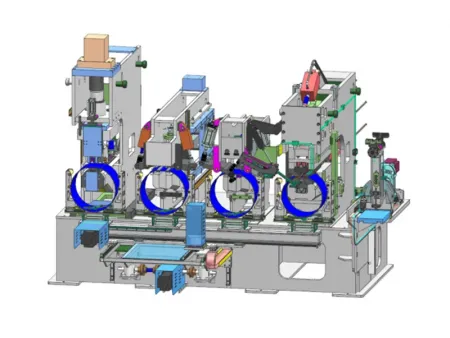

Máquina de Rebarbação, Polimento, Corte de Extremidades e Ovalização para manuseio de aro de roda de aço após a operação de soldagem de topo

A Máquina de Rebarbação, Polimento, Corte de Extremidades e Ovalização é um equipamento especializado para o processamento de aros de roda de aço após a etapa de soldagem de topo. Ela inclui múltiplos componentes integrados: cortadora de solda, removedor de escória de solda, alisadora de costura de solda e corte de extremidades, juntamente com um sistema automatizado de carregamento e descarregamento, garantindo um manuseio eficiente dos aros soldadas.

Funções dos Componentes

Cortadora de solda: Remove a escória das superfícies interna e externa da junta soldada, criando uma superfície lisa e uniforme.
Removedor de escória de solda: Limpa a escória e os resíduos da soldagem, evitando acúmulo e melhorando a qualidade da solda.
Alisadora de costura de solda: Alisa e reforça a costura de solda, proporcionando maior durabilidade à solda.
Cortadora de extremidades (corte de extremidades): Remove o material excedente de ambas as extremidades da junta soldada, refinando o aro para especificações precisas.
Sistema automatizado de carregamento/descarregamento: Integra as operações de todos os quatro componentes, permitindo automação contínua para aumentar a eficiência na produção de aros de rodas.

Fluxo do Processo Fluxo do Processo

Rebarbação
Polimento
Corte de Extremidade
Ovalização

Especificações

Modelos de máquinas	Cortadora de solda	BZJ-400B	BZJ-500B	BZJ-800B
	Removedor de escória de solda	QZJ-400B	QZJ-500B	QZJ-800B
	Planejador de costura de solda	GYJ-400B	GYJ-500B	GYJ-800B
	Cortador lateral (corte de extremidade)	DQJ-400B	DQJ-500B	DQJ-800B
Fonte de alimentação		AC 380V/3fase/50HZ	AC 380V/3fase/50HZ	AC 380V/3fase/50HZ
Potência nominal		50KW	66KW	78KW
Espessura do aro da roda		≤5mm	≤8mm	≤10mm
Largura do aro da roda		200-400mm	220-500mm	240-800mm
Diâmetro do aro da roda		350-480mm	420-580mm	475-1000mm
Força máxima de aperto (planejamento)		60KN	90KN	120KN
Força máxima de planejamento		60KN	90KN	120KN
Força máxima de corte (corte de extremidade)		280KN	400KN	530KN
Diâmetro do cilindro de corte		125mm	200mm	220mm
Potência do motor servo (carregamento automático)		13.2kW	22.5kW	22.5kW

Características

O sistema automatizado de carregamento e descarregamento é acionado por três motores servo de alta potência, oferecendo alta velocidade operacional e forte desempenho.
Todos os quatro componentes principais compartilham uma única estação hidráulica com o sistema de carregamento/descarregamento, garantindo um layout bem organizado e eficiente.
Ele suporta tanto modos de operação manual quanto automática, permitindo ajustes e controle fáceis.
Com uma estrutura compacta e eficiente em termos de espaço, requer um espaço mínimo no chão.
Toda a estrutura é construída com placas de aço espessas, proporcionando estabilidade e durabilidade.
Seu recurso de ajuste com roda manual permite que os operadores modifiquem rapidamente as configurações para acomodar diferentes tamanhos ou especificações de aros de roda, ou alternem entre vários tipos de aros.
