Válvula borboleta tipo wafer
Características
1. A válvula borboleta tipo wafer autovedante é uma válvula inovadora e recém-fabricada com uma microinterferência entre o disco de borracha e o canal da válvula, o que pode diminuir abrasões na face de vedação, aumentando a vida útil das válvulas.
2. Com uma estrutura autovedante, a propriedade de vedação da válvula borboleta é proporcional à pressão do fluido, permitindo que as válvulas suportem altas pressões.
3. O lábio de vedação no disco de borracha pode remover lama e sujeira quando a válvula fecha.
4. As superfícies externas e internas da válvula wafer são revestidas com um pó epóxi de alta qualidade, de modo que a camada de tinta seja refinada e uniforme, tornando a válvula segura para uso nas indústrias de alimentos, bebidas e farmacêutica.

Dispositivo de atuação

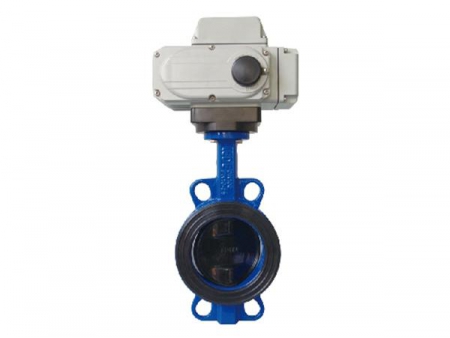

Uma alça de nível D71X, operador de engrenagem D371X, atuador elétrico D971X e atuador pneumático D671X podem ser instalados na válvula conforme os requisitos do cliente.

Pressão Nominal: PN 10/16/25

Dados técnicos
Diâmetro nominal |DN50-300
 Pressão nominal  PN 10/16/25
 Válvula Padrão EN593
Comprimento face a face  EN558-1 ISO5752
Flange Padrão EN1092-2 IS07005-2
Teste Padrão EN12266
Faixa de temperatura  0~80° C
Especificações de materiais e lista dos nomes das partes da válvula borboleta tipo wafer
No. Nome das Partes  Materiais
1  Corpo  Ferro dúctil
2  Junta EPDM
3  Arruela de fura quadrado Galvanização a quente de aço carbono ou aço inoxidável
4  Parafuso Galvanização a quente de aço carbono ou aço inoxidável
5 Arruela elástica  Galvanização a quente de aço carbono ou aço inoxidável
6  Arruela lisa Galvanização a quente de aço carbono ou aço inoxidável
7 Plugue EPDM
8 Bucha de rolamento Bronze ou POM
9 Eixo Acionado Aço inoxidável 304 ou 1Cr17Ni2 ou 2Cr13
10 Disco Ferro dúctil EPDM
11 Bucha de rolamento Bronze ou POM
12  Eixo de atuação  Aço inoxidável 304 ou 1Cr17Ni2 ou Cr13
13  Bucha de rolamento Bronze ou POM
14 Anéis de vedação EPDM ou NRM
15 Anéis de vedação EPDM ou NRM

A empresa LEDE projeta e fabrica válvulas industriais e conexões para sistemas de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de válvula borboleta tipo wafer da China, fornece produtos de junção de tubos e controle de fluxo de água. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece válvulas borboleta de ferro dúctil de qualidade, bem como soluções personalizadas contra o incêndio e fornecimento de água com base nas necessidades do cliente.
