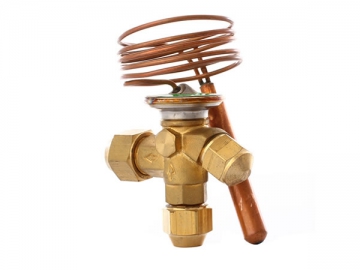

Válvula de expansão termostática (Com orifício)
Descrição
As válvulas de expansão termostática regulam a injeção de líquido refrigerante nos evaporadores, nos quais a injeção é controlada pelo superaquecimento do evaporador. As válvulas de expansão termostática CTV e DTV são amplamente utilizadas em armários de refrigeração, máquinas de gelo, desumidificadores e requisitos de refrigeração / ar condicionado em uma ampla gama de temperaturas.
Características
1. Desempenho constante do ajuste do superaquecimento
2. Montagem de orifícios intercambiáveis
3. Ampla gama de temperatura de evaporação (-40 a 10 ° C)
4. A válvula pode ser fornecida com um MOP (pressão máxima de operação)
5. Ajuste para refrigerante R410A
| Modelo | Equalização | Conexão de equalização | Formulário de conexão | Conexão | Tubo capilar | |
| Entrada × Saída | (m) | |||||
| in. | mm | |||||
| CTV | Interno | Flare SAE | 3/8×1/2 | 10×12 | 1 | |
| CTVE | Externo | Conexão pol.： 1/4"Flare Nut 7/16"- 20UNF porca | ||||
| DTV | Interno | Soldador ODF | ||||
| DTVE | Externo | Conexão métrica Φ6 Flare Nut M12X1.25 porca | ||||
| Modelo | Número do orifício | Capacidade nominal | ||||
| (KW) | ||||||
| R134a | R22 | R407C | R404A/R507 | R410A | ||
| CTV(E) DTV(E) | 0 | 0.65 | 1.14 | 1.13 | 0.8 | 1.32 |
| 1 | 1.5 | 2.8 | 2.8 | 1.85 | 3.25 | |
| 2 | 2.5 | 4.7 | 4.57 | 3.1 | 5.45 | |
| 3 | 4 | 7.5 | 7.03 | 5 | 8.7 | |
| 4 | 6.7 | 12.2 | 11.96 | 8.1 | 14.15 | |
| 5 | 8.2 | 14.9 | 14.4 | 9.9 | 17.28 | |
| 6 | 9.5 | 17.2 | 16.9 | 11.4 | 19.95 | |
As capacidades nominais são baseadas em 38 °C, temperatura de condensação de 4 °C, temperatura de evaporação e 1K líquido sub-arrefecimento na entrada da válvula de expansão.
Classificações da perda de pressão R134A: 0.41MPa
R22, R407C e R404A/507: 0.69Mpa
R410A: 1.35Mpa
| Conexão | Código da válvula | Equalização | Código do refrigerante | Número do orifício |
| C | TV | E | X | 6 |
| C-Flare SAE D-Soldador ODF | Código da válvula | "E" Indica equalizador externo (Omitir para equalizador interno) | N-R134a X-R22 Z-R407C S-R404A/R507 L-R410A | Número do orifício（0 ~ 6) |
O modelo CTVEX6 é apenas um exemplo.
