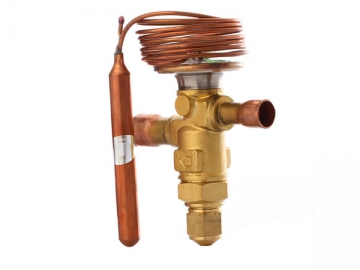

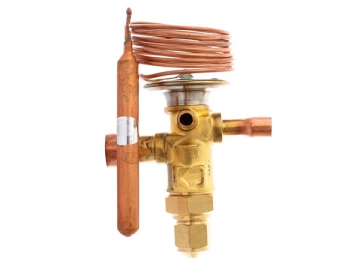

Válvulas de expansão com temperatura sensível
| Modelo | Pressão intermediária (Pi) | Faixa de temperatura de operação (tb) | Conexão | Comprimento capilar |
| (MPa) | (℃) | Entrada × Saída | (m) | |
| (in.) | ||||
| WTVA WTVB | 0.1 | 50→75 | 1/2×5/8 SAE&ODF | 1.5 |
| 0.2 | 75→85 | |||
| 0.3 | 80→90 | |||
| 0.4 | 85→95 | |||
| 0.5 | 90→101 | |||
| 0.6 | 94→105 | |||
| 0.7 | 100→110 | |||
| 0.8 | 106→115 | |||
| 0.9 | 111→119 |
| Modelo | Pressão intermediária (Pi) | Faixa de temperatura de operação (tb) | Conexão | Comprimento capilar |
| (MPa) | (℃) | Entrada × Saída | (m) | |
| (in.) | ||||
| WTVC | 0.1 | 55→85 | 3/8×1/2 SAE&ODF | 1 |
| 0.2 | 65→90 | |||
| 0.3 | 75→95 | |||
| 0.4 | 85→100 | |||
| 0.5 | 90→110 | |||
| 0.6 | 95→114 | |||
| 0.7 | 101→116 | |||
| 0.8 | 106→119 | |||
| 0.9 | 111→123 |
| Modelo | Temperatura de abertura (tb) Intervalo (℃) | Ajuste da temperatura da abertura | Conexão Entrada × Saída (in.) | Comprimento capilar (m) |
| WTVA WTVB | 65 ~ 105 | 85 | 1/2×5/8 SAE & ODF | 1.5 |
| WTVC | 75 ~ 120 | 95 | 3/8×1/2 SAE & ODF | 1 |
| Modelo | Temperatura de abertura (tb) Intervalo (℃) | Ajuste da temperatura da abertura (℃ ) | Conexão Entrada × Saída (interna) | Comprimento capilar (M) |
| WTVP | Tipo estacionário. Injeção de líquido A temperatura pode ser personalizada. | 3/8×1/2 SAE | 1 | |
Descrição da válvula de expansão sensível à temperatura
As válvulas de expansão sensíveis à temperatura da série WTV (injeção líquida) geralmente são instaladas no lado de sucção do compressor no sistema de refrigeração para proteger o sistema de refrigeração de alta temperatura de gás ou óleo.
As capacidades das séries WTVA, WTVB da válvula de expansão sensível à temperatura (injeção de líquido) são grandes e geralmente usadas no sistema de refrigeração grande.
A válvula de expansão responsiva da temperatura da série WTVP (injeção líquida) pode trabalhar sob nenhuma influência pela mudança da pressão da sucção, a necessidade da temperatura da injeção de liquido a ser emitida na fábrica, e não ajustado na utilização.

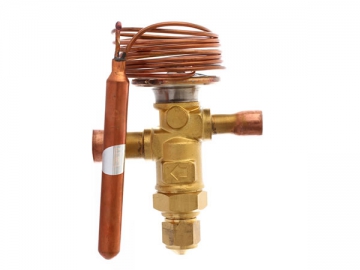

Princípio de funcionamento da válvula de injeção de líquidos
Quando a temperatura do gás de descarga ou do óleo no sistema de refrigeração for muito alta, a válvula abre. O líquido refrigerante será alimentado no lado da sucção e na cavidade de compressão após a queda de temperatura através da válvula, e depois arrefecerá a bobina do motor e a mistura de refrigerante e óleo, fazendo com que o refrigerante líquido entre no evaporador em temperatura mais baixa.
Dados técnicos da válvula de expansão resistente à temperatura
Pressão máx. de trabalho: 3MPa
Pressão máx. de teste: 3.5MPa
