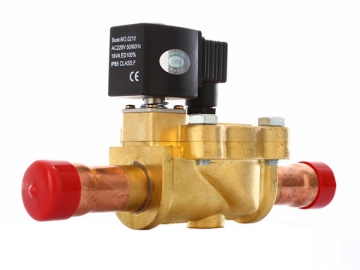

Válvulas solenoides de fluxo direcional de duas vias
Descrição
As válvulas de solenoide bi fluxo de duas vias da série SSV, são amplamente utilizadas em aplicações de descongelamento em unidades de refrigeração a vento e degelo de geladeiras de supermercado. O uso de uma válvula de solenoide bidirecional SSV reduz o número de válvulas de retenção e válvulas de solenoide em um sistema de refrigeração, racionalizando o projeto.
Vantagens
1. Vários tipos disponíveis: com diafragmas, com pistões, bi fluxo duas vias
2. Eles são amplamente utilizados em sistemas de refrigeração, pneumáticos e hidráulicos, caldeiras e combate a incêndios.
3. Excelente isolamento, água e umidade resistente, resistente à vibração, resistente à corrosão.
4. A bobina magnética é inteiramente fechada e usa um plugue elétrico padrão internacional do DIN.
5. Certificados: ISO, CQC, CE, DNV e outros
Dados técnicos
Temperatura ambiente: -20 ~ 50 ° C
Temperatura do líquido: -25 ~ 120 ° C
Pressão máx.de trabalho: 3MPa
Pressão máx. de teste: 3.5MPa
Meio disponível: R134a, R22, R407C, R404A / 507
Potência nominal:
AC: 24V, 36V, 110V, 220V, 380V
DC: 12V, 24V, 110V, 220V
| Explicação | Código da válvula | Tamanho da porta | Formulário de conexão | Código aberto normal | Tamanho da conexão | Potência nominal | |
| Modelo | SV | 16 | W | W-L | K | 3/4 | AC220V |
| Explicação | SV: Com diafragmas | Tamanho da porta (mm) | Omitir para alargamento SAE W: Soldador ODF G: Fio interno | 410A | Omitir para válvula fechada normalmente K: Válvula aberta normalmente | Limite de tamanho de conexão para tamanho de conexão padrão | Potência nominal (V) |
| NSV: Com pistões | |||||||
| SSV: B- fluxo | |||||||
| Notas | O modelo SV16WK-3/4-AC220V é um exemplo na tabela. | ||||||
| A ordem na tabela não é adequada para SV1.6, SV2, SV3 série e tipo NSV6A. | |||||||
| Formulário de conexão | Modelo | Dimensão de conexão | Valor Kv (m3 / h) | Abertura dif. pressão (MPa) | DIMENSÃO (mm) | |||||
| (mm) | (in.) | Min. | Máx. | |||||||
| A.C. | D.C. | Comprimento | Largura | Altura | ||||||
| Flare SAE | SSV6 | Φ8 | 5/16 | 0.4 | 0.01 | 2.1 | 1.7 | 85 | 45 | 97 |
| SSV8 | Φ10 | 3/8 | 1 | 85 | 45 | 97 | ||||
| SSV10A | Φ12 | 1/2 | 1.8 | 85 | 45 | 97 | ||||
| SSV13A | Φ16 | 5/8 | 3 | 89 | 45 | 97 | ||||
| SSV16 | Φ19 | 3/4 | 4.5 | 118 | 60 | 120 | ||||
| SSV19 | Φ22 | 7/8 | 5 | 118 | 60 | 120 | ||||
| Soldador ODF | SSV6W | Φ8 | 5/16 | 0.4 | 126 | 45 | 97 | |||
| Φ10 | 3/8 | 126 | 45 | 97 | ||||||
| Φ12 | 1/2 | 126 | 45 | 97 | ||||||
| SSV8W | Φ10 | 3/8 | 1 | 126 | 45 | 97 | ||||
| Φ12 | 1/2 | 126 | 45 | 97 | ||||||
| SSV10AW | Φ12 | 1/2 | 1.8 | 126 | 45 | 97 | ||||
| Φ16 | 5/8 | 126 | 45 | 97 | ||||||
| SSV13AW | Φ16 | 5/8 | 3 | 150 | 45 | 97 | ||||
| Φ19 | 3/4 | 150 | 45 | 97 | ||||||
| Φ22 | 7/8 | 150 | 60 | 120 | ||||||
| SSV16W | Φ19 | 3/4 | 4.5 | 190 | 60 | 120 | ||||
| Φ22 | 7/8 | 190 | 60 | 120 | ||||||
| SSV19W | Φ22 | 7/8 | 5 | 190 | 60 | 120 | ||||
| Φ25 | 1 | 215 | 60 | 120 | ||||||
| Φ28 | 1-1/8 | 240 | 72 | 120 | ||||||
| SSV25W | Φ28 | 1-1/8 | 9.5 | 0.03 | 240 | 72 | 120 | |||
| Φ32 | 1-1/4 | 240 | 72 | 120 | ||||||
| Φ35 | 1-3/8 | 260 | 86 | 130 | ||||||
| SSV32W | Φ35 | 1-3/8 | 15 | 260 | 86 | 130 | ||||
| Φ42 | 1-5/8 | 260 | 86 | 130 | ||||||
| Φ48 | 1-7/8 | 260 | 86 | 130 | ||||||
| Φ54 | 2-1/8 | 260 | 86 | 130 | ||||||
Valor Kv: fluxo de água em m3/h a uma queda de pressão na válvula de 0,1 MPa, ρ = 1000kg / m3
