Caixa de engrenagem (Redutor planetário linear)

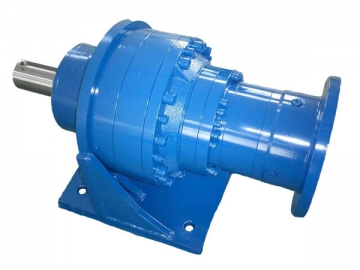

- NB303L3-HC

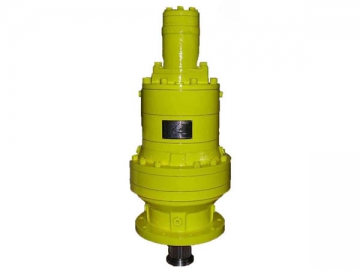

- NB305L2-HZ
Desempenho superior
O redutor planetário linear das séries NBPG NB300L é a melhor solução para caixa de engrenagem para todas as aplicações que requerem alto torque com dimensões mínimas, tais como equipamentos industriais fixos e máquinas autopropulsadas pesadas. A solução para transmissão planetária oferece um aperfeiçoamento substancial em relação às caixas de engrenagem comuns em termos de espaço e peso. Esta caixa de engrenagem combina alto desempenho com baixo custo e tamanho compacto, segurança excelente, instalação simples e manutenção reduzida. A caixa de engrenagem planetária das séries NB300L são oferecidas em um grande número de tamanhos a fim de garantirem uma excelente duração e um funcionamento silenciosos em todos os tipos de aplicações.
As séries NB300L encontram-se disponíveis em uma versão de alta energia, conectando o desempenho das nossas tecnologias planetárias com as nossas caixas de engrenagem de alta qualidade e segurança: uma solução que é mais eficiente, mais silenciosas, mais compacta e com um custo-benefício maior em relação às unidades de engrenagem tradicionais.
Características principais
1. Faixa de torque: 1000-450.000 Nm
2. Energia mecânica transmissível: até 540 kW
3. Relação da engrenagem: 3.4-9.000
4. Versões da unidade de engrenagem: in line
5. Configurações de saída:
1) Execução com pés e flanges
2) Eixo de transmissão: eixo maciço com chaveta, eixo ranhurado, eixo oco
3) Eixo oco com disco de contração
6. Configuração de entrada:
1) Motores hidráulicos com pistão axial flangeado
2) Motores hidráulicos orbitais
3) Adaptadores de motores IEC e Nema
4) Eixo de entrada maciço
7. Freio hidráulico: sistema de travamento de estacionamento liberado hidraulicamente
8. Freios elétricos: tipo CC e CA
Modelos da caixa de engrenagem (redutor planetário linear)

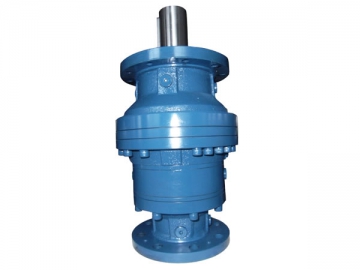

- NB305L4-PZ
- NB309L3-PC
- NB310L3-HZ
| Tipo | Torque Nm | |
| NB300L1, NB300L2, NB300L3, NB300L4 | 1000 | |
| NB301L1, NB301L2, NB301L3, NB301L4 | 1750 | |
| NB303L1, NB303L2, NB303L3, NB303L4 | 2500 | |
| NB305L1, NB305L2, NB305L3, NB305L4 | 5000 | |
| NB306L1, NB306L2, NB306L3, NB306L4 | 8500 | |
| NB307L1, NB307L2, NB307L3, NB307L4 | 12500 | |
| NB309L1, NB309L2, NB309L3, NB309L4 | 18000 | |
| NB310L1, NB310L2, NB310L3, NB310L4 | 25000 | |
| NB311L1, NB311L2, NB311L3, NB311L4 | 40000 | |
| NB313L1, NB313L2, NB313L3, NB313L4 | 55000 | |
| NB315L1, NB315L2, NB315L3, NB315L4 | 100000 | |
| NB316L1, NB316L2, NB316L3, NB316L4 | 135000 | |
| NB317L1, NB317L2, NB317L3, NB317L4 | 170000 | |
| NB318L1, NB318L2, NB318L3, NB318L4 | 250000 | |
| NB319L1, NB319L2, NB319L3, NB319L4 | 350000 | |
| 321L 1, 321L2, 321L3, 321L4 | 500000 | |
