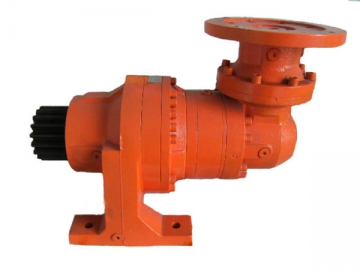

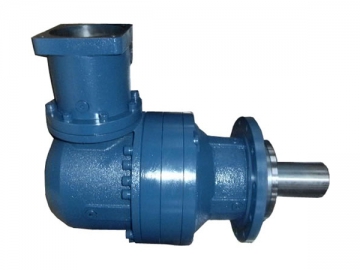

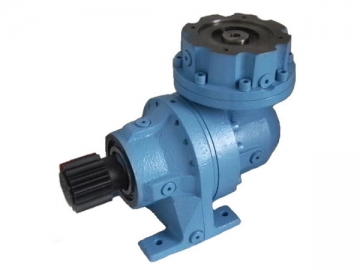

Caixa de engrenagem (Redutor planetário de angulo reto)
- NB301R2-PZ
- NB305R4-PZ
- NB306R2-HC
- NB311R4-HC
Desempenho superior
A caixa de engrenagem da série NB300R NBPG é um redutor planetário de ângulo reto que é para todas as aplicações que requerem alto torque com dimensões mínimas, tais como equipamentos industriais fixos e máquinas autopropulsadas pesadas Este redutor planetário oferece um aperfeiçoamento essencial em relação à caixas de engrenagem tradicionais em termos de tamanho e peso. O design modular combina alto desempenho com baixo custo devido aos seu tamanho compacto, grande segurança, instalação simples e manutenção reduzida. A caixa de engrenagem planetária das séries NB300R são oferecidas nos mais diversos tamanhos, de modo a garantir grande duração e funcionamento silenciosos durante todos os tipos de aplicação.
As séries NB300R encontram-se disponíveis em versões de alta energia, conectando o desempenho das nossas tecnologias planetárias com as nossas caixas de engrenagem de alta qualidade e segurança: uma solução que é mais eficiente, mais silenciosa, mais compacta e com um custo-benefício maior em relação às unidades de engrenagem tradicionais.
Características principais
Faixa de torque
1000-450.000 Nm
Energia mecânica transmissível
até 150 kW
Relação da engrenagem
6.9-9.000
Versões das unidades da engrenagem
Ângulo reto (com conjunto de engrenagens cônicas espirais)
Configuração de saída
Execução com pés e flanges
Eixo de transmissão: eixo maciço com chaveta, eixo ranhurado, eixo oco com disco de aperto
Configuração de entrada
Motores hidráulicos com pistão axial flangeado
Motores hidráulicos orbitais
Adaptadores de motores IEC e Nema
Eixo de entrada maciço
Freio hidráulico
Sistema de travamento de estacionamento liberado hidraulicamente
Freios elétricos
Iipo CC e CA
| Tipo | Torque Nm | |
| NB300R2, NB300R3, NB300R4 | 1000 | |
| NB301R2, NB301R3, NB301R4 | 1750 | |
| NB303R2, NB303R3, NB303R4 | 2500 | |
| NB305R2, NB305R3, NB305R4 | 5000 | |
| NB306R2, NB306R3, NB306R4 | 8500 | |
| NB307R2, NB307R3, NB307R4 | 12500 | |
| NB309R2, NB309R3, NB309R4 | 18000 | |
| NB310R2, NB310R3, NB310R4 | 25000 | |
| NB311R2, NB311R3, NB311R4 | 40000 | |
| NB313R2, NB313R3, NB313R4 | 55000 | |
| NB315R3, NB315R4 | 100000 | |
| NB316R3, NB316R4 | 135000 | |
| NB317R3, NB317R4 | 170000 | |
| NB318R4 | 250000 | |
| NB319R4 | 350000 | |
| NB321R4 | 500000 | |
