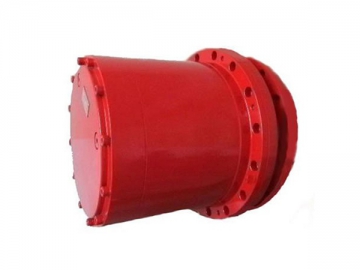

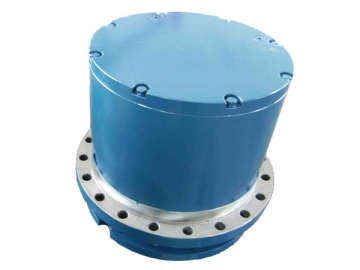

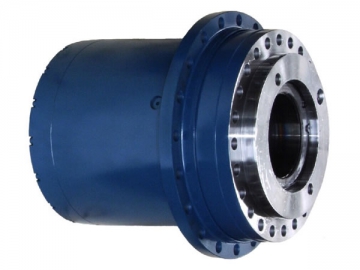

Caixa de engrenagem (Redutor planetário para guindaste)
- NB405W3
- NB407W3
- NB410W3
- NB413W3
Desempenho superior
A caixa de engrenagem planetária para guindaste das séries NB400W ajustam-se aos guinchos com tambor e ás funções do redutor de velocidade para guindaste . O desempenho foi classificado de acordo com as normas FEM M5, com uma velocidade máxima de saída de 25 rpm, que está de acordo com a norma mundial para gruas de bordo autopropulsadas.
As caixas de engrenagem das séries NB400W são a solução ideal para aplicações de elevação: as nossas engrenagens planetárias são projetadas para serem utilizadas em acionadores de guindaste dentro de tambores de cabo, que encontram-se disponíveis para adaptadores de motores elétricos e hidráulicos. Eles são caracterizados pelas suas flanges de montagem fechada dupla, uma dela é acoplada à estrutura do guindaste e a outra é ajustada ao tambor de cabo. A carcaça do acionador é utilizada como uma montagem de tambor principal.
Características principais
1. Torque de saída: 1000-280000 N.m
2. Relação da engrenagem: i=5.3-400
3. Suporte: a caixa de engrenagem possui flanges com carcaça circulatórias para ajustarem-se às lagartas
4. Motores compatíveis: motor hidráulico de pistão axial, motores hidráulicos orbitais ou outros
5. Opções de motores hidráulicos: válvula de alívio de pressão, válvula overcenter, mediante pedido
6. Rolamento: o sistema de rolamento robusto absorve as forças exercidas pela coroa dentada
7. Freios: sistema de travamento de estacionador de descarga hidráulica, mediante pedido
8. Os valores de desempenho referem-se às normas FEM, classe M5 (T5-L2) para velocidade máx. de saída de 25 rpm.
9. Dados técnicos e dimensões de instalação da caixa de engrenagem das séries NB400T, assim como as das séries GFT…T Rexroth e das séries 700C Bonfiglioli. Essas séries são compatíveis com os nossos produtos.
| Tipos | Torque máx. N.m | Variação darelação ( i ) | Velocidade máx. de entrada (rpm) | Binário de travagem (N.m) |
| 870 | 6.09 | 1000 | 130 | |
| 1300 | 6.2 | 1000 | 270 | |
| 4000 | 12.4-37.1 | 3500 | ----- | |
| 4000 | 15.4-40 | 3500 | 270 | |
| 7000 | 20-80 | 3500 | 270 | |
| 5500 | 26-57 | 3500 | 280 | |
| 12500 | 23-220 | 3500 | 430 | |
| 13000 | 28-140 | 3500 | 430 | |
| 17500 | 63-136 | 3500 | 430 | |
| 18000 | 38-136 | 3500 | 430-530 | |
| 26000 | 63-136 | 3500 | 530 | |
| 37500 | 62-177 | 3500 | 530 | |
| 42500 | 86-172 | 3500 | 610 | |
| 67000 | 76-186 | 3500 | 1200 | |
| 100000 | 81-215 | 3000 | 1200 | |
| 140000 | 87-255 | 3000 | 2000 | |
| 200000 | 123-365 | 3000 | 2000 | |
| 275000 | 161-306 | 2500 | 3000 |
