Redutor ranhurado
Introdução do produto
Ferro dúctil (ASTM A536)
Pressão: pressão de trabalho de água de 300 psi
Teste: De acordo com os padrões ANSI / AWWA C110 / A21.10, quando aplicável.
Aprovações: Underwriters Laboratories listados e aprovados pela Factory Mutual.
Padrões: ANSI/AWWA C110/A21.10, quando aplicável.
Revestimento: Revestimento selado (material asfáltico) por dentro e por fora, aprovado pela NSF61
Opções de revestimento: epóxi, tinta, dacromet, galvanizado a quente.
Dados técnicos

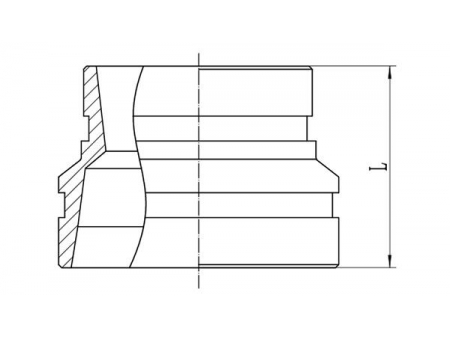

Tamanho nominal mm/in | Tubo O.D mm/in | Dimensões L(mm) | Pressão operacional (psi) |
40×32 | 48.3×42.4 | 64 | 300 |
11 / 2 ×1 1 / 4 | 1.9×1.669 | ||
50×32 | 60.3×42.4 | 64 | |
2×11 / 4 | 2.375×1.669 | ||
50×40 | 60.3×48.3 | 64 | |
2×11 / 2 | 2.375×1.9 | ||
65×32 | 73×42.4 | 64 | |
21 / 2 ×1 1 / 4 | 2.875×1.669 | ||
65×40 | 73×48.3 | 64 | |
21 / 2 ×1 1 / 2 | 2.875×1.9 | ||
65×50 | 73×60.3 | 64 | |
21 / 2 ×2 | 2.875×2.375 | ||
65×40 | 76.1×48.3 | 64 | |
21 / 2 ×1 1 / 2 | 3×1.9 | ||
65×50 | 76.1×60.3 | 64 | |
21 / 2 ×2 | 3×2.375 | ||
80×32 | 88.9×42.4 | 64 | |
3×11 / 4 | 3.5×1.669 | ||
80×40 | 88.9×48.3 | 64 | |
3×11 /2 | 3.5×1.9 | ||
80×50 | 88.9×60.3 | 64 | |
3×2 | 3.5×2.375 | ||
80×65 | 88.9×73 | 64 | |
3×21 / 2 | 3.5×2.875 | ||
80×65 | 88.9×76.1 | 64 | |
3×21 / 2 | 3.5×3 | ||
100×50 | 108×60.3 | 76 | |
4×2 | 4.25×2.375 | ||
100×65 | 108×73 | 76 | |
4×21 / 2 | 4.25×2.875 | ||
100×65 | 108×76.1 | 76 | |
4×21 / 2 | 4.25×3 | ||
100×80 | 108×88.9 | 76 | |
4×3 | 4.25×3.5 | ||
100×32 | 114.3×42.4 | 76 | |
4×11 / 4 | 4.5×1.669 | ||
100×40 | 114.3×48.3 | 76 | |
4×11 / 2 | 4.5×1.9 | ||
100×50 | 114.3×60.3 | 76 | |
4×2 | 4.5×2.375 | ||
100×65 | 114.3×73 | 76 | |
4×21 / 2 | 4.5×2.875 | ||
100×65 | 114.3×76.1 | 76 | |
4×21 / 2 | 4.5×3 | ||
100×80 | 114.3×88.9 | 76 | |
4×3 | 4.5×3.5 | ||
125×50 | 133×60.3 | 85 | |
5×2 | 5.25×2.375 | ||
125×65 | 133×73 | 85 | |
5×21 / 2 | 5.25×2.875 | ||
125×65 | 133×76.1 | 85 | |
5×21 / 2 | 5.25×3 | ||
125×80 | 133×88.9 | 85 | |
5×3 | 5.25×3.5 | ||
125×100 | 133×108 | 85 | |
5×4 | 5.25×4.25 | ||
125×100 | 133×114.3 | 85 | |
5×4 | 5.25×4.5 | ||
125×50 | 139.7×60.3 | 85 | |
5×2 | 5.5×2.375 | ||
125×65 | 139.7×73 | 85 | |
5×21 / 2 | 5.5×2.875 | ||
125×65 | 139.7×76.1 | 85 | |
5×21 / 2 | 5.5×3 | ||
125×80 | 139.7×88.9 | 85 | |
5×3 | 5.5×3.5 | ||
125×100 | 139.7×108 | 85 | |
5×4 | 5.5×4.25 | ||
125×100 | 139.7×114.3 | 85 | |
5×4 | 5.5×4.5 | ||
125×50 | 141.3×60.3 | 85 | |
5×2 | 5.563×2.375 | ||
125×65 | 141.3×73 | 85 | |
5× 2 1 /2 | 5.563×2.875 | ||
125×65 | 141.3×76.1 | 85 | |
5× 2 1 /2 | 5.563×3 | ||
125×80 | 141.3×88.9 | 85 | |
5×3 | 5.563×3.5 | ||
125×100 | 141.3×114.3 | 85 | |
5×4 | 5.563×4.5 | ||
150×50 | 159×60.3 | 85 | |
6×2 | 6.25×2.375 | ||
150×65 | 159×73 | 85 | |
6×21 / 2 | 6.25×2.875 | ||
150×65 | 159×76.1 | 85 | |
6×21 / 2 | 6.25×3 | ||
150×80 | 159×88.9 | 85 | |
6×3 | 6.25×3.5 | ||
150×100 | 159×108 | 85 | |
6×4 | 6.25×4.25 | ||
150×100 | 159×114.3 | 85 | |
6×4 | 6.25×4.5 | ||
150×125 | 159×133 | 85 | |
6×5 | 6.25×5.25 | ||
150×125 | 159×139.7 | 85 | |
6×5 | 6.25×5.5 | ||
150×50 | 165.1×60.3 | 85 | |
6×2 | 6.5×2.375 | ||
150×65 | 165.1×73 | 85 | |
6×21 / 2 | 6.5×2.875 | ||
150×65 | 165.1×76.1 | 85 | |
6×21 / 2 | 6.5×3 | ||
150×80 | 165.1×88.9 | 85 | |
6×3 | 6.5×3.5 | ||
150×100 | 165.1×108 | 85 | |
6×4 | 6.5×4.25 | ||
150×100 | 165.1×114.3 | 85 | |
6×4 | 6.5×4.5 | ||
150×125 | 165.1×133 | 85 | |
6×5 | 6.5×5.25 | ||
150×125 | 165.1×139.7 | 85 | |
6×5 | 6.5×5.5 | ||
150×50 | 168.3×60.3 | 85 | |
6×2 | 6.63×2.375 | ||
150×65 | 168.3×73 | 85 | |
6×21 / 2 | 6.625×2.875 | ||
150×65 | 168.3×76.1 | 85 | |
6×21 / 2 | 6.625×2.375 | ||
150×80 | 168.3×88.9 | 85 | |
6×3 | 6.625×3.5 | ||
150×100 | 168.3×114.3 | 85 | |
6×4 | 6.625×4.5 | ||
150×125 | 168.3×139.7 | 85 | |
6×5 | 6.625×5.5 | ||
200×65 | 219.1×76.1 | 85 | |
8×21 / 2 | 8.63×3 | ||
200×80 | 219.1×88.9 | 85 | |
8×3 | 8.625×3.5 | ||
200×100 | 219.1×108 | 85 | |
8×4 | 8.625×4.25 | ||
200×100 | 219.1×114.3 | 85 | |
8×4 | 8.625×4.5 | ||
200×125 | 219.1×139.7 | 85 | |
8×5 | 8.625×5.5 | ||
200×150 | 219.1×159 | 85 | |
8×6 | 8.625×6.25 | ||
200×150 | 219.1×165.1 | 85 | |
8×6 | 8.63×6.5 | ||
200×150 | 219.1×168.3 | 85 | |
8×6 | 8.625×6.63 | ||
250×100 | 273×108 | 90 | |
10×4 | 10.75×4.25 | ||
250×100 | 273×114.3 | 90 | |
10×4 | 10.75×4.5 | ||
250×125 | 273×133 | 90 | |
10×5 | 10.75×5.25 | ||
250×125 | 273×139.7 | 90 | |
10×5 | 10.75×5.5 | ||
250×150 | 273×159 | 90 | |
10×6 | 10.75×6.25 | ||
250×150 | 273×165.1 | 90 | |
10×6 | 10.75×6.5 | ||
250×200 | 273×219.1 | 90 | |
10×8 | 10.75×8.625 | ||
300×100 | 323.9×114.3 | 90 | |
12×4 | 12.75×4.5 | ||
300×125 | 323.9×133 | 90 | |
12×5 | 12.75×5.25 | ||
300×125 | 323.9×139.7 | 90 | |
12×5 | 12.75×5.5 | ||
300×150 | 323.9×159 | 90 | |
12×6 | 12.75×6.25 | ||
300×150 | 323.9×165.1 | 90 | |
12×6 | 12.75×6.625 | ||
300×200 | 323.9×219.1 | 90 | |
12×8 | 12.75×8.63 | ||
300×250 | 323.9×273 | 90 | |
12×10 | 12.75×10.75 |
A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de redutores ranhurados da China, fornece produtos de junção de tubo e controle de fluxo de sistema de proteção contra incêndio e fluxo de água. Existem diferentes tamanhos de conexões de redutor de tubo para sistema de tubulação ranhurada, feitos de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece redutores ranhurados de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e fornecimento de água com base nas necessidades do cliente.
