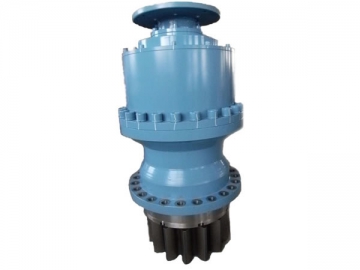

Caixa de engrenagem (Redutor planetário para aerogeradores)
Desempenho superior

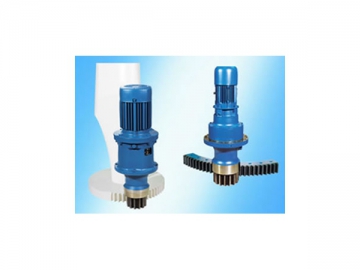

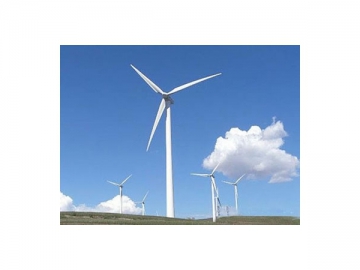

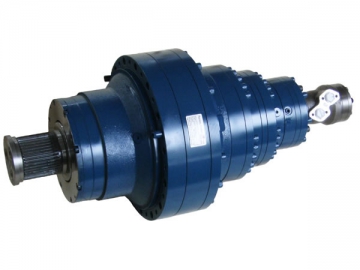

A caixa de engrenagem para aerogeradores NB700L4 é utilizada para diferentes componentes das centrais de energia eólica. Este redutor planetário para aerogeradores é responsável pela trasnmissão do rotor e da nacele. As unidades de engrenagem planetária são normalmente utilizadas para controlar a pá de hélice das turbinas. A nacele localizada na parte superior da torre está conectada ao rotor e ao invólucro da caixa de engrenagem, o gerador elétrico, o sistema de guinada e sistema de controle. A fim de assegurar que o eixo do rotor está constantemente alinhado à direção do vento para a saída máxima de energia, turbinas eólicas grandes são equipadas com um sistema de guinada que permite ajustar a nacele de acorco com a direção e força do vento. A rotação da nacele é controlada através de um sistema de guinada, unidade de engrenagem planetária com motor de freio elétrico.
Cada turbina eólica deve estar entre duas ou seis unidades de engrenagem, dependendo do tamanho e do tipo de motor (elétrico ou hidráulico). Unidades de engrenagem bifásicas e trifásicas combinadas com a caixa de engrenagem de rosca sem fim do lado de entrada ou unidades de quatro ou cinco fases das séries do aerogerador e acionador de hélice são normalmente utilizadas. Pinhão de saída pode ser integrado ou inserido.
Características principais
1. Torque de saída: 1000-80000 N.m
2. Relação da engrenagem: i=300-2000
3. Suporte: suporte de rotação (com flange montada)
4. Freios elétricos: tipo CC e CA
5. Eixo de saída: estriado ou com pinhão integral; eixos de saída suportados através da capacidade de suportar cargas pesadas
6. Motores compatíveis: motores elétricos IEC
Esquema de identificação da caixa de engrenagem (redutor planetário para aerogeradores)
| 1 | 2 | 3 | 4 | 5 | 6 |
| NB | 706 | L | 4 | 1671 | IEC80B5 |
1. NB: Ningbo planetary gearbox
2. 706: Tamanho da caixa de engrenagem, 700, 701, 703…715
3. L: Acionamento de rotação da série L
4. 4: Números de etapas, quatro etapas ...4
5. 1671: Relação
6. IEC80B5: tipo do motor
| Tipo | Torque de saída nominal (N.m ) | Torque de saída de pico estático (N.m ) | Relação (i) |
| 1000 | 2000 | 297--2153 | |
| 2000 | 4000 | 297--2153 | |
| 2500 | 5000 | 278--1866 | |
| 5000 | 10000 | 278--1866 | |
| 8000 | 15000 | 203--2045 | |
| 12000 | 25000 | 278--1856 | |
| 18000 | 30000 | 278--1856 | |
| 35000 | 80000 | 256--1606 | |
| 25000 | 50000 | 329--1420 | |
| 35000 | 80000 | 256--1606 | |
| 50000 | 100000 | 250--1748 | |
| 80000 | 140000 | 269--1390 |
