Este atuador linear modelo U7 tem tamanho pequeno, resistente a água e fácil de instalar, também considerado industrial pois é aplicável em árvores de natal, bagageira de carros, entre outras aplicações industriais. O curso mais longo é de 1m, e a menor distância de instalação é de 108mm + curso.

O tubo interno, tubo externo e caixa de marchas são feitos de liga de alumínio, e a engrenagem é feita mediante o processo de metalurgia de pó.

Parmetros

Voltagem: 12/24V DC
Capacidade de carga máxima: 2000N (push)
Velocidade sem carga: 5~60mm/s
Velocidade de carga completa: 4~45mm/s
Ciclo de trabalho：25%
Grau de resistência a água：IP65
Nivel sonoro: menos de 65dB
Temperatura：-40℃ ~ +70℃

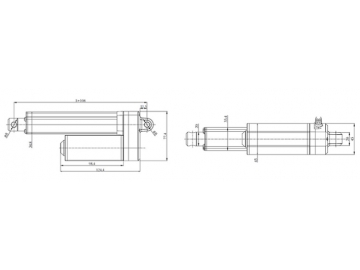

Aspecto e tamanho

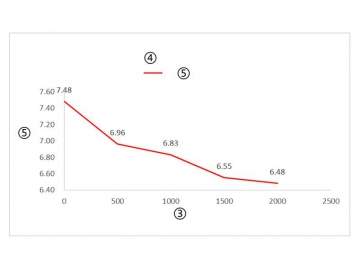

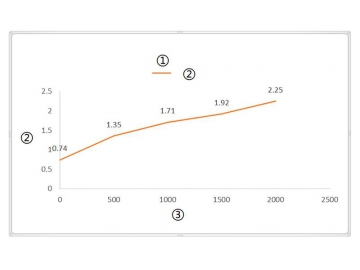

Gráfico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

codigo	Carga nominal (N)		Potencia nominal(A)	Velocidade nominal (mm/s)
codigo	Impulsão	Tração	Potencia nominal(A)	Sem carga(32VDC)	Carga completa(24VDC)
Motor padrão (5200RPM)
A	2000	2000	2.2	7	6
B	1500	1500	2.2	9.3	8
C	1000	1000	2.2	14	12
D	500	500	2.2	28	24
E	250	250	2.2	43	36
Motor de alta velocidade(6600RPM)
F	2000	2000	2.8	5.8	7.5
G	1500	1500	2.8	9.3	10.3
H	1000	1000	2.8	13.2	15
I	500	500	2.8	26.4	10.8
J	250	250	2.8	20.2	46

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada.

Parâmetros de personalização

1=12V
2=24V(padrão)
3=36V
4=48V
1=Cabos de estanho
2=01 Pino
3=Din 6 pinos
C=Personalização

1=buracoΦ6.4mm
2=buracoΦ8mm
3=buracoΦ10mm
4=buracoΦ6.4mm，ranhura 6mm
5=buracoΦ8mm，ranhura 6mm
6=buracoΦ10mm，ranhurat6mm
C=personalizaçã
1=buracoΦ6.4mm
2=buracoΦ8mm
3=fixador, ranhura 5.2mm, buraco Φ6.4mm
4=fixador, ranhura 4.2mm, buraco Φ6.4mm
5=fixador, ranhura 4.2mm, buraco Φ8mm
6=tipo haste, buracoΦ6mm
7=tipo haste, buracoΦ8mm
C=personalização

1=90°
2=0°／180°
1=sem sinal
2=sinal de potenciômetro
3=pulso sensor de efeito Hall único
4=pulso do sensor de efeito Hall duplo

1=cabo reto,0.5m
2=cabo reto,1m
3=cabo reto,1.5m
4=cabo reto,2m
5=cabo reto,3m
C=personalização
1=Interruptores em ambas extremidades para parar
2=Interruptores em ambas extremidades para produzir sinal
3=Interruptores em ambas extremidades para evitar uma terceira producao de sinal
C=personalização
