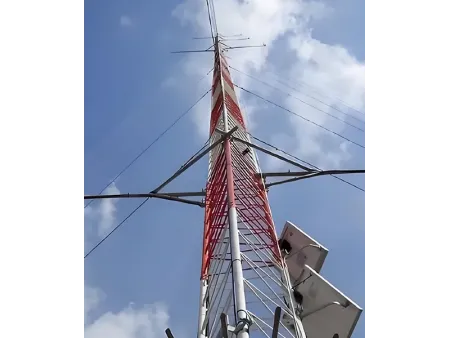

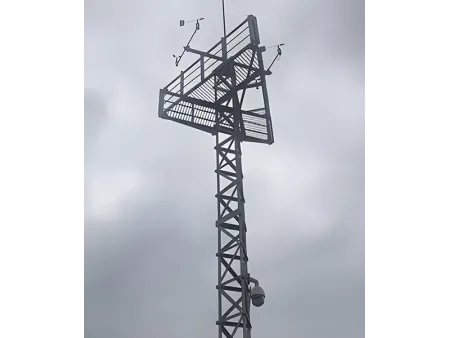

Torre anemométrica
Torre meteorológica para medição da velocidade e direção do vento, disponível em alturas de 5 a 200 metros
As torres de medição de vento, também conhecidas como mastros MET, são estruturas altas utilizadas para coletar dados sobre o recurso eólico para estudos meteorológicos e avaliação de locais para parques eólicos. Elas suportam instrumentos que medem a velocidade e a direção do vento, a pressão, a umidade e outros parâmetros ambientais.
- Norma de projeto ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1
- Faixa de altura 5–200 m, conforme a necessidade do cliente
- Velocidade do vento de projeto0 km/h – 300 km/h, conforme a necessidade do cliente (varia de acordo com a região)
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
- Estrutura principal
A torre é composta pela base, perna da torre, tirantes horizontais, tirantes diagonais, suportes para anemômetros e um pára-raios. Cabos de amarração são utilizados para torres com amarração, enquanto torres autoportantes não os requerem. - Equipamento de monitoramento
O mastro pode suportar uma variedade de instrumentos meteorológicos, incluindo anemômetros de copo ou anemômetros ultrassônicos, cata-ventos, termômetros e barômetros. Os dados são armazenados por meio de um registrador de dados integrado. - Faixa de altura
As alturas das torres de medição de vento variam de 10 a 150 metros, com muitos projetos nacionais adotando mastros padrão de 100 metros. - Monitoramento de segurança
Alguns mastros MET incluem proteção contra raios integrada. A resistência de aterramento é ≤4 Ω, e a estrutura pode ser projetada para atender ao nível de intensidade sísmica 8.
Installation Locations
As torres de medição de vento são normalmente instaladas a 1–8 quilômetros fora da área planejada para o parque eólico. O local deve evitar regiões afetadas pela turbulência de esteira de turbinas existentes ou futuras. São preferíveis locais posicionados a barlavento da direção predominante do vento. Locais em altitudes mais elevadas, com visibilidade clara e sem obstruções ao redor, ajudam a garantir dados de vento precisos e representativos.
| Produto | Torre anemométria |
| Tipo | Estaiada |
| Padrão de design | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção por entidade independente (SGS, BV) |
| Porcas e parafusos | Classe 8.8/6.8/4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Material | Tubo de aço, aço redondo, aço angular |
| Altura | 5–200 m, conforme a necessidade do cliente |
| Velocidade do vento | 0 km/h – 300 km/h, conforme a necessidade do cliente (varia de acordo com a região) |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Padrão de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Prata (galvanizado) ou acabamento pintado, sistema de cores RAL, personalizável |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Coleta abrangente de dados
Capaz de monitorar em tempo real a velocidade e a direção do vento, a temperatura, a umidade e a pressão atmosférica. O intervalo de amostragem é ≤3 segundos, e o sistema oferece registro de dados de alta precisão.
Alta resistência ao vento e a sismos
Projetada para atender ao nível de intensidade sísmica 8 e operar sob uma espessura de gelo de 5 a 10 mm. A torre de medição de vento permite a instalação de campo de longo prazo, com uma vida útil de até 35 anos, sendo adequada para condições ambientais complexas.
Fácil instalação
O projeto com cabos de sustentação requer um trabalho mínimo de fundação e permite uma instalação rápida. Seu projeto autoportante exige uma fundação mais resistente, mas oferece maior estabilidade estrutural.
Transmissão flexível de sinais
Suporta opções de comunicação tanto por fibra óptica quanto sem fio, permitindo que o método de transmissão seja selecionado de acordo com os requisitos do projeto. Exemplos de aplicação em projetos
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
