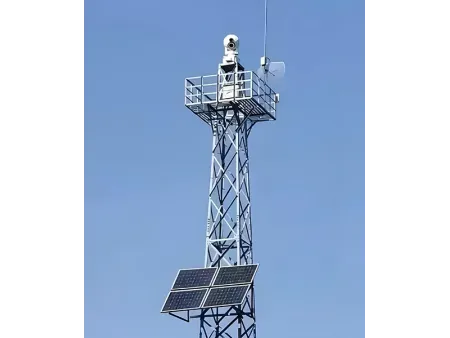

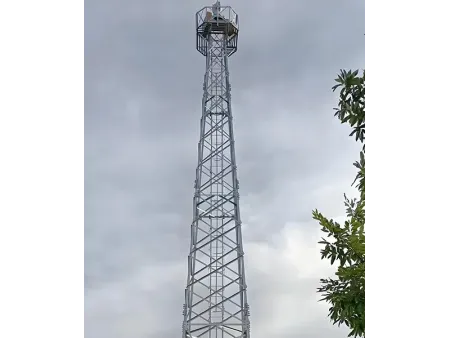

Torre de vigilância
Torres de câmera autoportantes para monitoramento por vídeo em tempo real, disponíveis em alturas de 5 a 40 metros
As torres de vigilância são estruturas altas de aço projetadas para suportar câmeras, sensores, iluminação e equipamentos de comunicação. Normalmente são construídas com perfis de aço ou tubos de aço, com proteção galvanizada por imersão a quente para garantir resistência à corrosão a longo prazo. A torre de monitoramento é projetada para suportar velocidades de vento acima de 37,9 m/s (equivalente ao nível 12 da escala de Beaufort) e pode permanecer em serviço por até 30 anos. Os componentes principais incluem o corpo da torre, a plataforma de trabalho, a escada de acesso e as luminárias.
As torres de vigilância são utilizadas para o monitoramento de incêndios florestais e em pastagens, permitindo a detecção precoce e o alerta sobre riscos de incêndio. Elas também são aplicadas no monitoramento ambiental em todas as condições climáticas, segurança de fronteiras, vigilância de rodovias, gestão de parques industriais, observação meteorológica e monitoramento de áreas turísticas. Algumas configurações integram funções de comunicação e podem suportar antenas para ampliar a cobertura.
- Norma de projeto ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–40 m, conforme a necessidade do cliente
- Velocidade do vento de projeto 0–300 km/h, ajustada de acordo com as condições regionais
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
| Produto | Torre de vigilância |
| Tipo | Autoportante |
| Padrão de designs | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificação de qualidade | ISO 9001: 2015; COC; Relatório de Inspeção por Terceiros (SGS, BV) |
| Porcas e parafusos | Classe 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Perfil de aço ou tubo de aço |
| Faixa de altura | 5–40 m, conforme exigência do cliente |
| Velocidade do vento de projeto | 0–300 km/h, ajustada de acordo com as condições regionais |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123; ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Acabamento prateado (galvanizado) ou pintado, sistema de cores RAL, personalizável |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Ampla cobertura de monitoramento
Com sua estrutura elevada, uma torre de vigilância oferece amplos ângulos de visão e reduz os pontos cegos em grandes áreas.
Operação contínua e estável
Ao contrário dos equipamentos móveis de monitoramento, a torre permite uma vigilância ininterrupta em qualquer condição climática, garantindo um desempenho consistente no monitoramento.
Menor custo de manutenção a longo prazo
Em comparação com drones que operam com frequência, as torres de vigilância exigem menos manutenção de rotina. Isso mantém as despesas a longo prazo previsíveis e mais fáceis de gerenciar.
Integração de sistemas inteligentes
A torre é compatível com sistemas de análise inteligente que identificam atividades anormais, monitoram padrões de fluxo e ajudam a otimizar a alocação de recursos.
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
