Torre para iluminação quadrada
Torre de treliça de aço autoportante projetada para aplicações de iluminação em mastros altos, disponível em alturas de 5 a 40 metros
Uma torre de iluminação de aço com quatro pés utiliza perfis angulares galvanizados por imersão a quente ou aço tubular, materiais escolhidos por sua durabilidade em condições externas de longo prazo. A estrutura resiste bem às forças eólicas e sísmicas, mesmo em locais expostos. Seu sistema elétrico suporta os holofotes e mantém o fluxo de energia estável, permitindo que a torre mantenha uma iluminação clara em grandes áreas de trabalho. A plataforma de iluminação no topo acomoda luminárias ajustáveis para atender a diferentes necessidades de cobertura.
- Padrão de projeto: ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1
- Faixa de altura 5–40 m, conforme a necessidade do cliente
- Velocidade do vento de projeto 0 km/h – 300 km/h, conforme a necessidade do cliente
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
- Estrutura Principal

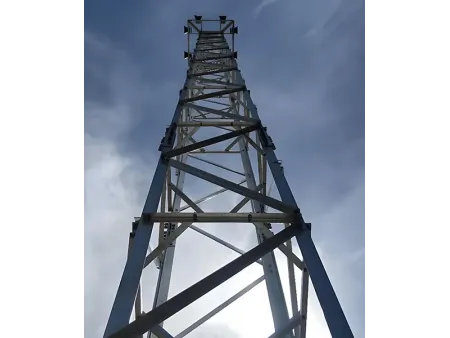

A torre de iluminação em aço angular é formada por quatro colunas verticais de aço angular, conectadas por tirantes diagonais e elementos horizontais para criar uma estrutura em treliça espacial. As seções transversais comuns variam de 0,6 m × 0,6 m a 1,0 m × 1,0 m, com altura total de 15 a 40 metros. - Método de conexão
Um projeto totalmente aparafusado facilita o transporte e a montagem no local. As pernas da torre utilizam conexões do tipo inserção com placas de reforço. A estrutura foi projetada para suportar ventos de até 12 na escala de Beaufort (aproximadamente 37,9 m/s). - Proteção da superfície
A camada de galvanização é ≥85 μm, sendo necessária ≥90 μm para aplicações costeiras. As principais áreas de solda são revestidas com tinta epóxi anticorrosiva. A torre de iluminação oferece uma vida útil de 20 a 30 anos. - Desempenho em ambientes extremos
Projetadas para o nível de intensidade sísmica 8, as fundações da torre treliçada de aço utilizam concreto C35 com parafusos de ancoragem M24 embutidos. A torre de iluminação atinge um momento mínimo de resistência ao tombamento de ≥80 kN•m³.
- Tipo fixo

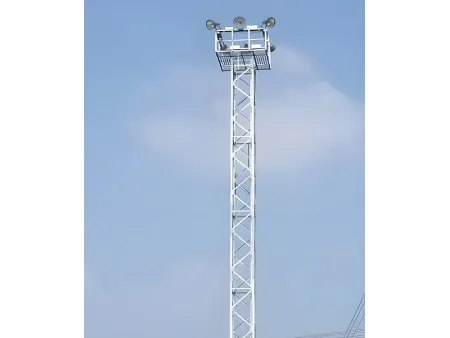

Projetado com uma escada interna e uma plataforma de manutenção superior, adequado para iluminação de longo prazo em áreas fabris, terminais portuários e pátios logísticos. - Tipo elevatório
Equipado com sistemas de elevação manuais ou elétricos. A estrutura de iluminação pode ser elevada a 15–25 metros para facilitar a manutenção. Em ambientes ferroviários, a estrutura de iluminação pode ser alinhada verticalmente com os trilhos. - Tipo de braço giratório
Suporta rotação de 0–90° para proporcionar iluminação direcional em áreas com requisitos de ângulo específicos.
- Instalações Industriais
Utilizadas em usinas de energia, parques logísticos e pátios ferroviários de carga. Uma torre de iluminação com estrutura treliçada de 21,5 metros pode iluminar pátios de carvão, áreas de armazenamento portuárias e outros locais de grande extensão. - Instalações especiais
Em zonas de proteção de subestações, a torre pode funcionar como um mastro para proteção contra raios. Um modelo GFL2-5 de 25 metros, por exemplo, utiliza sua estrutura de quatro pernas para oferecer um raio de proteção de até 60 metros.
| Produto | Torre de iluminação |
| Tipo | Autoportante |
| Padrão | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção por terceiros (SGS, BV) |
| Porcas e parafusos | Classe 8.8 / 6.8 / 4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Material | Perfil de aço ou tubo de aço |
| Altura | 5–40 m, conforme especificação do cliente |
| Velocidade do vento | 0 km/h – 300 km/h, conforme especificação do cliente |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Prata (galvanizado) ou acabamento pintado, sistema de cores RAL, personalizável |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Antenna Mast
- Lighting Lamps
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
A torre de iluminação suporta luminárias de alta potência e proporciona um forte brilho a longas distâncias. O ângulo de iluminação pode ser ajustado para se adaptar às diferentes condições do local, permitindo uma iluminação direcionada e precisa.
As opções de altura são flexíveis. Algumas configurações utilizam montagem seccional, como os modelos de 18 a 45 metros, e todos os componentes de aço são protegidos por galvanização por imersão a quente para garantir resistência à corrosão.
Um sistema dedicado de dissipação de calor, geralmente com caixas de alumínio, atua em conjunto com um design à prova d'água IP66 para manter o sistema de iluminação estável durante o uso prolongado ao ar livre.
A estrutura da torre de aço angular segue princípios de projeto sismorresistentes. No topo, há uma plataforma de manutenção e um corrimão de segurança, facilitando o acesso dos técnicos durante a manutenção das luminárias.
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
