Conector fêmea métrico multi-vedante

Solicite uma cotação

Sobre nós: http://jnweldingtools.com/2019/4-5-dinse-connectors.html

20111

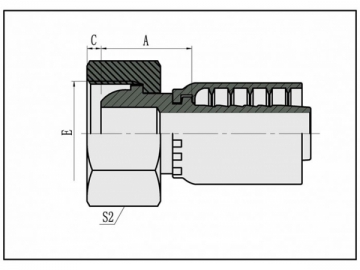

Conector fêmea métrico multi-vedante 20111

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S2
20111Y-10-04Z	-	M10x1	6	4	18	2.5	14
20111Y-12-04Z	-	M12x1.5	6	4	18.5	4	17
20111Y-12-05Z	-	M12x1.5	8	5	18.5	4	17
20111Y-14-04Z	-	M14x1.5	6	4	19.5	4.5	19
20111Y-14-05Z	-	M14x1.5	8	5	19.5	4.5	19
20111Y-16-04Z	-	M16x1.5	6	4	19.5	4.5	22
20111Y-16-05Z	-	M16x1.5	8	5	20	4.5	22
20111Y-16-06Z	20112Y-16-06Z	M16x1.5	10	6	20	4.5	22
20111Y-18-05TZ	-	M18x1.5	8	5	21.5	4	24
20111Y-18-06Z	20112Y-18-06Z	M18x1.5	10	6	21.5	4	24
20111Y-18-08Z	20112Y-18-08Z	M18x1.5	12	8	22	4	24
20111Y-20-06TZ	20112Y-20-06TZ	M20x1.5	10	6	20.5	5.5	24
20111Y-20-08Z	20112Y-20-08Z	M20x1.5	12	8	23	5.5	27
20111Y-22-06TZ	20112Y-22-06TZ	M22x1.5	10	6	21	5	27
20111Y-22-08TZ	20112Y-22-08TZ	M22x1.5	12	8	23.5	5	27
20111Y-22-10Z	20112Y-22-10Z	M22x1.5	16	10	24.5	5	27
20111Y-24-08TZ	20112Y-24-08TZ	M24x1.5	12	8	22	5.5	30
20111Y-24-10Z	20112Y-24-10Z	M24x1.5	16	10	25.5	5	30
20111Y-27-08DTZ	20112Y-27-08DTZ	M27x1.5	12	8	23	5.5	32
20111Y-27-10DTZ	20112Y-27-10DTZ	M27x1.5	16	10	26	5.5	32
20111Y-27-12DZ	20112Y-27-12DZ	M27x1.5	20	12	26	5.5	32
20111Y-27-10TZ	20112Y-27-10TZ	M27x2	16	10	24	7	32
20111Y-30-12DZ	20112Y-30-12DZ	M30x1.5	20	12	26.5	6	36
20111Y-30-12Z	20112Y-30-12Z	M30x2	20	12	26.5	7	36
20111Y-36-12TZ	20112Y-36-12TZ	M36x2	20	12	26	7	41
20111Y-39-16TZ	20112Y-39-16TZ	M39x2	25	16	29.5	7	46
20111Y-42-16TZ	20112Y-42-16TZ	M42x2	25	16	30	8.5	50
20111Y-45-20TZ	20112Y-45-20TZ	M45x2	32	20	31.5/33.6	8.5	55
20111Y-52-20TZ	20112Y-52-20TZ	M52x2	32	20	33/35.1	9	60
20111Y-52-24TZ	20112Y-52-24TZ	M52x2	40	24	33/36	9	60
20111Y-64-32TZ	20112Y-64-32TZ	M64x2	50	32	35/38.4	14	75
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20141Y

Multi-vedante fêmea 45° métrico 20141Y

Nº de peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S2
20141Y-10-04Z	-	M10x1	6	4	43.2	2.5	21.5	14
20141Y-12-04Z	-	M12x1.5	6	4	43	4	20.9	17
20141Y-14-04Z	-	M14x1.5	6	4	43.4	4.5	21.3	19
20141Y-14-05Z	-	M14x1.5	8	5	45.5	4.5	22.2	19
20141Y-16-04Z	-	M16x1.5	6	4	43.7	4.5	21.6	22
20141Y-16-05Z	-	M16x1.5	8	5	45.8	4.5	22.5	22
20141Y-16-06Z	20142Y-16-06Z	M16x1.5	10	6	47.4	4.5	23.2	22
20141Y-18-05TZ		M18x1.5	8	5	46.8	4	22.6	24
20141Y-18-06Z	20142Y-18-06Z	M18x1.5	10	6	48.5	4	24.2	24
20141Y-18-08Z	20142Y-18-08Z	M18x1.5	12	8	52.2	4	25.7	24
20141Y-20-06TZ	20142Y-20-06TZ	M20x1.5	10	6	47.4	5.5	23.2	27
20141Y-20-08Z	20142Y-20-08Z	M20x1.5	12	8	45	5.5	18.3	27
20141Y-22-06TZ	20142Y-22-06TZ	M22x1.5	10	6	58.4	5	25.7	27
20141Y-22-08TZ	20142Y-22-08TZ	M22x1.5	12	8	62.5	5	27.5	27
20141Y-24-08TZ	20142Y-24-08TZ	M24x1.5	12	8	61.1	5.5	26.1	30
20141Y-24-10Z	20142Y-24-10Z	M24x1.5	16	10	75.4	5	29.6	30
20141Y-27-10DTZ	20142Y-27-10DTZ	M27x1.5	16	10	74.4	5.5	29.6	32
20141Y-27-10TZ	20142Y-27-10TZ	M27x2	16	10	72.1	5.5	27.8	32
20141Y-30-12DZ	20142Y-30-12DZ	M30x1.5	20	12	80.9	6	33.5	36
20141Y-30-12Z	20142Y-30-12Z	M30x2	20	12	81.7	6	33.6	36
20141Y-39-16TZ	20142Y-39-16TZ	M39x2	25	16	89.5	7	34	46
20141Y-45-20TZ	20142Y-45-20TZ	M45x2	32	20	99/101.2	8.5	38.4	55
20141Y-52-24TZ	20142Y-52-24TZ	M52x2	40	24	114/117	9	43.4	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20191Y

Multi-vedante fêmea 90° métrico 20191

Nº de peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S2
20191Y-12-04Z	-	M12x1.5	6	4	30	4	37.5	17
20191Y-14-04Z	-	M14x1.5	6	4	30	4.5	38	19
20191Y-14-05Z	-	M14x1.5	8	5	30	4.5	38	19
20191Y-16-04Z	-	M16x1.5	6	4	30	4.5	38.5	19
20191Y-16-05Z	-	M16x1.5	8	5	33	4.5	41.5	22
20191Y-16-06Z	20192Y-16-06Z	M16x1.5	10	6	35.3	4.5	43.8	22
20191Y-18-05TZ	-	M18x1.5	8	5	33	4	43	24
20191Y-18-06Z	20192Y-18-06Z	M18x1.5	10	6	35.3	4	45.3	24
20191Y-18-08Z	20192Y-18-08Z	M18x1.5	12	8	40.5	4	50.5	24
20191Y-20-06TZ	20192Y-20-06TZ	M20x1.5	10	6	35.3	5.5	43.8	24
20191Y-20-08Z	20192Y-20-08Z	M20x1.5	12	8	39.5	5.5	39	27
20191Y-22-06TZ	20192Y-22-06TZ	M22x1.5	10	6	35.8	5	76.8	27
20191Y-22-08Z	20192Y-22-08Z	M22x1.5	12	8	41	5	53	27
20191Y-24-08TZ	20192Y-24-08TZ	M24x1.5	12	8	41	5.5	51	30
20191Y-24-10Z	20192Y-24-10Z	M24x1.5	16	10	58	5	58.5	30
20191Y-27-10DTZ	20192Y-27-10DTZ	M27x1.5	16	10	56	5.5	55.5	32
20191Y-27-10TZ	20192Y-27-10TZ	M27x2	16	10	56	5.5	55.5	32
20191Y-30-12DZ	20192Y-30-12DZ	M30x1.5	20	12	67.5	6	68.5	36
20191Y-30-12Z	20192Y-30-12Z	M30x2	20	12	66.2	6	68.5	36
20191Y-36-12TZ	20192Y-36-12TZ	M36x2	20	12	65.5	7	67	41
20191Y-39-16TZ	20192Y-39-16TZ	M39x2	25	16	78	7	73.5	46
20191Y-45-20TZ	20192Y-45-20TZ	M45x2	32	20	91.5/93.6	8.5	85	55
20191Y-52-24TZ	20192Y-52-24TZ	M52x2	40	24	109.4/112.4	9	100	60
20191Y-64-32TZ	20192Y-64-32TZ	M64x2	50	32	131/134.4	14	122.3	75
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
