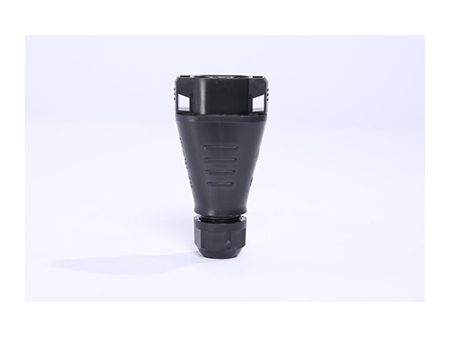

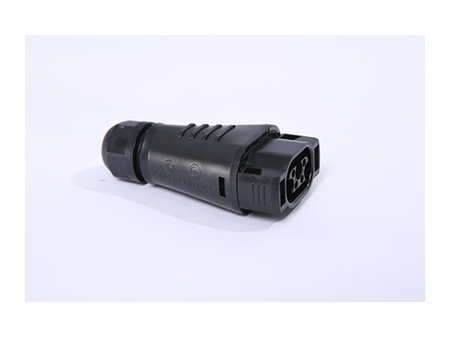

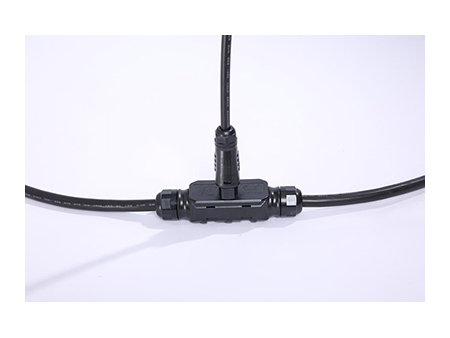

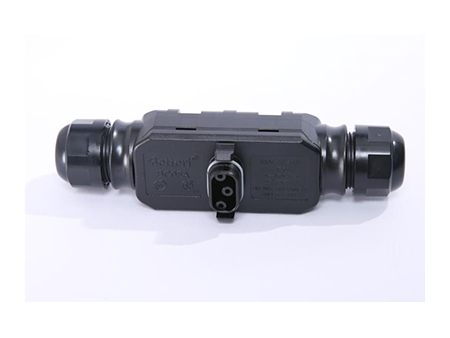

Modelo BC05A: Conector solar (3 pinos)

Solicite uma cotação

Sobre nós: http://thesolarconnector.com.br/2-5-bc05a-three-solar-connector.html

Nossos conectores solares CA são usados para a conexão de micros inversores e cabos de barramento. O uso de plástico PPO / PC de engenharia de alta qualidade e o excelente desempenho de vedação garantem a confiabilidade e o desempenho. Este conector de painéis fotovoltaicos também apresenta uma excelente resistência à luz UV, ao roseado de sal, altas temperaturas, vibração e choque.

Especificações do cabo principal: 300V, 40A (10AWG)
Especificações do cabo de ramificação: 300V, 12A (16AWG)
Cor: preto
Certificados:

Parâmetros técnicos

Geral

Número de pinos	2P PE
Corrente nominal do cabo principal	40A (Use um cabo de cobre de 10AWG/6mm²)
Voltagem nominal do cabo principal	300V
Corrente nominal do cabo de ramificação	12A (Use um cabo de cobre de 16AWG/1,5 mm²)
Voltagem nominal do cabo de ramificação	300V
Resistência de contato	≤5mΩ
Voltagem suportável por impulse nominal	1500V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classe de proteção	IP68(1m, 1h)
Força de retirada	20~50N
Classificação de inflamabilidade	UL94-V0
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	Linha principal: 14/12/10AWG; ramificação: 16/18AWG
Diâmetro externo do cabo aplicável	Linha principal: 10~13mm; ramificaç∫ao: 7~9.5mm
Sistema de bloqueio	Encaixe(8mm)

Tipo de conexão

Conexão do cabo principal	Pressionamento do parafuso
Conexão do cabo de derivação	Crimpagem

Materiais

Material externo	PPE
Material terminal	Liga e cobre e zinco
Tratamento do material terminal	Cabo principal: Estanhado; cabo de derivação: banhado a ouro
Material de vedação	Borracha de silicone

Estândar

PPP 59015A:2013	Padrão de teste TUV
ANSI/UL6703-2017	Padrão de teste CSA
RoHS Compatível	Sim

Dimensões

Comprimento	150mm
Largura	40mm
Altura	110mm

Método de fiação

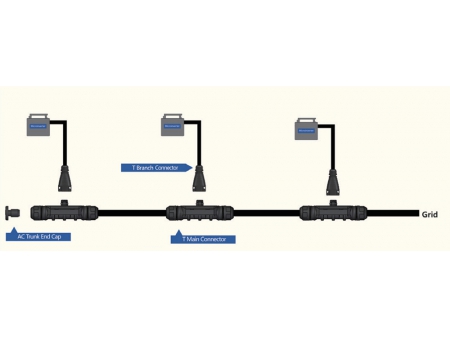

Método de fiação (para multi-inversor)

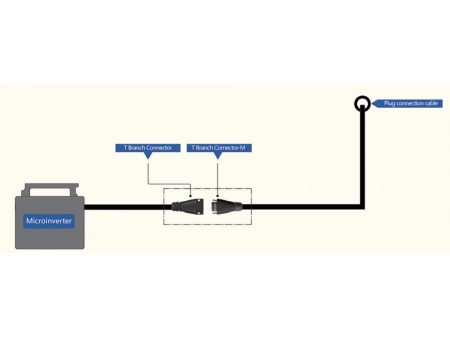

Método de fiação (para microinversor único)
