Multi-vedante fêmea BSP

Solicite uma cotação

Sobre nós: http://shimge-pump.com.br/1-2-horizontal-multi-stage-centrifugal-pump/245911/index.html

22111

Multi-vedante fêmea BSP 22111

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S2
22111-02-04	G1/8"*28	6	04	19	2	14
22111-04-03	G1/4"*19	5	03	19	4	19
22111-04-04	G1/4"*19	6	04	19.5	4	19
22111-06-05	G3/8"*19	8	05	20	5	22
22111-06-06	G3/8"*19	10	06	20.5	5	22
22111-06-08	G3/8"*19	12	08	21	5	22
22111-08-06T	G1/2"*14	10	06	22.5	6	27
22111-08-08	G1/2"*14	12	08	23	6	27
22111-08-10	G1/2"*14	16	10	24	6	27
22111-10-10	G5/8"*14	16	10	25	8	30
22111-10-12	G5/8"*14	20	12	25	8	30
22111-12-08T	G3/4"*14	12	08	25	9.5	32
22111-12-10	G3/4"*14	16	10	26	9.5	32
22111-12-12	G3/4"*14	20	12	26	9.5	32
22111-16-12T	G1"*11	20	12	26.5	11	41
22111-16-14	G1"*11	22	14	26.5	11	41
22111-16-16	G1"*11	25	16	28	11	41
22111-20-16T	G1.1/4"*11	25	16	27.5	11	50
22111-20-20W	G1.1/4"*11	32	20	31.5	10	50
22111-24-24W	G1.1/2"*11	40	24	37	11.5	55
22111-32-32W	G2"*11	50	32	34	15	70
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 22112-xx-xx.

22141

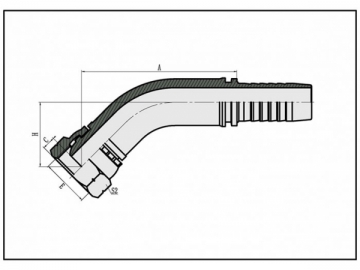

Multi-vedante fêmea BSP 45° 22141

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
22141-02-04	G1/8"*28	6	04	43.7	2	21.6	14
22141-04-03	G1/4"*19	5	03	41.3	4	20.4	19
22141-04-04	G1/4"*19	6	04	43.7	4	21.6	19
22141-06-05	G3/8"*19	8	05	46.2	5	22.9	22
22141-06-06	G3/8"*19	10	06	48.1	5	23.9	22
22141-06-08	G3/8"*19	12	08	60.4	5	25.4	22
22141-08-04T	G1/2"*14	6	04	43.9	6	23.8	27
22141-08-06T	G1/2"*14	10	06	42.5	6	18.2	27
22141-08-08	G1/2"*14	12	08	61.8	6	26.8	27
22141-08-10	G1/2"*14	16	10	73	6	29	27
22141-10-10	G5/8"*14	16	10	73.7	8	28.9	30
22141-10-12	G5/8"*14	20	12	79.8	8	32.5	30
22141-12-08T	G3/4"*14	12	08	63.2	9.5	28.3	32
22141-12-10	G3/4"*14	16	10	70.4	9.5	29.6	32
22141-12-12	G3/4"*14	20	12	80.6	9.5	33.2	32
22141-16-12T	G1"*11	20	12	81.6	11	33.5	41
22141-16-14	G1"*11	22	14	83.3	11	33	41
22141-16-16	G1"*11	25	16	89.2	11	35	41
22141-20-16T	G1.1/4"*11	25	16	91.4	9.1	37.1	50
22141-20-20W	G1.1/4"*11	32	20	102.9	10	41.2	50
22141-24-24W	G1.1/2"*11	40	24	119.8	11.5	49	55
22141-32-32W	G2"*11	50	32	137.4	15	53	70
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 22142-xx-xx.

22191

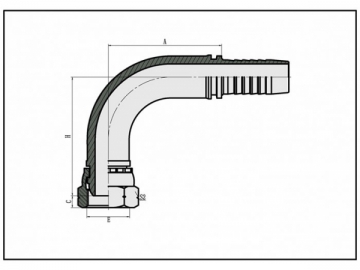

Multi-vedante fêmea BSP 90° 22191

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
22191-02-04	G1/8"*28	6	04	30	2	38.5	14
22191-04-03	G1/4"*19	5	03	27	4	35	19
22191-04-04	G1/4"*19	6	04	30	4	38.5	19
22191-04-05	G1/4"*19	8	05	33	4	41.5	19
22191-06-05	G3/8"*19	8	05	33	5	42	22
22191-06-06	G3/8"*19	10	06	35.3	5	44.8	22
22191-06-08	G3/8"*19	12	08	41	5	50	22
22191-08-06T	G1/2"*14	10	06	35.3	6	46.8	27
22191-08-08	G1/2"*14	12	08	41	6	52	27
22191-08-10	G1/2"*14	16	10	56.5	6	58	27
22191-10-10	G5/8"*14	16	10	56.5	8	57.5	30
22191-10-12	G5/8"*14	20	12	65.4	8	67	30
22191-12-08T	G3/4"*14	12	08	41	9.5	52	32
22191-12-10	G3/4"*14	16	10	56.5	9.5	58.5	32
22191-12-12	G3/4"*14	20	12	65.5	9.5	68	32
22191-16-12T	G1"*11	20	12	66.2	11	68.5	41
22191-16-14	G1"*11	22	14	71.2	11	69.5	41
22191-16-16	G1"*11	25	16	76.7	11	75	41
22191-20-16T	G1.1/4"*11	25	16	76.7	10	78	50
22191-20-20W	G1.1/4"*11	32	20	92.3	10	85.3	50
22191-24-24W	G1.1/2"*11	40	24	109.4	11.5	108	55
22191-32-32W	G2"*11	50	32	133.1	15	123.8	70
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 22192-xx-xx.
