Multi-vedante fêmea métrico L.T
Solicite uma cotação

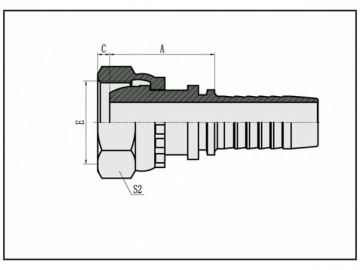

| Nº da peça | Rosca E | Furo da mangueira | Dimensões | ||||
| DN | Traços | Diâmetro externo do tubo | A | C | S2 | ||
| 20411C-12-04 | M12*1.5 | 6 | 04 | 6 | 19.5 | 3.5 | 17 |
| 20411C-14-04 | M14*1.5 | 6 | 04 | 8 | 20.5 | 3.5 | 19 |
| 20411C-16-04 | M16*1.5 | 6 | 04 | 10 | 21 | 3.5 | 22 |
| 20411C-16-05 | M16*1.5 | 8 | 05 | 10 | 21 | 3.5 | 22 |
| 20411C-16-06 | M16*1.5 | 10 | 06 | 10 | 21 | 3.5 | 22 |
| 20411C-18-06 | M18*1.5 | 10 | 06 | 12 | 22.5 | 3 | 24 |
| 20411C-22-06T | M22*1.5 | 10 | 06 | 15 | 23.5 | 4.5 | 27 |
| 20411C-22-08 | M22*1.5 | 12 | 08 | 15 | 24 | 4.5 | 27 |
| 20411C-26-10T | M26*1.5 | 16 | 10 | 18 | 27 | 4 | 32 |
| 20411C-30-10T | M30*2 | 16 | 10 | 22 | 26.5 | 7 | 36 |
| 20411C-30-12 | M30*2 | 20 | 12 | 22 | 27 | 7 | 36 |
| 20411C-30-14 | M30*2 | 22 | 14 | 22 | 27 | 7 | 36 |
| 20411C-36-16 | M36*2 | 25 | 16 | 28 | 29 | 6.5 | 41 |
| 20411C-45-20T | M45*2 | 32 | 20 | 35 | 33 | 7 | 55 |
| 20411C-52-24T | M52*2 | 40 | 24 | 42 | 34 | 8 | 60 |
| Nota: 1. Para uso com mangueira trançada. | |||||||
| 2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20412C-xx-xx. | |||||||

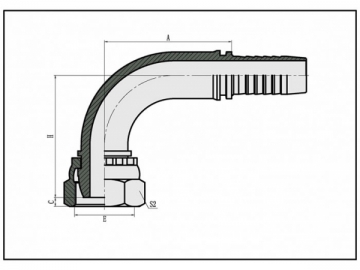

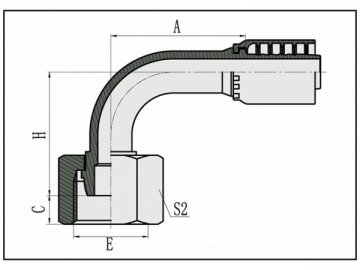

| Nº da peça | Rosca E | Furo da mangueira | Dimensões | |||||
| DN | Traços | Diâmetro externo do tubo | A | C | H | S2 | ||
| 20491C-14-04 | M14*1.5 | 6 | 04 | 8 | 30 | 3.5 | 39.5 | 19 |
| 20491C-16-04 | M16*1.5 | 6 | 04 | 10 | 30 | 3.5 | 40 | 22 |
| 20491C-16-05 | M16*1.5 | 8 | 05 | 10 | 33 | 3.5 | 43 | 22 |
| 20491C-16-06 | M16*1.5 | 10 | 06 | 10 | 35.25 | 3.5 | 45.2 | 22 |
| 20491C-18-06 | M18*1.5 | 10 | 06 | 12 | 35.25 | 3 | 47.25 | 24 |
| 20491C-22-08 | M22*1.5 | 12 | 08 | 15 | 41 | 4.5 | 53 | 27 |
| 20491C-26-10 | M26*1.5 | 16 | 10 | 18 | 56.5 | 4 | 60 | 30 |
| 20491C-30-12 | M30*2 | 20 | 12 | 22 | 65.5 | 7 | 68.5 | 36 |
| 20491C-36-12T | M36*2 | 20 | 12 | 28 | 66.2 | 6.5 | 67.5 | 41 |
| Nota: 1. Para uso com mangueira trançada. | ||||||||
| 2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20492C-xx-xx. | ||||||||
