Multi-vedante fêmea BSP

Solicite uma cotação

Sobre nós: http://shimge-pump.com.br/1-2-horizontal-multi-stage-centrifugal-pump/245911/index.html

22111Y

Multi-vedante fêmea BSP 22111Y DKRF

Nº da peça		Furo da mangueira		Dimensões
Trançado	Espiral	Rosca e	DN	Traços	A	C	S1
22111Y-02-04Z	-	G1/8"x28	6	4		19	2	14
22111Y-04-04Z	-	G1/4"x19	6	4		19.5	4	19
22111Y-06-05Z	-	G3/8"x19	8	5		20	5	22
22111Y-06-06Z	22112Y-06-06Z	G3/8"x19	10	6		20.5	5	22
22111Y-06-08Z	22112Y-06-08Z	G3/8"x19	12	8		21	5	22
22111Y-08-06TZ	22112Y-08-06TZ	G1/2"x14	10	6		20	6	27
22111Y-08-08Z	22112Y-08-08Z	G1/2"x14	12	8		23	6	27
22111Y-08-10Z	22112Y-08-10Z	G1/2"x14	16	10		23.5	6	27
22111Y-10-10Z	22112Y-10-10Z	G5/8"x14	16	10		24	8	30
22111Y-10-12Z	22112Y-10-12Z	G5/8"x14	20	12		25	8	30
22111Y-12-08TZ	22112Y-12-08TZ	G3/4"x14	12	8		23	9.5	32
22111Y-12-10Z	22112Y-12-10Z	G3/4"x14	16	10		25.5	9.5	32
22111Y-12-12Z	22112Y-12-12Z	G3/4"x14	20	12		26	9.5	32
22111Y-16-12TZ	22112Y-16-12TZ	G1"x11	20	12		24.5	11	41
22111Y-16-16Z	22112Y-16-16Z	G1"x11	25	16		28	11	41
22111Y-20-16TZ	22112Y-20-16TZ	G1.1/4"x11	25	16		28	11	50
22111Y-20-20WZ	22112Y-20-20WZ	G1.1/4"x11	32	20		29.5/31.6	10	50
22111Y-24-24WZ	22112Y-24-24WZ	G1.1/2"x11	40	24		37/40	11.5	55
22111Y-32-32WZ	22112Y-32-32WZ	G2"x11	50	32		34/37.4	15	70
Nota:
1. A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22141Y

Multi-vedante fêmea BSP 45° 22141Y DKRF

Nº da peça		Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	H	S2
22141Y-02-04Z	-	G1/8"x28	6	4	43.7	2	21.6	14
22141Y-04-04Z	-	G1/4"x19	6	4	43.4	4	21.3	19
22141Y-06-05Z	-	G3/8"x19	8	5	46.2	5	22.9	22
22141Y-06-06Z	22142Y-06-06Z	G3/8"x19	10	6	47.8	5	23.5	22
22141Y-06-08Z	22142Y-06-08Z	G3/8"x19	12	8	60.4	5	25.4	22
22141Y-08-04TZ	-	G1/2"x14	6	4	43.9	6	23.8	27
22141Y-08-06TZ	22142Y-08-06TZ	G1/2"x14	10	6	42.5	6	18.2	27
22141Y-08-08Z	22142Y-08-08Z	G1/2"x14	12	8	62.1	6	27.2	27
22141Y-08-10Z	22142Y-08-10Z	G1/2"x14	16	10	73	6	29	27
22141Y-10-10Z	22142Y-10-10Z	G5/8"x14	16	10	73.2	8	28.9	30
22141Y-10-12Z	22142Y-10-12Z	G5/8"x14	20	12	79.8	8	32.5	30
22141Y-12-08TZ	22142Y-12-08TZ	G3/4"x14	12	8	63.2	9.5	28.3	32
22141Y-12-10Z	22142Y-12-10Z	G3/4"x14	16	10	70.4	9.5	29.6	32
22141Y-12-12Z	22142Y-12-12Z	G3/4"x14	20	12	80	9.5	33.2	32
22141Y-16-12Z	22142Y-16-12Z	G1"x11	20	12	81.6	11	33.5	41
22141Y-16-16Z	22142Y-16-16Z	G1"x11	25	16	89.2	11	35	41
22141Y-20-16TZ	22142Y-20-16TZ	G1.1/4"x11	25	16	87	9.1	32.9	50
22141Y-20-20WZ	22142Y-20-20WZ	G1.1/4"x11	32	20	102.9/105	10	41.2	50
22141Y-24-24WZ	22142Y-24-24WZ	G1.1/2"x11	40	24	119.8/122.8	11.5	49	55
22141Y-32-32WZ	22142Y-32-32WZ	G2"x11	50	32	137.4/140.8	15	53	70
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22191Y

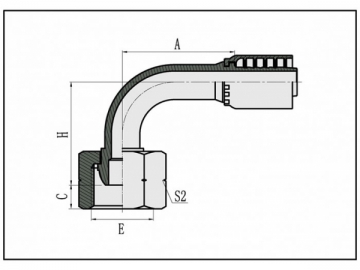

Multi-vedante fêmea 90° BSP 22191Y DKRF

Nº da peça		Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	H	S2
22191Y-02-04Z	-	G1/8"x28	6	4	30	2	38	14
22191Y-04-04Z	-	G1/4"x19	6	4	30	4	38	19
22191Y-04-05Z	-	G1/4"x19	8	5	33	4	41.5	19
22191Y-06-05Z	-	G3/8"x19	8	5	33	5	42	22
22191Y-06-06Z	22192Y-06-06Z	G3/8"x19	10	6	35.3	5	44.3	22
22191Y-06-08Z	22192Y-06-08Z	G3/8"x19	12	8	41	5	50	22
22191Y-08-06TZ	22192Y-08-06TZ	G1/2"x14	10	6	35.3	6	44.3	27
22191Y-08-08Z	22192Y-08-08Z	G1/2"x14	12	8	41	6	52.5	27
22191Y-10-10Z	22192Y-10-10Z	G5/8"x14	16	10	56	8	57.5	30
22191Y-10-12Z	22192Y-10-12Z	G5/8"x14	20	12	65.5	8	67	30
22191Y-12-08TZ	22192Y-12-08TZ	G3/4"x14	12	8	41	9.5	52	32
22191Y-12-10Z	22192Y-12-10Z	G3/4"x14	16	10	56	9.5	58.5	32
22191Y-12-12Z	22192Y-12-12Z	G3/4"x14	20	12	64.9	9.5	68	32
22191Y-16-12TZ	22192Y-16-12TZ	G1"x11	20	12	65.5	11	65	41
22191Y-16-16Z	22192Y-16-16Z	G1"x11	25	16	76.7	11	75	41
22191Y-20-16TZ	22192Y-20-16TZ	G1.1/4"x11	25	16	76.7	10	72	50
22191Y-20-20WZ	22192Y-20-20WZ	G1.1/4"x11	32	20	92.3/94.4	10	85.3	50
22191Y-24-24WZ	22192Y-24-24WZ	G1.1/2"x11	40	24	109.4/112.4	11.5	108	55
22191Y-32-32WZ	22192Y-32-32WZ	G2"x11	50	32	133.1/116.5	15	123.8	70
Nota:
1A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral .
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
