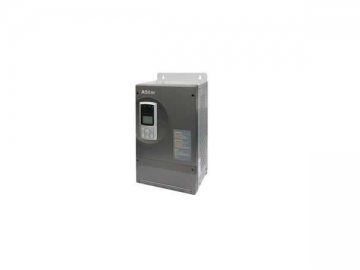

Inversor vetorial,
Vantagens:
1. Controle de vetores com avançado sensor de velocidade, que reduz a sensibilidade aos parâmetros do motor para aumentar o controle.

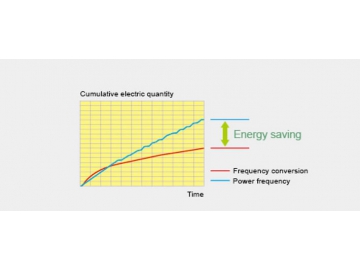

2. O modo de economia de energia, monitora o tamanho real de carga e ajusta automaticamente a tensão do motor e corrente em conformidade.

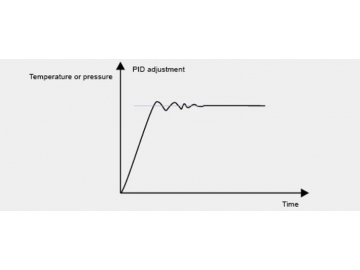

3. Alta capacidade de torque, utilizando controle de tecnologia PID, que monitora as mudanças de velocidade e mantém cargas constantes.
4. Flexível entrada/saída dos terminais, com mais de 60 funções e 15 funções opcionais da saída analógica, para calibrar curva e precisão.
5. Função de limitação de corrente, o qual permite que o conversor de frequência seja operado dentro dos valores atuais limitados do hardware antes de alcançar a sobrecarga e possíveis danos.

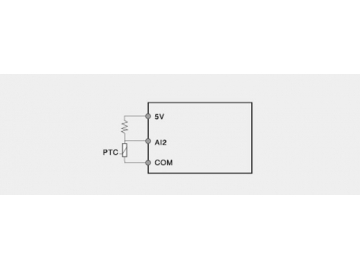

6. Proteção contra superaquecimento do motor, que desliga o conversor de frequência em tempo de inatividade quando a temperatura sobe.

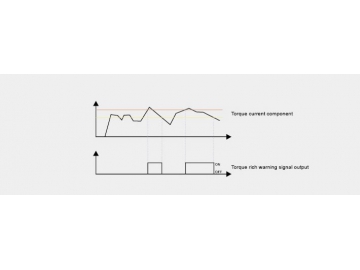

7. Protege o limite de torque mecânica
8. Controle de inclinação, que ajusta as velocidades de rotação quando vários motores de acionamento com a mesma carga, para que a máquina seja equilibrada.

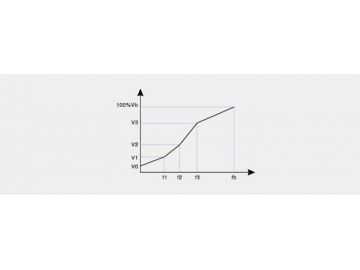

9. Flexível multe estágio, controle V/F que se adapta a eficiência com diferentes cargas.

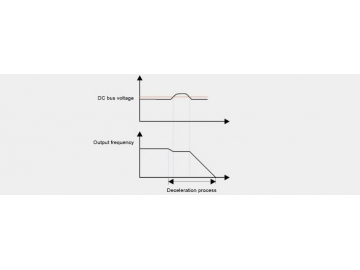

10. Proteção de sobretensão

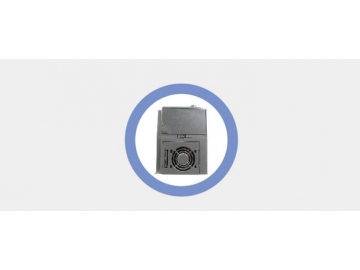

11. Ventilador com estrutura compacta e fácil de instalar.
12. O módulo Infineon IGBT, garante confiabilidade e uma ampla gama de tensão, o qual faz com que a energia do inversor grade seja adaptável para flutuação. Certificado pela TUV.
| ITEM | ESPECIFICAÇÕES | |
| Entrada principal | Tensão nominal e frequência | Classe monofásico 200V: 200V-240V, 50Hz / 60Hz |
| Classe 3-fases 400V: 380V-480V, 50Hz / 60Hz | ||
| Valor admissível de mudança | Tensão: 380V-15% ~ 480V 10%; Frequência: 15% | |
| Saída principal | Tensão de saída | Tensão máxima de saída é igual à tensão de entrada |
| Frequência de saída | 0.5 Hz to 400 Hz | |
| Capacidade de sobrecarga | 150% da corrente nominal de saída para 60s, 200% da corrente nominal de saída para 2s | |
| Controle de desempenho | Modo de modulação | 3-fases PWM, 2 fases PWM |
| Modo de controle | Controle V/f para o torque constante, controle V/f para carga quadrática, Controle vetorial sem PG (controle de circuito aberto), economia de energia | |
| Método para definição do comando de marcha | Terminal externo, painel do teclado ou comunicação serial | |
| Método para definição do comando de velocidade | Ajuste analógico, teclado, comunicação serial, ALTO/BAIXO, configuração de velocidade do terminal externo | |
| Resolução da configuração de velocidade | Teclado: 0,1 Hz | |
| Ajuste analógico: 0,05 / 50Hz (10bit) | ||
| Precisão do controle de velocidade | Controle V/F:±2% | |
| Controle vetorial sem PG (controle de circuito aberto): ± 0,2% | ||
| Faixa do controle de velocidade | Controle V/F 1:40 | |
| Controle vetorial sem PG (controle de circuito aberto) 1:200 | ||
| Aceleração e desaceleração tempo | 0-3200.0s | |
| Frequência de comutação | 1,5 kHz ~ 12 kHz, de acordo com a temperatura da junção, reduz automaticamente a frequência de comutação | |
| Entrada analógica | Número | 2 maneiras: AI1 、 AI2 |
| Tipo | Tensão DC ou corrente DC | |
| Faixa de entrada máxima | AI2: Recebe sonda de entrada de 0 até 10VDC ou PTC | |
| Saída analógica | Número | 1 maneira: AO1 |
| Tipo | Tensão DC ou corrente DC | |
| Faixa de entrada máxima | Tensão de saída: 0 a 10V, Corrente de saída: 0/4 a 20 mA | |
| Entrada lógica | Número | 0.75kw-11kW: LI1, LI2, LI3, LI4, AI1, AI2 15kW 500kW-: LI, LI2, LI3, LI4, LI5, LI6, LI7, LI8, AI1, AI2 Nota: 2 entradas lógica virtual, capaz de configurar AI1 e AI2 na porta de entrada lógica (lógica positiva ou lógica negativa) |
| Tipo | Fonte ou sumidouro | |
| Faixa de entrada máxima | 0-24VDC | |
