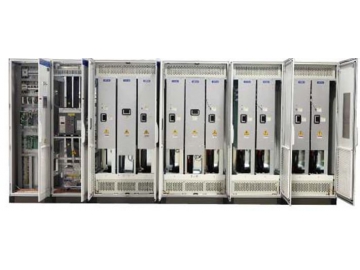

Inversor de frequência tipo gabinete,
Solicite uma cotação
série AS700
A série AS700 dos inversores de frequência tipo gabinete, são projetados para uso elevação industrial, dentro de grandes, guindastes de pórtico, pórticos, pontes de costa e outros guindastes, bem como em máquinas para controle de processo, dentro da fabricação de papel, metalurgia, mineração, cimento, energia, química, indústrias de petróleo e gás natural. Estes flexíveis inversores impulsionado AC, têm uma ampla gama de potência e tensão até 690V e uma variedade de configurações programáveis para atender diferentes aplicações dos inversores de gabinete. O inversor de gabinete é configurado com um módulo regenerativo de energia, que garante uma longa vida útil e eficiente em termos de energia e operação, utiliza a tecnologia para controle de vetores, o qual permite uma conversão rápida entre os modos de geração de energia elétrica e de alto desempenho.
Características
1. S3i - n*S3i e S4i - n*S4i placa de controle localizada for a do módulo
2. Placa de Circuito com revestimento
3. Programação extensível porta I/O
4. Comunicação Profibus DP
5.Entrada isolamento elétrico
6. Contador AC ao lado da linha de entrada
7. Filtro LCL embutido
8. Filtro Du/dt (nx na dimensão esboço)
9.Projeto ideal para a instalação do armário
10. Design compacto
11.Ventilador e condensador de arrefecimento com longa vida útil
12. Fusível DC, com a base ou o interruptor de fusível DC circuito de carga
13.Porta de armário / componentes top com proteção IP21 nível-IP54
Conexão de alimentação | Gama de tensão e potência | 3-fases U 3N : 3-fases U 5N : 3-fases U 7N : |
Frequência de entrada | | |
Frequência de conexão | Uma vez por minuto ou menos (estado normal) | |
Fator de potência | CosΦ1=1 (onda fundamental) CosΦ=0.99 (tudo) | |
Eficiência (potência nominal) | 97% (carregador IGBT) | |
Motor connection | Tensão > 500V uni tensão> unit 500V | 3- tensão de saída da fase |
Frequência | (0...100Hz usando du/filtro dt) | |
Baixa intensidade ponto magnético | | |
Condições ambientais | Temperatura ambiente | -10 ℃ (livre de gelo)... 40 ℃ |
Temperatura de armazenamento | | |
Temperatura transporte | | |
Humidade relativa | 5~95% RH, livre de condensação, corrosão, gotejamento de água | |
Método de resfriamento | Seco, ar limpo | |
Armazenamento | IEC60721-3-1, Classe 1C2 (gás químico) Classe 1S2 (partícula sólida) | |
Transporte | IEC60721-3-2, Classe 2C2 (gás químico) Classe 2S2 (partícula sólida) | |
Operação | IEC60721-3-3, Classe 3C1/3C2* (gás químico) Classe 3S2 (partícula sólida) C= substância ativa química, S= substância ativa mecânica, * Revestimento da placa de circuito | |
Altitude | Max 1000m (incluído), 100% de carga (sem capacidade de redução) 1000 ... 4000 e acima: 1% de redução para a ascensão de 100m | |
Desempenho à prova de choque EN50178/EN60068-2-6 | Dentro de 3 ... 30 Hz: amplitude de 1 mm (pico) Dentro de 30 ... 150 Hz: aceleração máx. de 1G | |
Nível de proteção | IP21 | |
EMC (seguindo EN1800-3 Standard) | CE, cláusulas de baixa tensão 73/23/EEC, incluindo as cláusulas de altera 93/68/EEC, cláusulas mecânicas 98/37/EC, EMC cláusulas 89/336/EEC, incluindo as cláusulas que alteram 93/68/EEC, sistema de garantia de qualidade ISSO 9001 e sistema de meio ambiente ISO 14001 Opcional até a série Rx em séries AS700-02 para vendas não-restritas em segundo ambientes Configuração opcional com entrada de corrente menor que 1000A para vendas restritas em primeiros ambientes |
Controle de conexão | Tensão de entrada analógica | Grupo 2, 0... 10V (ou -10V... 10V controle de alavanca), Ri=200kΩ, resolução de 0,1%, precisão ± 1% |
Corrente de entrada analógica | 0(4)...20mA, diferencial Ri=250Ω | |
Entrada digital | 8, lógica positiva ou negativa: 18...30VDC | |
Tensão auxiliar | DC24V, ±15%, máx. 250mA | |
Tensão de referência de saída | ±10V, ±3%, carga máxima 10mA | |
Saída analógica | Grupo 2, 0 (4) ... 20mA, Ri máx. 500Ω, resolução 10-digit, precisão ±2% | |
Relé de saída | Relé de três saídas, com comutação programáveis Capacidade de comutação: 24VDC/8A, 250VAC/8A, 125VDC/0,4A Carga de interruptor min: 5V/10mA | |
Recursos de controle | Método de controle | Função para controle de velocidade controle de torque com livre opção de dois métodos de controle |
Momento de inicio | 180% 0Hz (com controle de vetores cartão de PG) | |
Faixa de controle de velocidade | 1:1000 (com controle de vetores PG) | |
Controle de torque | CosΦ1=1 (onda fundamental) CosΦ=0.99 (tudo) | |
Controle de velocidade | Precisão estática: em circuito fechado, 0,01% da velocidade nominal Precisão dinâmico: em circuito fechado, 2...4 ms a 100% torque binário | |
Capacidade de sobrecarregar | 1,8x corrente nominal de saída (ou seja, a sobrecarga de 180%) com 60 anos de duração; 2x saída de corrente nominal (i.e. sobrecarga de 200%), com duração de 10s | |
Frequência portadora | 2-8 kHz | |
Compensação automática binário | Pré-excitação e torque de partida pré-compensação | |
Função de memória neste momento | Fornecer cerca de 70% do momento de memória (ajustável) antes de reiniciar para não escorregar | |
Controle de lógica de freio | Banda tipo controle de lógica do freio confiável em velocidade zero, com tempo ajustável, o que evita grande impacto atual do motor e evita escorregar | |
Medição da relação de carga | Manter o torque necessário exigido na carga enquanto a banda tipo de freio é liberado pela medição do sensor, através de pesos externos | |
Elevação de alta velocidade | Com a saída de corrente não maior do que a corrente nominal de velocidade máxima do motor, o inversor está sendo executado em modo de potência constante, tornando a velocidade nominal do motor. |
