Modelo BC05: Conector para micro inversor

Modelo BC05: Conector para micro inversor
Modelo BC05: Conector para micro inversor
Solicite uma cotação

Este produto foi suspendido e retirado das nossas prateleiras

Nossos conectores solares CA são usados para a conexão de micros inversores e cabos de barramento. O uso de plástico PPO / PC de engenharia de alta qualidade e o excelente desempenho de vedação garantem a confiabilidade e o desempenho. Este conector de painéis fotovoltaicos também apresenta uma excelente resistência à luz UV, ao roseado de sal, altas temperaturas, vibração e choque.

BC05
  • Alcance de energia: 3 núcleos
  • Linha principal de corrente e voltagem nominal: 300V 30A
  • Ramal da corrente e voltagem nominal: 300V 8A
  • Classificação à prova de água: IP68(1.5m,24h)
  • Classificação de inflamabilidade: UL94-V0
  • Resistência de isolamento: >5MΩ
  • Isolamento da voltagem: 1500V AC (10mA,1Min)
Parâmetros técnicos

Geral

Número de pinos 2P PE
Linha principal da corrente nominal 32A (Usa 10AWG/6mm² cabo de cobre)
Linha principal de voltagem nominal 300V
Ramal da corrente nominal 12A (Usa 16AWG/1.5mm² cabo de cobre)
Ramal de voltagem nominal 300V
Resistência de contato ≤5mΩ
Tensão suportável da freqüência da potência 1500V AC
Categoria de sobre voltagem
Grau de poluição de fechamento 2(acoplado)
Classe de proteção IP68(1.5m, 24hour)
Retirar força 50~100N
Classificação de inflamabilidade UL94-V0
Temperatura nominal -40℃~ 85℃

Dados de conexão

Especificação de cabo aplicável Linha principal: 14/12/10AWG; Ramal: 16/18AWG
Diâmetro externo do cabo aplicável Linha principal: 10~13mm; Ramal: 7~9.5mm
Sistema de bloqueio Fecho
Linha principal de conexão Prensagem de parafuso
Linha do ramal de conexão Crimpagem

Materiais

Material de estrutura externa PPE
Material do terminal Liga de zinco e cobre
Tratamento da superfície terminal Linha principal: estanhado; linha do ramal: banhado de ouro
Material de vedação Borracha de silicone

Estândar

PPP 59015A:2013 TUV teste estândar
ANSI/UL6703-2017 CSA teste estândar
RoHS Compatível Sim

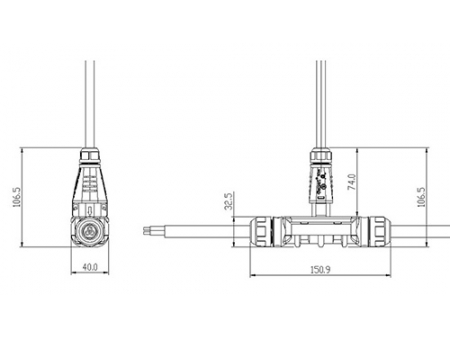

Dimensões

Comprimento 150mm
Largura 40mm
Altura 110mm
