Inversor de frequência para guindastes,
Características
1. Função de memória torque: Ao frear, o inversor registra o torque de saída, para quando a máquina começar novamente, o valor de torque seja recriado para evitar o deslizamento.
2. Alto torque de arranque
Controle V/F
Torque de partida: 150%/1-3HZ (faixa de regulação da velocidade: 1:50 precisão de velocidade estável ± 0,5%)
Controle vetorial em circuito aberto
Torque de partida: 200%/0.3-0.5HZ (faixa de regulação: 1:200, precisão de velocidade estável ± 0,2%)
Controle vetorial de circuito fechado
Torque de partida: 200%/0min-1 (faixa de regulação: 1:1000, precisão de velocidade estável ± 0,02%)
3. Função magnética fraca
O inversor calcula a velocidade máxima de acordo com a carga, para maior eficiência em cargas mais leves.
| Carga pesada/Carga super-pesada | Carga pesada | Carga super-pesada |
| Tolerância de sobrecarga | 150% 1 min | 150% 1 min, 200% 2s |

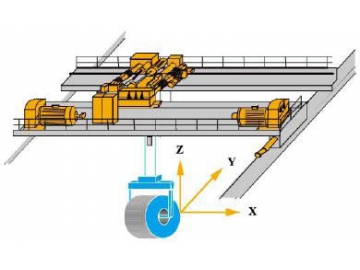

| Áreas de aplicação | Guindaste deriva, mecanismo giratório etc. | Mecanismo de elevação da grua |
5. Apoia várias funções de comunicação, como a RS-485 e de rede de campo PROFIBUS-DP.
6. Funções de auto-aprendizagem abrangente para motores estáticos e motores rotativos.
7. Projetado para ser compacto, com uma ampla faixa de tensão, dutos de ar independentes, proteção do terminal, alertas de superaquecimento e função da potência de auto teste.
Especificações técnicas| Entrada de energia | Potência de entrada | 220~240V opcional com fonte de alimentação de 3-fases |
| Frequência de entrada | 45~65Hz | |
| Variação de tensão admissível | Fator de desequilíbrio da tensão <3% | |
| Quedas de tensão transientes | Para a 3-fases AC 380V~460V da fonte de alimentação, quando a tensão de entrada < AC300V, sob-tensão após 15ms (teste com carga de 85%) |
| Saída de energia | Tensão de saída do motor | 0VAC~100% de tensão de entrada, fonte de alimentação de 3 fases |
| Frequência de saída | Controle de vetores: 0.00 ～ 120.00Hz | |
| Classe de sobrecarga | Carga pesada (40 ℃ ): 150%, 1 min; 200%, 3s | |
| Eficiência (plena carga) | 7,5kW e abaixo ≥ 93%; 45kW e abaixo ≥ 95%; 55kW e acima de 98% ≥ | |
| Precisão de frequência de saída | ±0.1% (instrução análoga 25±10 ℃ ) |
| Condições ambientais | Localização | Instale verticalmente em um armário elétrico bem ventilado; Método de instalação horizontal ou outro não é permitido. O meio de arrefecimento é o ar. Instale em um ambiente sem exposição à luz solar direta, poeira, gases corrosivos, inflamáveis, névoa de óleo, vapor e gota de água. |
| Temperatura ambiente. | -10 ～ 40 ℃ | |
| Redução de temperatura | Temperatura ambiente> 40 ℃ , para cada 1 ℃ ascensão, corrente nominal de saída diminui 1%, 50 ℃ no máximo | |
| Altitude | 1000m | |
| Altura de desclassificação | > 1000 m, para cada 100m elevador, corrente nominal de saída diminui 1% (3000m no máximo) | |
| Humidade ambiente | 5 ~ 95%, sem condensação | |
| Vibração | Em conformidade com a seguintes condições de vibração: 3,5 m/s2, 2~9 Hz; 10 m/s2, 9~120Hz; | |
| Temperatura de armazenamento. | -40 ～ 70 ℃ | |
| Grau de proteção | IP00, IP20 |
| Outros | Tipo de Refrigeração | Refrigeração por ar forçado |
| Método de Instalação | No gabinete | |
| Certificação | CE |
