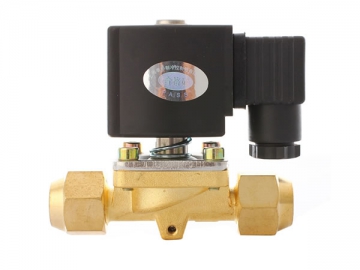

Válvula solenoide com diafragmas
Descrição
A válvula solenoide da série SV, é uma válvula solenoide fechada de duas vias ou uma válvula solenoide aberta normal com diafragmas. Elas são amplamente utilizadas em sistemas de refrigeração, pneumáticos e hidráulicos, caldeiras e combate a incêndios. As válvulas solenoides utilizam uma bobina magnética totalmente fechada e fichas DIN de padrão internacional, assegurando um excelente isolamento, desempenho à prova d'água, resistência à humidade, resistência à vibração e resistência à corrosão.
Princípio de funcionamento
Durante a energização da bobina, a potência eletromagnética alimenta uma pequena abertura. A pressão na parte superior da válvula é reduzida, assim, ocorre uma diferença de pressão entre os dois lados do diafragma e conduz ao diafragma que eleva na abertura principal. Quando a bobina perde energia, a haste do obturador vai cair e fechar a abertura, devido à força da mola e seu peso. O meio de fluxo entra na parte superior do diafragma através de um furo de borboleta, equilibrando assim a pressão em ambos os lados do diafragma. Uma vez que a pressão estiver equilibrada, o diafragma vai cair e fechar a abertura principal.
Vantagens
1. Vários tipos de válvulas de solenóide estão disponíveis: diafragma, pistão, válvulas bi-flow bidirecionais e mais
2. Eles são amplamente utilizados em sistemas de refrigeração, pneumáticos e hidráulicos, caldeiras e combate a incêndios.
3. Excelente isolamento, resistente a água e umidade, resistente à vibração, resistente à corrosão.
4. Estas válvulas usam uma bobina magnética totalmente fechada e um plugue elétrico de padrão internacional DIN
5. Certificados: ISO, CQC, CE, DNV e outros.
Dados técnicos da válvula solenóide com diafragmas
Temperatura ambiente: -20 ~ 50 ° C
Temperatura do líquido: -25 ~ 120 ° C
Pressão máx. de trabalho: 3MPa
Pressão máx. de teste: 3.5MPa
Meio disponível: R134a, R22, R407C, R404A / 507
Potência nominal:
AC: 24V, 36V, 110V, 220V, 380V
DC: 12V, 24V, 110V, 220V
| Explicação | Código da válvula | Tamanho da porta | Formulário de conexão | Código aberto normal | Tamanho da conexão | Potência nominal | |
| Modelo | SV | 16 | W | W-L | K | 3/4 | AC220V |
| Explicação | SV: Com diafragmas | Tamanho da porta (mm) | Omit for flare SAE W: Solder ODF G: Internal Thread Omitir para alargamento SAE W: Soldador ODF G: Fio interno | 410A | Omitir para válvula fechada normalmente K: Válvula aberta normalmente | Tamanho da conexão omitido para tamanho de conexão padrão | Potência nominal (V) |
| NSV: Com pistões | |||||||
| SSV: B-flow | |||||||
| Notas | O modelo SV16WK-3/4-AC220V é um exemplo na tabela. | ||||||
| A ordem na tabela não é adequada para SV1.6, SV2, SV3 série e tipo NSV6A | |||||||
| Formulário de conexão | Modelo | Dimensão de conexão | Valor Kv (m3/h) | Abertura diff. pressão (MPa) | Dimensão (mm) | |||||
| (mm) | (in.) | Min | Máx. | Comprimento | Largura | Altura | ||||
| A.C. | D.C. | |||||||||
| Flare SAE | SV6 | Φ8 | 5/16 | 0.4 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 |
| SV8 | Φ10 | 3/8 | 1 | 85 | 45 | 97 | ||||
| SV10A | Φ12 | 1/2 | 1.8 | 85 | 45 | 97 | ||||
| SV13A | Φ16 | 5/8 | 3 | 89 | 45 | 97 | ||||
| SV16 | Φ19 | 3/4 | 4.5 | 118 | 60 | 120 | ||||
| SV19 | Φ22 | 7/8 | 5 | 118 | 60 | 120 | ||||
| Soldador ODF | SV6W | Φ8 | 5/16 | 0.4 | 126 | 45 | 97 | |||
| Φ10 | 3/8 | 126 | 45 | 97 | ||||||
| Φ12 | 1/2 | 126 | 45 | 97 | ||||||
| SV8W | Φ10 | 3/8 | 1 | 126 | 45 | 97 | ||||
| Φ12 | 1/2 | 126 | 45 | 97 | ||||||
| SV10AW | Φ12 | 1/2 | 1.8 | 126 | 45 | 97 | ||||
| Φ16 | 5/8 | 126 | 45 | 97 | ||||||
| SV13AW | Φ16 | 5/8 | 3 | 150 | 45 | 97 | ||||
| Φ19 | 3/4 | 150 | 45 | 97 | ||||||
| Φ22 | 7/8 | 150 | 60 | 120 | ||||||
| SV16W | Φ19 | 3/4 | 4.5 | 190 | 60 | 120 | ||||
| Φ22 | 7/8 | 190 | 60 | 120 | ||||||
| SV19W | Φ22 | 7/8 | 5 | 190 | 60 | 120 | ||||
| Φ25 | 1 | 215 | 60 | 120 | ||||||
| Φ28 | 1-1/8 | 240 | 72 | 120 | ||||||
| SV25W | Φ28 | 1-1/8 | 9.5 | 0.03 | 240 | 72 | 120 | |||
| Φ32 | 1-1/4 | 240 | 72 | 120 | ||||||
| Φ35 | 1-3/8 | 260 | 86 | 130 | ||||||
| SV32W | Φ35 | 1-3/8 | 15 | 260 | 86 | 130 | ||||
| Φ42 | 1-5/8 | 260 | 86 | 130 | ||||||
| Φ48 | 1-7/8 | 260 | 86 | 130 | ||||||
| Φ54 | 2-1/8 | 260 | 86 | 130 | ||||||
Valor Kv: fluxo de água em m3/h a uma queda de pressão na válvula de 0,1 MPa, ρ = 1000kg / m3
Cartas após o modelo: "A" significa tipo melhorado, "W" significa solda ODF. "K" significa válvulas abertas normais.
Os serviços OEM estão disponíveis com base em uma quantidade mínima de 500 unidades por modelo. Para maiores informações entre em contato conosco.
