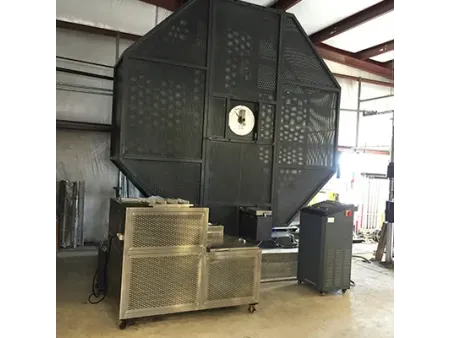

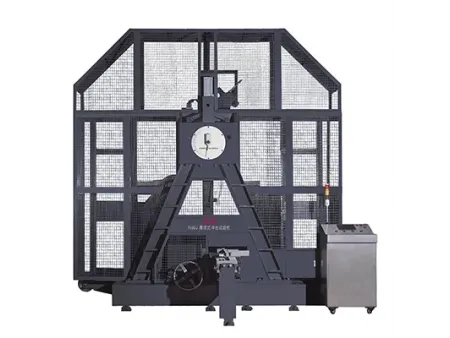

Máquina de ensaio de impacto pendular para metais, ensaio de rasgo dinâmico (teste DT)
Solicite uma cotação
Série PIT-E (5000J-7500J)
A máquina de ensaio de impacto pendular foi projetada especificamente para testes de rasgo dinâmico (DT) de materiais metálicos.
Normas
ASTM E604, GB/T 5482
Características
- Operação totalmente automatizada
Esta configuração da máquina de teste de impacto suporta alimentação automática de amostras, execução de impacto, elevação do pêndulo e remoção de amostras, permitindo um fluxo de trabalho verdadeiramente automatizado. - Base e estrutura resistentes
Uma base de aço carbono de alta resistência combinada com uma estrutura de aço em forma de H de 300x300 proporciona excelente rigidez e estabilidade estrutural. Esta arquitetura absorve eficazmente a vibração induzida pelo impacto. A bigorna da amostra é fabricada em aço 45# (forjado e temperado), oferecendo excelente resistência e alta precisão de medição. - Pêndulo de alta resistência
Projetado para alta rigidez axial e lateral, o pêndulo garante uma transferência de energia consistente e confiável durante cada impacto. O conjunto do pêndulo oscilante inclui: corpo do pêndulo, braço, gancho e percussor. O braço do pêndulo é usinado em aço 45# em um perfil de viga H. O corpo e o braço são totalmente temperados para maior integridade estrutural. O percussor é feito de aço ferramenta endurecido, atingindo uma dureza de ~62 HRC, proporcionando excepcional resistência ao desgaste. - Três níveis de energia de impacto
Vários níveis de energia selecionáveis podem ser alcançados sem alterar o pêndulo, oferecendo maior conveniência e maior eficiência de teste. - Sistema automatizado de alimentação e posicionamento de amostras
Um sistema projetado para o manuseio rápido, preciso e seguro de amostras Fluxo de trabalho:
① Amostra colocada na mesa de alimentação;
② O cilindro de posicionamento define o comprimento da amostra;
③ O cilindro de transferência move a amostra para a zona de pré-suporte;
④ O cilindro de carregamento empurra a amostra para a posição final de teste;
⑤ Todos os cilindros retornam automaticamente às posições padrão - Conjunto robusto de suporte de amostras
Uma estrutura combinada de bloco de suporte e bigorna oferece alta capacidade de carga. A bigorna é produzida em aço Cr-Mn endurecido (58-62 HRC), garantindo um suporte estável em condições de impacto de alta energia. - Plataforma de controle baseada em Siemens
Um PLC Siemens S7-200 oferece lógica de controle confiável, alto grau de automação, redução da carga de trabalho do operador e maior produtividade e segurança operacional.
Especificações técnicas
| Modelo | | |
| Energia máxima de impacto | 5000J | 7500J |
| Ângulo de impacto | 135° | 135° |
| Resolução angular | 0.1° | 0.1° |
| Distância do eixo de apoio ao centro de percussão | 1380 | 1500 |
| Velocidade de impacto | 6.797m/s | 7.087m/s |
| Vão de apoio, mm | 165±0.8 | 165±0.8, 406±1.5, 500±1.5, 600±1.5 (ajustável) |
| Raio de curvatura dos suportes, mm | 12.7±0.8 | 12.7±0.8, 35±0.5 |
| Ângulo de inclinação dos suportes | 11°±1° | 11°±1° |
| Raio da borda de impacto, mm | 12.7±0.8 | 12.7±0.8, 38±0.5 |
| Ângulo da ponta de impacto | 30°±1° | 30°±1° |
| Espessura da ponta de impacto, mm | 37 | 37 |
| Dimensão da amostra, mm | (180±2) x (40±1) x (5~16) | Amostra padrão: 180x40x5~16 Amostra não padrão: 460x120x25, 550x160x32, 650x200x40 |
| Peso | 6500kg | 10000kg |
| Dimensão, mm | 3700x2350x3800 | 3800 x 2905 x 3880 |
| Requisitos de energia | Trifásica, 5 linhas, AC 380V±10% 50Hz 850W | Trifásica, 5 linhas, AC 380V±10% 50Hz 5Kw |
