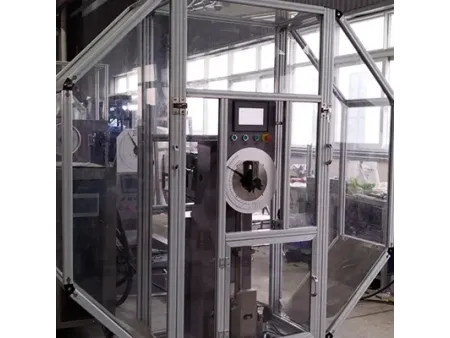

Máquina de ensaio de impacto pendular para metais, teste de impacto Charpy/Izod
Solicite uma cotação
Série PIT-G (150J-450J)
A máquina de ensaio de impacto pendular foi projetada para avaliar a resistência ao impacto de materiais metálicos sob condições de carga dinâmica. Ela suporta testes de impacto Charpy e Izod, tornando-a adequada para aplicações de controle de qualidade, educação e pesquisa.
Normas
ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, GOST 9454
Métodos de ensaio
Ensaio de impacto Charpy, ensaio de impacto Izod.
Características
- Teste multiangular
O pêndulo pode ser posicionado com precisão em qualquer ponto, permitindo uma ampla gama de ângulos de impacto e níveis de energia. Essa versatilidade é especialmente valiosa para ambientes de P&D. - Capacidade de teste duplo
Charpy e Izod: a máquina suporta testes de impacto Charpy e Izod sem a necessidade de reconfiguração complexa. A bigorna Charpy e o torno Izod integrados pneumaticamente opcionais permitem a troca rápida entre os métodos de teste sem a necessidade de substituir os acessórios - Operação de controle por software (opcional)
Com o pacote de controle opcional baseado em PC, o operador só precisa carregar a amostra, enquanto todas as demais funções são realizadas automaticamente por meio de comandos de software. - Pacote de impacto instrumentado (opcional)
Suporta a aquisição de força e velocidade em tempo real, gerando automaticamente curvas de impacto completas para análise avançada. - Sistema de baixa temperatura (opcional)
O condicionamento até -180 °C suporta testes Charpy de materiais que requerem avaliação de resistência a baixas temperaturas.
Especificações técnicas
| Modelo | PIT452G | |
| Energia máxima de impacto | 450J (300J, 150J) | |
| Resolução angular | 0.025° | |
| Distância do eixo de apoio ao centro de percussão | 750mm | |
| Velocidade de impacto | 1.40~5.24m/s | |
| Ângulo de impacto | 30°~150°, ajustável | |
| Momento do pêndulo | 150J | 80.8348N•m |
| 300J | 160.7695N•m | |
| 450J | 241.15 N•m | |
| Bigorna Charpy | Vão | 40mm |
| Raio de curvatura dos suportes | 1mm | |
| Ângulo de inclinação dos suportes | 11°±1° | |
| Faca de impacto Charpy | Raio da borda de impacto | 2mm(R2) ou 8mm(R8) |
| Ângulo da ponta de impacto | 30° | |
| Espessura do percussor | 16mm | |
| Faca de impacto Izod | Raio da borda de impacto | 0.8±0.2 |
| Ângulo da ponta de impacto | 75±1° | |
| Dimensão (com escudo de proteção) AxBxC | 1960x680x2000mm | |
| Peso | 800kg | |
| Alimentação elétrica | 220V±10%, 50Hz, monofásica | |
| Consumo de energia | 800W | |
