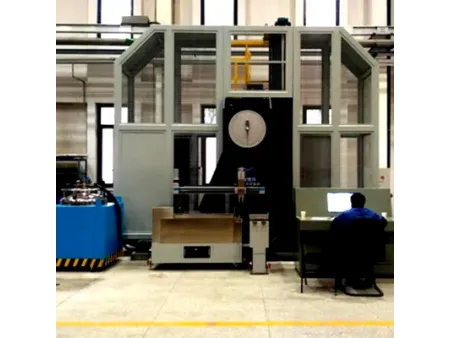

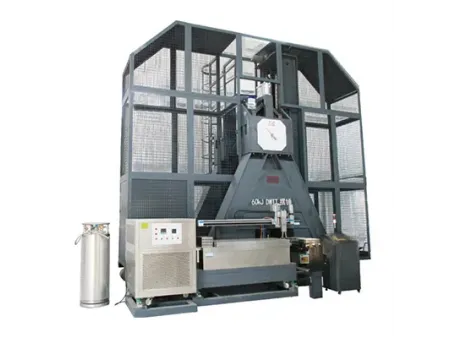

Máquina de ensaio de impacto pendular para metais, ensaio de rasgo por queda de peso (DWTT)
Solicite uma cotação
Série PIT-E (20 kJ-100 kJ)
Esta máquina de ensaio de impacto pendular foi projetada especificamente para testes de rasgo por queda de peso (DWTT) de aços ferríticos, aços para tubulações e outros materiais metálicos. Este teste avalia a resistência ao impacto de um material medindo a energia de impacto DWTT sob carga dinâmica. Ele também permite a observação da aparência da fratura dentro da faixa de temperatura de transição dúctil-frágil. O equipamento é amplamente utilizado no desenvolvimento de aços ferríticos e aços para tubulações de alta qualidade e parede espessa.
Normas
ASTM E436, GB/T 8363, API RP 5L3
Características
- Base e estrutura reforçadas
Uma base reforçada e uma estrutura de alta rigidez garantem estabilidade dimensional a longo prazo e medição precisa de energia, ao mesmo tempo que amortecem eficazmente a vibração residual após cada impacto. - Três níveis de energia de impacto
É possível selecionar vários níveis de energia sem alterar o pêndulo, oferecendo maior conveniência e maior eficiência de teste. - Operação totalmente automatizada
Esta configuração da máquina de teste de impacto suporta alimentação automática de amostras, execução de impacto, elevação do pêndulo e remoção de amostras, permitindo um fluxo de trabalho verdadeiramente automatizado. - Sistema de pêndulo de precisão
Um servomotor fornece torque constante para uma elevação precisa e repetível do pêndulo. O acionamento cicloidal aciona diretamente a embreagem, proporcionando uma estrutura compacta com alta taxa de redução, forte capacidade de sobrecarga e requisitos mínimos de manutenção. - Coleta automática de amostras
Após o teste, as amostras são transferidas automaticamente para fora do invólucro de proteção para uma recuperação segura e eficiente, aumentando significativamente o rendimento em ambientes de teste de alto volume. - Proteção de segurança total
Uma proteção de segurança totalmente fechada evita que os detritos da amostra escapem durante o impacto. A proteção integrada com intertravamento da porta e interruptor de limite garante a operação somente quando todas as condições de segurança são devidamente satisfeitas. - Plataforma de controle baseada em Siemens
Um PLC Siemens S7-200 fornece lógica de controle confiável, alto grau de automação, redução da carga de trabalho do operador e maior produtividade e segurança operacional.
Especificações técnicas
| Modelo | | |
| Energia de impacto máxima | 20000J, 30000J, 40000J | 100000J |
| Ângulo de impacto | 81.6°, 106.3°, 135° | 135°-63° |
| Distância do eixo de suporte ao centro de percussão | 2000mm | 2400mm |
| Velocidade de impacto | 5.788m/s, 7.088m/s, 8.183m/s | 5.07-8.96m/s |
| Vão de apoio | 254±0.8mm | |
| Raio de curvatura dos apoios | 14.3±0.5mm | |
| Ângulo de inclinação dos apoios | 11° | |
| Raio da borda de impacto | 25.4±0.4mm | |
| Espessura da ponta de impacto | 50.8±0.8mm | |
| Dimensão da amostra | 305 x 76.2 x (3-40) mm | |
| Peso | 40000kg | |
| Alimentação elétrica | AC 380V±10%, 50Hz, trifásica, 5 linhas | |
