Centro de usinagem CNC tipo pórtico，Série LM-2013

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/3-3-lm-2013-gantry-cnc-machine.html

Centro de usinagem de dupla coluna

Este centro de usinagem portal do tipo LM-2013 tem largura de 1400mm e uma bancada de trabalho de 2000×1000mm, o que faz com que seja ideal para suportar carregamento de mais de 3,000kg de materiais usinados ao mesmo tempo. Este centro foi especialmente projetado para usinar componentes de grande porte para aviões, navios, e outras indústrias pesadas.

Características técnicas

Modelo	LM-2013
Cursos
Curso do eixo X (mm)	2000
Curso do eixo Y (mm)	1400
Curso do eixo Z (mm)	800
Distância do nariz do eixo arvore à mesa (mm)	70-870
Largura da mesa (mm)	1400
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	2000×1000
Peso máximo sobre a mesa (kg)	3000
Rasgos T (largura - nº de rasgos x distância) (mm)	7-22×150
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)	6000
Cone	BT50φ190
Modo de transmissão do eixo	Transmissão por correia
Potência do eixo (KW)	18.5
Avanços
Avanço de corte (mm/min)	8000
Avanço rápido (m/min)	12/10/10
Largura da guia linear / número de trilhos (mm)	2-45X2-45Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)	4.5/4.5/7.0
Precisão de posicionamneto(mm)	0.035/1000
Precisão de repetibilidade (mm)	0.025
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	0.48
Potência requerida (KVA)	35
Pressão de ar (bar)	6.5
Peso da máquina (t)	18
Dimensão da máquina (mm)	5870×2630×3720

Componentes do centro de usinagem portal

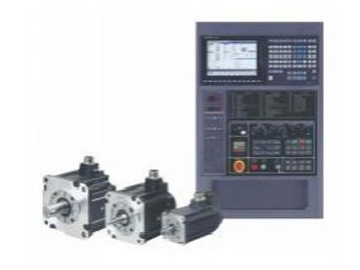

Sistema controle e motor
Guia quadrada

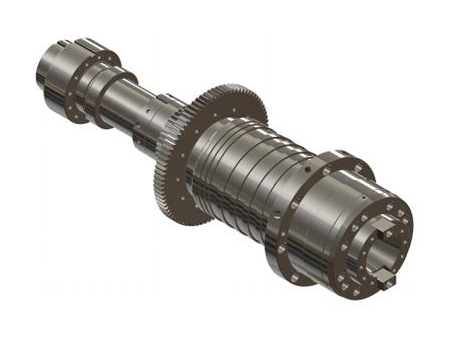

Eixo árvore mecânico, acionamento por engrenagem

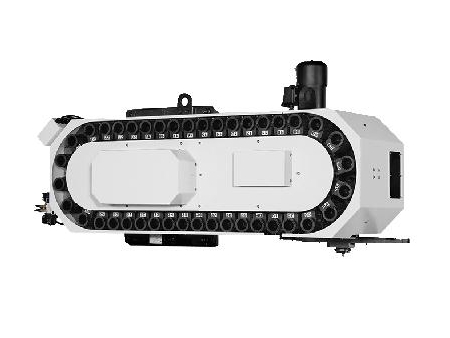

Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
