Prensa hidráulica para ajustar moldes tipo pórtico

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/1-6-gantry-type-die-spotting-press.html

Esta prensa hidráulica para ajustar moldes tipo pórtico é normalmente usada para moagem durante a produção de moldes e reparação após teste do molde. Pode tornar o processo de ajuste mais seguro e mais eficaz.

Seleção do modelo
De acordo com diferentes capacidades de pressão, fornecemos 8 tipos de máquinas variando entre as 68 e 500 toneladas. A área de ocupação do solo desta máquina situa-se entre os 4.42m² - 31.32m², por isso tenha em consideração estes valores para a escolha ideal do equipamento conforme as dimensões da sua fábrica.

Prensa hidráulica para ajustar moldes 68T-200T

Modelo		SX1008-68C	SX1411-100C	SX1613-160C	SX1815-200C
Capacidade de pressão	T	68	100	160	200
Capacidade de elevação	T	18	28	40	50
Capacidade de viragem	T	2.5	4	8	10
Capacidade de ejeção	T	2.2	2.2	6.3	6.3
Dimensão da mesa de trabalho	T	1000×800	1400×1100	1600×1300	1800×1500
Impulso de abertura da mesa superior	mm	1000	1300	1600	1800
Impulso de deslocação da mesa inferior	mm	1840	2500	2940	2940
Impulso de ejeção	mm	65	65	250	250
Ângulo de viragem da mesa superior	°	180	180	180	180
Peso máximo do molde	T	4	8	16	20
Dimensão externa (comp. x larg. x alt.)	mm	2600×1700×3900	4300×2350×5100	4950×2850×5800	5800×3000×6100
Peso	T	8	18	25	30

Prensa hidráulica para ajustar moldes 300T-500T

Modelo		SX2017-300C	SX2618-360C	SX3020-400C	SX3121-500C
Capacidade de pressão	T	300	360	400	500
Capacidade de elevação	T	65	90	120	120
Capacidade de viragem	T	12.5	16	25	30
Capacidade de ejeção	T	6.3	11.2	16	16
Dimensão d mesa de trabalho	T	2000×1700	2600×1800	3000×2000	3100×2100
Impulso de abertura da mesa superior	mm	2060	2500	2500	2800
Impulso de deslocação da mesa inferior	mm	3330	3530	3890	4800
Impulso de ejeção	mm	250	280	300	300
Ângulo de viragem da mesa superior	°	180	180	180	180
Peso máximo do molde	T	25	32	50	60
Dimensões externas (comp- x larg. x alt.)	mm	6500×3500×7300	6650×4070×7950	7050×4200×8300	7200×4350×8700
Peso	T	48	68	80	100

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Caraterísticas
Esta prensa de ajuste de moldes tipo pórtico realça os nossos altos requisitos para equipamentos de ajuste.

Toda a máquina é controlada por computador, dispondo de um visor largo para a execução de operações.
Adota um leitor digital MTS para testar a distância de deslocamento da base móvel do molde para um posicionamento mais preciso.
Tem funções automáticas de deteção e alerta de falhas. Tem função de proteção de molde aquando situações de baixa pressão.
A margem da placa do molde, a base inferior e a base central estão todas conectadas. Em prensas tradicionais toda a superfície está em contacto direto. Assim, a precisão de ajuste é aumentada.

Dispositivo opcional

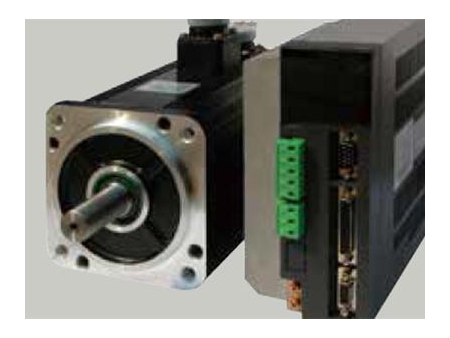

Sistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia

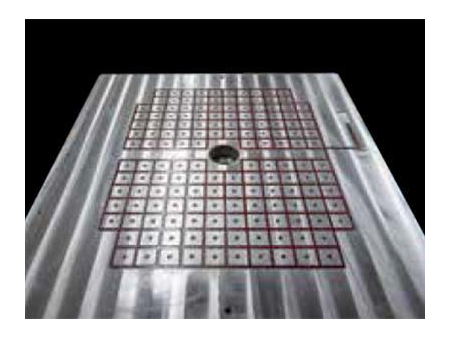

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.

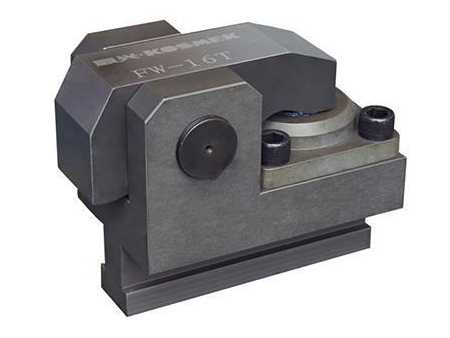

Sistema de fixação hidráulico
Oferecemos uma grande variedade de sistemas de fixação hidráulicos compatíveis com as prensas de ajuste de moldes, assim possibilitando aos clientes uma troca de moldes rápida e fiável.
