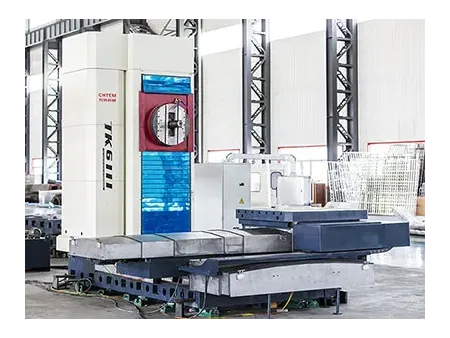

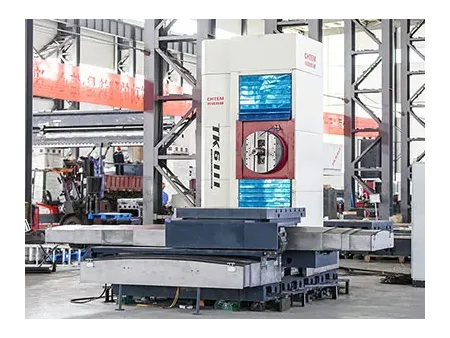

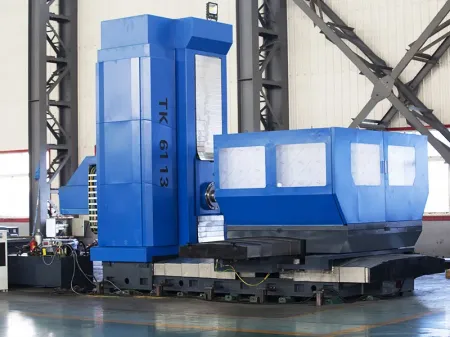

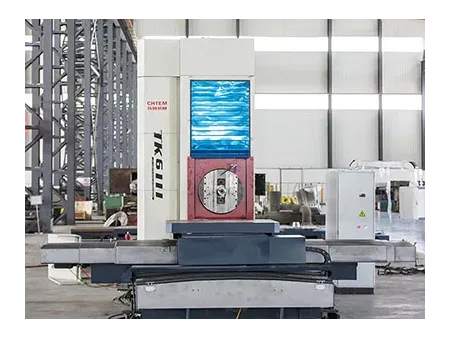

Mandriladora e fresadora CNC tipo mesa

Solicite uma cotação

Sobre nós: http://boringmill-br.com/2-cnc-table-type-boring-and-milling-machine.html

Fresadoras CNC para operações de usinagem de precisão de fresagem, mandrilamento, perfuração, alargamento e rosqueamento em peças grandes

Projetadas principalmente para mandrilamento e fresagem de alto desempenho, nossas máquinas de fresagem e mandrilamento CNC tipo mesa também se destacam em operações de perfuração, alargamento e fresagem plana. Elas são excepcionalmente adequadas para o processamento de peças tipo caixa, componentes de estrutura e moldes onde o espaçamento preciso dos furos é fundamental. Uma vantagem importante é a capacidade de realizar vários processos — fresagem, mandrilagem, perfuração, alargamento e rosqueamento — em uma única fixação da peça, aumentando significativamente a produtividade. Essas máquinas oferecem controle sofisticado de seis eixos com articulação simultânea de quatro eixos, permitindo operações complexas como interpolação circular e usinagem de superfícies curvas 3D.

Aplicações

Esta máquina é amplamente utilizada para a usinagem de componentes tipo caixa, estruturas de armação e peças de moldes.

Características

Cada eixo é acionado por seu próprio servomotor dedicado, permitindo a regulação contínua da velocidade.

A máquina principal é equipada com uma mesa rotativa e possui uma estrutura de deslizamento cruzado. É composta por vários componentes principais, incluindo a base, a mesa de trabalho, os suportes superior e inferior, a coluna, uma caixa de eixo horizontal montada lateralmente e um contraponto.

Sob o controle do sistema CNC, é possível obter uma articulação simultânea arbitrária de quatro eixos, satisfazendo assim os requisitos de processamento de várias peças.

A máquina pode ser configurada em diferentes graus e especificações de acordo com os requisitos do usuário, incorporando diferentes sistemas CNC, alcançando diferentes níveis de precisão e selecionando várias opções de tamanho de mesa rotativa.

Opções de modelo

Modelo
Velocidade do eixo (rpm)	2-2000	2-2000
Diâmetro do eixo (mm)	∅110	∅130
Deslocamento do eixo (eixo W) (mm)	600	800
Capacidade máxima de carga da mesa de trabalho (T)	5	8

Especificações Diâmetro do eixo | ∅110 - 130

Modelo
Tamanho da mesa de trabalho (C×L)	1250×1400mm			1400×1600mm
Diâmetro do eixo	∅110mm			∅130mm
Deslocamento transversal da mesa de trabalho (eixo X)	1800-2000mm			1800-2000mm
Deslocamento vertical do cabeçote (eixo Y)	1200-1600mm			1600-2000mm
Deslocamento longitudinal da mesa de trabalho (eixo Z)	1200-1600mm			1200-2000mm
Deslocamento do eixo-árvore (eixo W)	600mm			800mm
Rotação da mesa de trabalho (eixo B)	Controle CNC			Controle CNC
Ranhura em T (largura × passo)	22×125mm			22×125mm
Capacidade máxima de carga da mesa de trabalho	5T			8T
Controlador CNC	SIEMENS 828D ou FANUC OI MD
Quantidade de eixos	X/Y/Z/W(U) 4 eixos (5 eixos)			X/Y/Z/W(U) 4 eixos (5 eixos)
Cônico do eixo	BT50(P50T-1)
Velocidade do eixo	2-2000rpm			2-2000rpm
Potência do motor principal8 Torque	18kW (1300Nm)			30kW(2200Nm)
Diâmetro máximo de mandrilamento/perfuração	∅240mm/250mm			∅300mm/80mm
Força máxima de alimentação no eixo	13000Nm			23000Nm
Deslocamento rápido dos eixos X/Y/Z	3000mm/min			3000mm/min
Velocidade de alimentação dos eixos X/Y/Z	5-1000mm/min			5-2000mm/min
Velocidade de alimentação do eixo W	0.5-1000mm/min			5-2000mm/min
Deslocamento rápido do eixo W	2000mm/min			2000mm/min

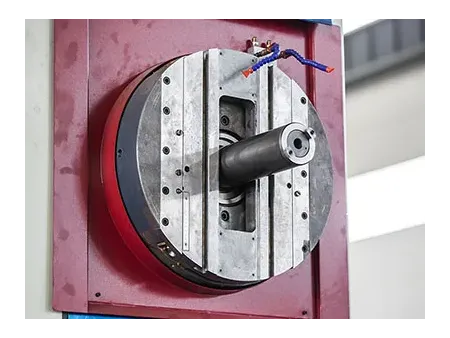

Deslocamento radial do porta-ferramentas do cabeçote de faceamento	160mm			200mm
Velocidade do cabeçote de faceamento	4-125rpm			2-125rpm
Diâmetro máximo de usinagem do porta-ferramentas do cabeçote de faceamento	∅630mm (opcional)			∅800mm (opcional)
Torque máximo permitido no cabeçote de faceamento	1300Nm (opcional)			2600Nm (opcional)
Velocidade de avanço do cabeçote de faceamento	0.2-500mm/min (opcional)			0.2-500mm/min (opcional)
Deslocamento rápido do porta-ferramentas do cabeçote de faceamento	1000mm/min (opcional)			1000mm/min (opcional)
Precisão de posicionamento dos eixos X/Y/Z (curso total) (GB/T17421.2-2000)	0.026/0.03/0.03mm	0.03/0.03/0.03mm	0.04/0.03/0.03mm	0.03/0.03/0.03mm
Precisão de posicionamento do eixo W (curso total) (GB/T17421.2-2000)	--			0.03mm
Precisão de posicionamento da rotação do eixo B	0.08'
Precisão de repetibilidade dos eixos X/Y/Z/W (curso total) (GB/T17421.2-2000)	0.015/0.015/0.015mm			0.015/0.015/0.015/0.015mm
Precisão de repetibilidade da rotação do eixo B	6'
Dimensões da máquina (C×L×A)	6.3×3.9×3.7m			6.5×4.2×3.9m
Peso da máquina	25T			32T

Componentes principais

A fresadora e mandriladora CNC tipo mesa é composta principalmente pela base (da máquina), coluna, cabeçote, carro, carro transversal, mesa de trabalho, sistemas de lubrificação e refrigeração e sistema elétrico.

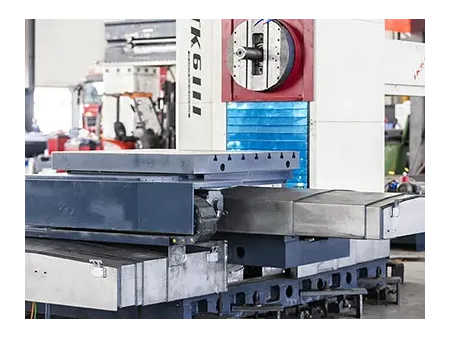

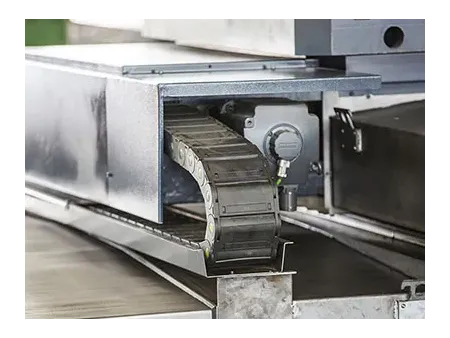

Mesa de trabalho O movimento transversal da mesa de trabalho ao longo das guias do carro constitui o eixo X. O movimento longitudinal do carro ao longo das guias da base é o eixo W. O movimento vertical do cabeçote ao longo das guias da coluna é o eixo Y. O movimento axial do eixo de mandrilamento dentro do eixo de fresagem é o eixo Z. A rotação de 360° da mesa de trabalho na corrediça transversal é o eixo B. O carro deslizante, a mesa de trabalho e outros componentes principais são feitos de peças fundidas de alta qualidade. Eles passam por um tratamento térmico secundário (envelhecimento térmico) após a usinagem de desbaste para eliminar tensões internas, evitar deformações e manter a estabilidade da precisão a longo prazo.

Base da máquina A base integral da máquina é fabricada com peças fundidas de alta qualidade, com uma cavidade interna que apresenta um arranjo racional de nervuras de reforço. Ela passa por um tratamento térmico secundário após a usinagem de desbaste para eliminar tensões internas, evitar deformações e garantir a estabilidade da precisão a longo prazo.

Coluna A coluna é feita de peças fundidas de alta qualidade e emprega uma estrutura de parede dupla com nervuras de reforço internas. Ela também passa por um tratamento térmico secundário após a usinagem de desbaste para eliminar tensões internas, evitar deformação e manter a estabilidade da precisão a longo prazo.

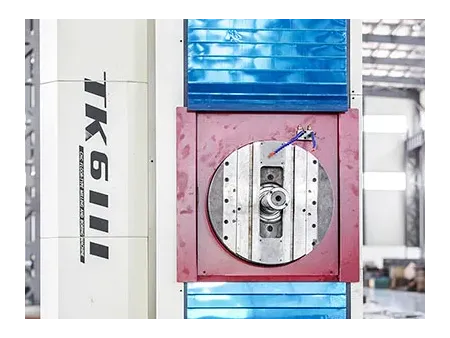

Cabeçote O cabeçote é uma peça fundida de alta qualidade em forma de caixa, com nervuras de reforço dispostas em suas paredes internas. Ela passa por um tratamento térmico secundário após a usinagem grossa para eliminar tensões internas, evitar deformação e manter a estabilidade da precisão a longo prazo.

Sistema de acionamento principal O sistema de acionamento principal utiliza um servomotor CA do eixo. O motor principal é conectado diretamente a um redutor e, depois da redução por meio de uma caixa de engrenagens redutora importada, ele aciona a rotação do eixo de fresagem por meio de uma correia dentada síncrona.
