Tornos Verticais para Discos (tipo pórtico)
Os tornos de torneamento vertical do tipo pórtico são especialmente projetados para a usinagem de planos internos e externos de aros e discos de rodas. Devido à excelente rigidez estrutural geral, o interior da estrutura apresenta uma ampla faixa de movimento. O torno de torneamento vertical também é usado para lidar com outras peças de formato e tamanho semelhantes, modificando ligeiramente o mecanismo de fixação de posicionamento, o que dá ao torno de torneamento uma ampla gama de aplicações.
A ação de alimentação bidirecional é controlada por um servomotor e acionada por um fuso de esferas de precisão. O servomotor em si é controlado por PLC para garantir que o posicionamento seja preciso e confiável, enquanto o movimento de descanso da faca é controlado por um fuso de esferas reforçado e uma guia linear que se encaixam perfeitamente, sem folgas. Isso evita a deformação por vibração durante o processo de corte e garante a planicidade da peça de trabalho processada.

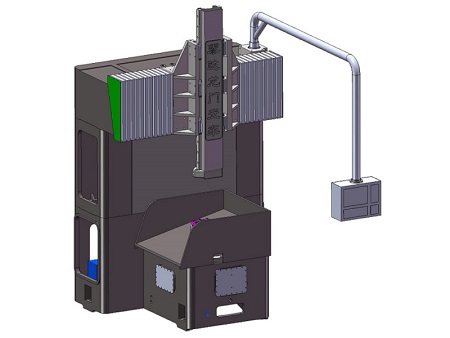

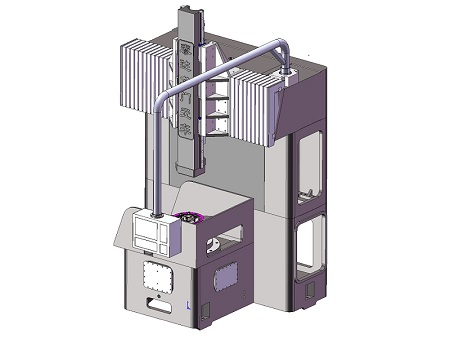

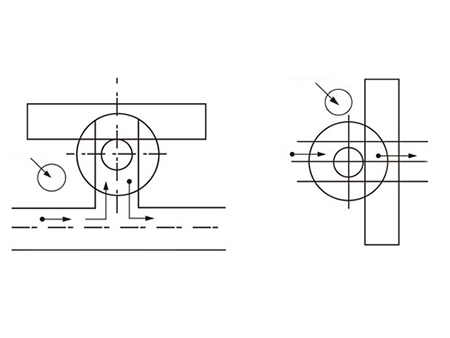

Esse torno de torneamento apresenta uma estrutura do tipo pórtico. A peça de trabalho é carregada pela frente do pórtico ao longo do eixo guia de roletes até o mandril na parte superior do eixo. Os usuários podem consultar o desenho a seguir para configurar o layout da posição de operação e o layout da linha de montagem.
| Motor principal | 11kw/730r/min |
| Velocidade do eixo principal | 250r/min |
| Diâmetro processável do ex-círculo | Ф160-Ф600m |
| Motor de alimentação longitudinal | Motor servo |
| Motor de alimentação horizontal | Motor servo |
| Deslocamento vertical do descanso da faca | 420mm |
| Descanso de faca para deslocamento transversal | 530mm |
| Tamanho da máquina | 2750*1400*3240(C*L*A) |
| Peso total | 7.5T |
