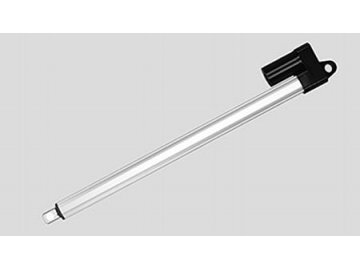

Este atuador linear modelo U10S é uma versao especial do e foi projetado para ser aplicado em motor passo. É instalado em trilhos e controle deslizante para garantir a precisão dos movimentos. Para garantir uma melhor resistência a corrosão, e feito o processo de oxidação anódica na superfície , o que também extende a vida útil do motor passo do atuador linear.
Parmetros- Voltagem: 12/24/36/48V DC
- Carga dinâmica máx: 30000N
- Carga estática máx.: 50000N
- Velocidade sem carga: 1.5mm/s
- Velocidade com carga completa: 1.2mm/s
- Ciclo de vida：10%
- Grau de resistência a água：IP65
- Temperatura：-25℃ ~ +65℃
- Opção: sensor de efeito Hall
Gráfico de curva
① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)
Código de parâmetros| código | Carga nominal（N） | Corrente nominal（A） | Velocidade nominal（mm/s） | ||
| Impulsão | Tração | Sem carga(24VDC) | Carga completa(24VDC) | ||
| A | 30000 | 30000 | 9 | 1.5 | 1.2 |
| B | 25000 | 25000 | 8 | 1.5 | 1.4 |
Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada
Parâmetros de personalização1=12V
2=24V(padrão)
3=36V
4=48V1=buracoΦ20mm
2=buracoΦ30mm(padrão)
3=tipo haste Φ20mm
4=tipo haste Φ30mm
C=personalização
1=frente e traseira
C=personalização1=não
2=buracoΦ20mm
3=buracoΦ30mm(padrão)
4=tipo haste,Φ20mm
5=tipo haste,Φ30mm
C=personalização
1=IP54
2=IP65(padrão)
3=IP66
C=Personalização1=não
2=sensor de efeito Hall
C=Personalização
1=Cabo estanhado(padrão)
2=Din 5 pino macho
3=pino Delphi
C=personalização1=1m
2=1.5 m
3=2m
4=3m
C=Personalização
