Sensor de deslocamento rotativo com atuador externo, série RADS
Solicite uma cotação
Soluções inteligentes em sensores de deslocamento magnéticos
Os sensores de deslocamento rotativo com atuador externo da série ADS oferecem sensoriamento sem contato em aplicações industriais e de transporte severas a um custo competitivo.
Conta com várias faixas de operação, de 60° a 360°, sendo tolerantes ao excesso de deslocamento e permitindo o uso nas aplicações mais comuns. As versões de baixa e alta tensão abrangem uma faixa de tensão de entrada de 4,5 VCC a 30 VCC.
Características
- Operação real, sem contato
- Rotação ilimitada (série RAS)
- Tecnologia de efeito Hall de estado sólido
- Pacote robusto com vedação IP69K e conector integral
- Teste EMI/EMC de nível automotivo, polaridade reversa integrada e proteção contra curto-circuito
- Terminação AMP padrão do setor, passo de montagem de 32 mm, estilos de pinagem norte-americanos ou europeus e pacote compacto
- Múltiplas faixas de operação de até 360°
Utilização
- Transporte
- Detecção de posição e movimento (pedais, aceleradores, câmbio de marchas, alavancas, direção, articulações e engates em caminhões, ônibus, veículos off-road, guindastes e veículos e equipamentos industriais/ de construção/agrícolas)
- Posição de suspensão/joelhamento (ônibus, caminhões)
- Posição de inclinação/trim (motores de barcos, equipamentos de lavoura)
- Indústria
- Controle de válvulas
- Controle de amortecedores de HVAC
- Controle do pivô do equipamento de irrigação
Parâmetros elétricos
Tipo | Série RADS (baixa voltage,) |
Tensão de alimentação | 5 ±0.5 Vdc |
Corrente de alimentação: Normal | 20 mA máx. |
Durante a saída para o terra em curto | 25 mA máx. |
Saída: padrão | 0.5 Vdc a 4.5 Vdc razão métrica |
Inversão | 4.5 Vdc a 0.5 Vdc razão métrica |
Atraso do sinal de saída | 4 ms típico |
Proteção contra polaridade reversa | -10 Vdc |
Proteção contra sobretensão | 10 Vdc |
Curto-circuito da saída para o terra | contínuo |
Resolução | 12 bits |
Resistência de carga de saída (pull down para terra) | 10 kOhm típico |
EMI: imunidade irradiada | 100 V/m de acordo com a ISO11452-2 de 200 MHz a 1000 MHz |
EMI: imunidade conduzida | 100 mA BCI por ISO11452-4, de 1 MHz a 200 MHz |
Parâmetros mecânicos
Tipo | Série RADS (baixa voltagem) |
Vida útil esperada | rotação infinita |
Espaço de ar: atuador magnético exposto | 3,00 mm ±0.5 mm [0.12 in ±0.02 in] |
Folga de ar: atuador com ímã alojado | 2,00 mm ±0.5 mm [0.08 in ±0.02 in] |
Desalinhamento | 2.002,00 mm [0.08 in] máx. |
Material | |
Ímã | NdFeB |
Compartimento do sensor | plástico PBT |
Alojamento do ímã do sensor sobremoldado | plástico PPS |
Bucha do ímã/sensor com alojamento | latão |
Conector de acoplamento | AMP Super-seal 282087-1 |
Batente mecânico | não |
Tamanhos dos parafusos de montagem: sensor para superfície de montagem | parafusos M4 X 0,7 de aço inoxidável não magnético e arruelas de 8 mm [0,31 pol.] de diâmetro externo |
Atuador magnético alojado no eixo de montagem do atuador | parafusos de fixação de ponta chata M3 X 0,5, não magnéticos, de aço inoxidável |
Certificações | CE |
Productos relacionados
Deixe uma mensagem
Outros Produtos
O Mais Recente
Saiba mais
Outros Produtos

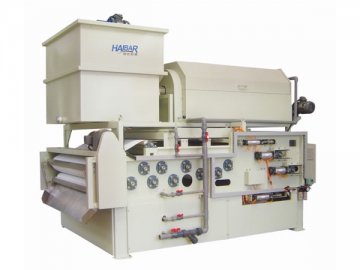

Filtro prensa de correia com tambor rotativo para espessamento-desaguamento – série HTBH
haibarmachine.com.br

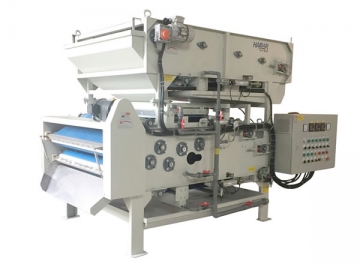

Filtro prensa de correia com tambor rotativo para espessamento-desaguamento – série HTAH
