Centro de usinagem vertical CNC (2 guias lineares)

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-4-cnc-vertical-machining-center-xy-linear.html

O eixo Z deste centro de usinagem vertical adopta uma guia quadrada e os eixos X/Y adoptam guias lineraes. Isto permite o deslocamento rápido do material usinado. E o fuso suporta maior precisão do que o centro de usinagem vertical de guias lineares. Além disso, os produtos usinados tem melhor precisão do que os outros centros de usinagem CNC.

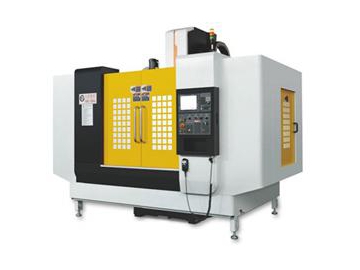

Centro de usinagem vertical ( guias lineares XY, guia quadrada Z) fabricados por Tying CNC

Curso do eixo X: 800mm
Curso do eixo Y: 500mm
Curso do eixo Z: 500mm
Precisão de posicionamento: ±0.005/300mm
Peso máximo sobre a mesa: 600kg
Velocidade de rotação (padrão): 8000 rpm
2. Curso do eixo X: 1000mm
  Curso do eixo Y: 600mm
  Curso do eixo Z: 600mm
  Precisão de posicionamento: ±0.005/300mm
  Peso máximo sobre a mesa: 800kg
  Velocidade de rotação (padrão): 8000 rpm

Amostras de usinagem feita pelo centro de usinagem vertical (guias lineares XY, guia quadrada Z)

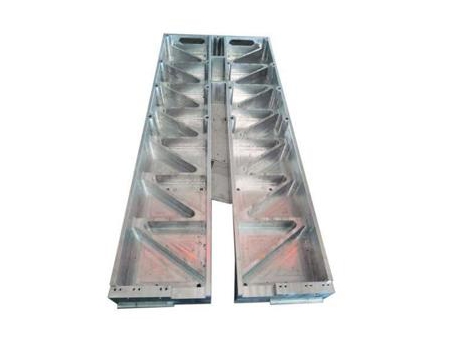

Peças grandes

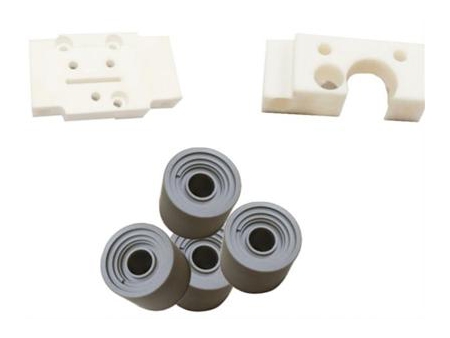

Peças plásticas para engenharia

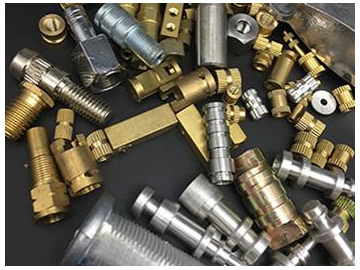

Acessórios de hardware

Características

Sua base é desenhada com estrutura do tipo A, melhorando o efeito de absorção de vibração.
O corpo da máquina adoptam ferro fundiddo e submetem-se ao tratamento de revenimento para aliviar a tensão interna. Isto também garante a rigidez, precisão e durabilidade.
As duas extremidades de guias lineares adoptam porca dupla para fixação. Os suportes na extremidade ambos usam 5 rolamentos totalmente para fechamento e são pré-esticados para assegurar precisão constante em casos de expansão térmica.
O sistema de lubrificacao garante óleo uniforme nos pontos lubrificantes. Isto garrante com que o centro de usinagem CNC mantem as propriedades de boa lubrificacao e tempo de vida prolongado.
