Atuador linear para sistema de rastreamento solar
Este atuador linear modelo U10L foi especialmente projetado para sistema de rastreamento solar e tem força de impulsão máxima de ate 12000N. A instalação é bastante fácil e flexível, dependendo da necessidade do cliente, também podemos adicionar manivela ou munhão nos tubos.

Parâmetross

Voltagem: 12/24/36/48V DC
Carga dinâmica máx:12000N
Carga estática máx: 25000N
Velocidade sem carga:1.5mm/s
Velocidade com carga completa:1.2mm/s
Ciclo de vida：10%
Grau de resistência a água：IP65
Temperatura：25℃ ~ +65℃
Opção: sensor de efeito Hall

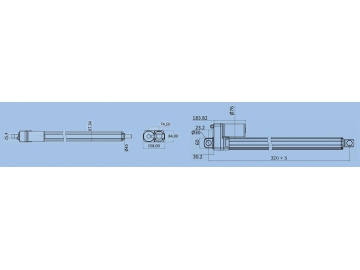

Aspecto e tamanho

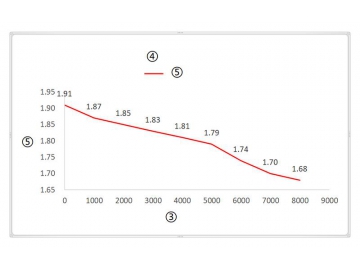

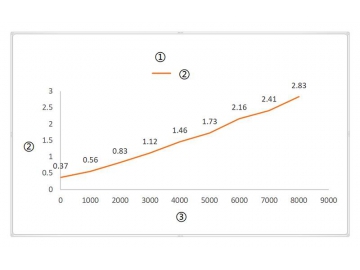

Grafico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

código	Carga nominal（N）		Corrente nominal（A）	Velocidade nominal（mm/s）
código	Impulsão	Tração	Corrente nominal（A）	Sem carga(24VDC)	Carga completa(24VDC)
A	12000	12000	5	1.5	1.2
B	8000	8000	4	1.5	1.4

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada

Parâmetros de personalização

1=12V
2=24V(padrão)
3=36V
4=48V
1=buraco Φ20mm
2=buraco Φ30mm
3=tipo hasteΦ20mm
4=tipo hasteΦ30mm
C=Personalização

1=frontal e traseira
2=munhão no tubo
3=pega no tubo
C=Personalização
1=não
2=buraco Φ20mm
3=buraco Φ30mm
4=tipo haste,Φ20mm
5=tipo haste,Φ30mm
C=Personalização

1=não
2=sensor de efeito Hall
C=Personalização
1=IP54
2=IP65(padrão)
3=IP66
C=Personalização

1=cabo estanhado
2=Din 5 pin male
3=pino Delphi
C=Personalização
1=1m
2=1.5 m
3=2m
4=3m
C=Personalização
