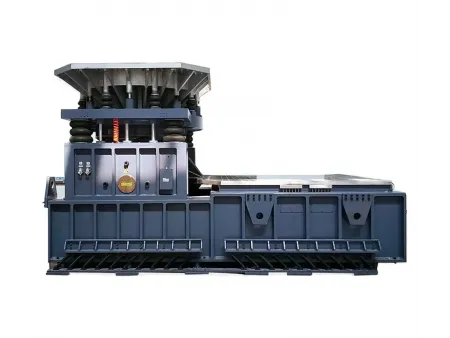

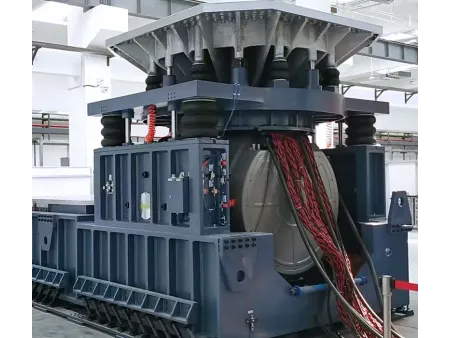

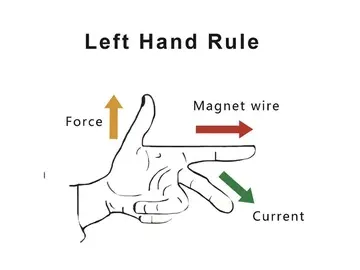

Agitador eletrodinâmico resfriado à agua

Solicite uma cotação

WebSite: http://testchamber-br.com/14-2-water-cooled-vibration-test-system.html

Agitador eletrodinâmico para testes de vibração em amostras de tamanho médio a grande

Esses sistemas de vibração resfriados a água oferecem alta potência, variando de 80 kN a 400 kN, ideais para testar produtos maiores ou mais pesados. Eles combinam forte impulso com resfriamento eficiente para lidar com condições exigentes e manter uma operação estável. Com capacidade de carga robusta e orientação precisa, eles são usados especialmente nas indústrias aeroespacial, de defesa, naval e ferroviária para verificar a durabilidade e a confiabilidade de equipamentos críticos. Nossos sistemas de vibração refrigerados a água são construídos para atender aos padrões de teste chineses e internacionais e podem ser personalizados para atender a requisitos específicos.

Conformidade com as normas

Os sistemas de teste de vibração refrigerados a água que oferecemos são fabricados em conformidade com JJG948/2018, JJG1000-2005, GB/T 13310-2007.
As especificações de desempenho estão em conformidade com os requisitos ISO 5344, IEC 60068-2-6 e MIL-STD-810.
As configurações e recursos podem ser personalizados para atender às necessidades específicas de teste.

Parâmetros técnicos

Modelo do sistema	TS25WLS3-340	TS35WLS3-340	TS50W-445	TS50WLS3-445	TS50WLS4-445	TS60W-445	TS60WLS3-445	TS60WLS4-445	TS70W-445	TS70WLS3-445	TS70WLS4-445	TS80W-445	TS80WLS3-445	TS80WLS4-445
Senoidal/Aleatório (kN)	25	35	50	50	50	60	60	60	70	70	70	80	80	80
Força de choque (kN)	50/75	70/105	100/150	100/150	100/150	120/180	120/180	120/180	140/210	140/210	140/210	160/240	160/240	160/240
Faixa de frequência (Hz)	5-2,800	5-2,800	5-2,600	5-2,500	5-2,400	5-2,600	5-2,500	5-2,400	5-2,600	5-2,500	5-2,400	5-2,500	5-2,500	5-2,400
Aceleração máxima (m/s²)	1,000	1,000	1,000	1,000	900	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000
Velocidade máxima (m/s)	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Deslocamento máximo (mm)	76	76	51	76	100	51	76	100	51	76	100	51	76	100
Carga máxima (kg)	300	300	800	800	800	800	800	800	800	800	800	800	800	800
Massa da armadura (kg)	25	25	50	50	55	55	60	60	55	60	60	60	60	60
Diâmetro da armadura (mm)	340	340	445	445	445	445	445	445	445	445	445	445	445	445
Frequência natural da suspensão do corpo (Hz)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Inserções de armadura (padrão)	21×M10	21×M10	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12
Densidade de fluxo disperso	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frequência de ressonância fundamental (Hz)	2,700 (nom.) ±5%	2,700 (nom.) ±5%	2,400 (nom.) ±5%	2,200 (nom.) ±5%	2,100(nom.) ±5%	2,350 (nom.) ±5%	2,200 (nom.) ±5%	2,100(nom.) ±5%	2,350 (nom.) ±5%	2,200 (nom.) ±5%	2,100(nom.) ±5%	2,200 (nom.) ±5%	2,200 (nom.) ±5%	2,100 (nom.) ±5%
Peso (kg)	1750	1750	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550
Dimensões (mm)	1136×710×1071	1136×710×1071	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336
Modelo do amplificador de potência	PWA30W	PWA40W	PWA50W	PWA50W	PWA50W	PWA60W	PWA60W	PWA60W	PWA70W	PWA70W	PWA80W	PWA80W	PWA80W	PWA80W
Potência (kVA)	36	48	50	50	50	60	60	60	70	70	80	80	80	80
Tensão máxima de saída (V)	120	120	120	120	120	120	120	120	120	120	120	120	120	120
Corrente de saída máxima (A)	400	500	550	550	550	550	550	550	600	600	900	900	900	900
Requisitos de energia (kVA)	86	91	91	91	91	101	101	102	111	111	142	142	142	142
Peso (kg)	700	1000	1100	1100	1100	1150	1150	1150	1200	1200	1800	1900	1900	1900
Dimensões (mm)	600×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150
Modelo da unidade de refrigeração	CW-40-1	CW-40-1	CW-40-1	CW-40-1	CW-80-1	CW-40-1	CW-40-1	CW-80-1	CW-40-1	CW-40-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1
Método de resfriamento	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água
Fluxo de água no círculo interno (L/min)	40	40	40	40	80	40	40	80	40	40	80	80	80	80
Pressão interna da água (Mpa)	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Fluxo de água do círculo externo (L/min)	100	100	100	100	160	100	100	160	100	100	160	160	160	160
Pressão externa da água (Mpa)	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4
Potência da bomba de água (kW)	5/2.5	5/2.5	5/2.5	5/2.5	10/4	5/2.5	5/2.5	10/4	5/2.5	5/2.5	10/4	10/4	10/4	10/4
Peso (kg)	250	250	250	250	320	250	250	320	250	250	320	320	320	320
Dimensões (C×L×A) (mm)	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990

Modelo do sistema	TS100-550	TS100LS3-550	TS120-550	TS120LS3-550	TS160-650	TS160LS3-650	TS180-650	TS180LS3-650	TS200-650	TS200LS3-650	TS300LS3-870	TS350LS3-870	TS400LS3-870
Senoidal/Aleatório (kN)	100	100	120	120	160	160	180	180	200	200	300/240	350/250	400/300
Força de choque (kN)	200/300	200/300	240/360	240/360	320/480	320/480	360/480	360/480	400/600	400/600	600/900	700/900	800/1000
Faixa de frequência (Hz)	5-2,500	5-2,500	5-2,500	5-2,500	5-2,100	5-2,100	5-2,100	5-2,100	5-2,100	5-2,100	5-1,700	5-1,700	5-1,700
Aceleração máxima (m/s²)	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000
Velocidade máxima (m/s)	2	2	2	2	2	2	2	2	2	2	2	2	2
Deslocamento máximo (mm)	51	76	51	76	51	76	51	76	51	76	76	76	76
Carga máxima (kg)	1000	1000	1000	1000	2,500	2,500	2,500	2,500	2,500	2,500	5,000	5,000	5,000
Massa da armadura (kg)	90	90	90	90	150	150	150	150	150	150	300	310	330
Diâmetro da armadura (mm)	550	550	550	550	650	650	650	650	650	650	870	870	870
Frequência natural da suspensão do corpo (Hz)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Inserções de armadura (padrão)	37×M12	37×M12	37×M12	37×M12	25×M12	25×M12	25×M12	25×M12	25×M12	25×M12	33×M12	33×M12	33×M12
Densidade de fluxo disperso	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frequência de ressonância fundamental (Hz)	2,150 (nom.) ±5%	2,150 (nom.) ±5%	2,150 (nom.) ±5%	2,150 (nom.) ±5%	1,800 (nom.) ±5%	1,800 (nom.) ±5%	1,700 (nom.) ±5%	1,700 (nom.) ±5%	1,700 (nom.) ±5%	1,700 (nom.) ±5%	1,600 (nom.) ±5%	1,600 (nom.) ±5%	1,600 (nom.) ±5%
Peso (kg)	7380	7380	7380	7380	11100	11100	11100	11100	11100	11100	22950	22950	22950
Dimensões (mm)	1780×1280×1380	1780×1280×1380	1780×1280×1380	1780×1280×1380	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2800×2300×1943	2800×2300×1943	2800×2300×1943
Modelo do amplificador de potência	PWA100W	PWA100W	PWA120W	PWA120W	PWA160W	PWA160W	PWA180W	PWA180W	PWA200W	PWA200W	PWA300W	PWA350W	PWA400W
Potência (kVA)	100	100	120	120	160	160	180	180	200	200	380	420	460
Tensão máxima de saída (V)	120	120	120	120	120	120	120	120	120	120	120	120	120
Corrente de saída máxima (A)	1100	1100	1200	1200	1800	1800	2000	2000	2200	2200	3000	3600	4000
Requisitos de energia (kVA)	162	162	182	182	232	232	252	252	282	282	427	507	537
Peso (kg)	2000	2000	2000	2000	2700	2700	2700	2700	3400	3400	4200	6300	6300
Dimensões (mm)	1800×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150	2400×1000×2150	2400×1000×2150	2400×1000×2150	2400×1000×2150	3000×1000×2150	3000×1000×2150	6000×1000×2150	6000×1000×2150	6000×1000×2150
Modelo da unidade de refrigeração	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-120-1	CW-120-1	CW-120-1
Método de resfriamento	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água	Resfriado a água
Fluxo de água no círculo interno (L/min)	80	80	80	80	80	80	80	80	80	80	120	120	120
Pressão interna de água (Mpa)	1	1	1	1	1	1	1	1	1	1	1	1	1
Fluxo de água do círculo externo (L/min)	160	160	160	160	160	160	160	160	160	160	320	320	320
Pressão externa de água (Mpa)	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4
Potência da bomda de água (kW)	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	15/6.5	15/6.5	15/6.5
Peso (kg)	320	320	320	320	320	320	320	320	320	320	350	350	350
Dimensões (C×L×A) (mm)	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990

É necessária água destilada (dureza ≤30 ppm, pH 7–8, condutividade 1 μS/cm) para a circulação interna. A água da rede pública/torneira é utilizada para o circuito de refrigeração externo.
