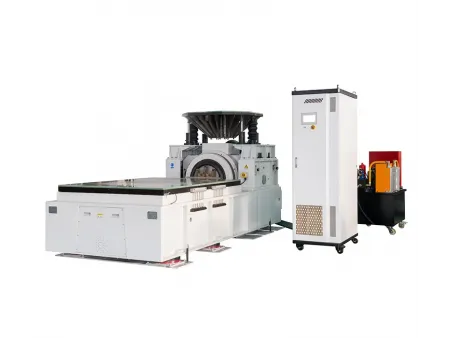

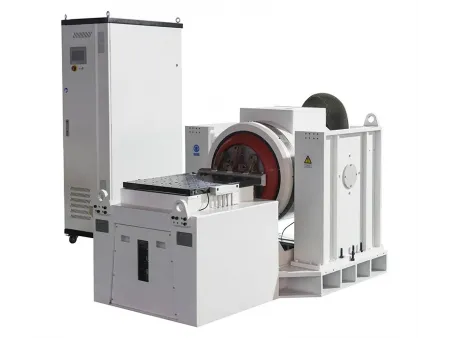

Agitador eletrodinâmico refriado à ar

Solicite uma cotação

WebSite: http://testchamber-br.com/14-1-air-cooled-vibration-test-system.html

Agitador eletrodinâmico para testar o comportamento e a confiabilidade de produtos em ambientes de vibração simulados

Nossos agitadores resfriados a ar estão disponíveis com forças de excitação que variam de 1 kN a 70 kN. Eles operam em um amplo espectro de frequências e são projetados para manter um desempenho estável e repetível, mesmo durante ciclos de teste prolongados. Graças aos seus controles intuitivos e alta confiabilidade, esses agitadores são frequentemente usados para testar componentes eletrônicos, peças automotivas e dispositivos médicos de pequeno a médio porte.

Conformidade com as normas

Nossos sistemas de teste de vibração refrigerados a ar são fabricados em conformidade com as normas JJG948/2018, JJG1000-2005 e GB/T 13310-2007.
As especificações de desempenho estão em conformidade com os requisitos das normas ISO 5344, IEC 60068-2-6 e MIL-STD-810.
As configurações e recursos podem ser personalizados para atender às necessidades específicas de teste.

Configurações opcionais

Parâmetros técnicos

CD200

Modelo do sistema	TS1-150	TS1.5-150	TS2-150	TS3-150	TS6-230	TS10-240	TS10D-240	TS20-320	TS20-445	TS20LS3-340	TS30-370
Senoidal/Aleatório (kN)	1	1.5	2	3	6	10	10	20	20	20	30
Força de choque (kN)	2	3	4	6	12	20	20	40/60	40/60	40/60	60/90
Faixa de frequência (Hz)	5-4,500	5-4,500	5-4,500	5-4,000	5-3,500	5-3,000	5-4,500	5-3,000	5-2,800	5-3,000	5-2,800
Aceleração máxima (m/s²)	500	750	1,000	1,000	1,000	1,000	1,000	1,000	700	800	1,000
Velocidade máxima (m/s)	2	2	2	2	1.8	1.8	1.8	2	2	2	2
Deslocamento máximo (mm)	25	25	25	25	51	51	51	51	51	76	51
Carga máxima (kg)	70	70	70	120	300	300	300	300	300	300	500
Massa da armadura (kg)	2	2	2	3	6	10	10	20	28	25	30
Diâmetro da armadura (mm)	150	150	150	150	230	240	240	320	445	340	370
Frequência natural da suspensão do corpo (Hz)	3	3	3	3	3	2.5	2.5	2.5	2.5	2.5	2.5
Inserções de armadura (padrão)	13×M8	13×M8	13×M8	13×M8	17×M8	17×M10	17×M10	17×M10	17×M10	21×M10	17×M10
Densidade de fluxo disperso	﹤3 mT (30 Gs)	﹤ 3 mT (30 Gs)	﹤3 mT (30 Gs)	﹤ 3 mT (30 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 4 mT (40 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frequência de ressonância fundamental (Hz)	3,400 (nom.) ±5%	3,400 (nom.) ±5%	3,400 (nom.) ±5%	2,900 (nom.) ±5%	2,800 (nom.) ±5%	2,400 (nom.) ±5%	3,200 (nom.) ±5%	2,600 (nom.) ±5%	2,600 (nom.) ±5%	2,600 (nom.) ±5%	2,400 (nom.) ±5%
Peso (kg)	420	420	420	510	615	930	950	1750	1750	1750	2550
Dimensões (mm)	745×560×658	745×560×658	745×560×658	805×560×663	875×560×727	966×640×786	1016×640×843	1136×710×1052	1136×710×1052	1136×710×1066	1230×790×1155
Modelo do amplificador de potência	PWA1	PWA1.5	PWA2	PWA3	PWA6	PWA10	PWA10	PWA20	PWA20	PWA20	PWA30
Potência (kVA)	1	1.5	2	3	6	10	10	20	20	20	30
Tensão máxima de saída (V)	50	60	60	60	90	120	120	120	120	120	120
Corrente de saída máxima (A)	20	25	35	50	70	110	110	230	230	230	300
Requisitos de energia (kVA)	4	4.5	5.5	6.5	16	21	21	44	44	44	54
Peso (kg)	285	285	285	285	320	320	320	330	330	330	585
Dimensões (mm)	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×910×1800	z	600×910×1800	600×910×1800
Modelo do soprador	CD200	CD200	CD200	CD1000	CD1000	CD1000	CD3000	CD3000	CD3000	CD3000
Método de resfriamento	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar
Potência (kW)	0.75	0.75	0.75	0.75	4	4	4	7.5	7.5	7.5	7.5
Fluxo de ar (m³/s)	0.1	0.1	0.1	0.1	0.33	0.33	0.33	0.46	0.46	0.46	0.46
Pressão de ar (kPa)	1	1	1	1	3.5	3.5	3.5	8.8	8.8	8.8	8.8
Peso (kg)	25	25	25	25	120	120	120	235	235	235	235
Dimensions (mm)	496×382×1005	496×382×1005	496×382×1005	496×382×1005	792×557×1260	792×557×1260	792×557×1260	915×721×1445	915×721×1445	915×721×1445	915×721×1445

Modelo do sistema	TS30LS4-445	TS40-370	TS40LS4-445	TS50-445	TS50LS3-445	TS50LS4-445	TS60-445	TS60LS3-445	TS60LS4-445	TS65LS3-480	TS70LS3-550
Senoidal/Aleatório (kN)	30	40	40	50	50	50	60	60	60	65	70
Força de choque (kN)	60/90	80/120	80/120	100/150	100/150	100/150	120/180	120/180	120/180	130/195	140/210
Faixa de frequência (Hz)	5-2,600	5-2,800	5-2,600	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,700	5-2,500
Aceleração máxima (m/s²)	750	1,300	900	1,000	900	850	1,000	1,000	1,000	920	850
Velocidade máxima (m/s)	1.8	2	1.8	2	2	2	2	2	2	2	2
Deslocamento máximo (mm)	100	51	100	51	76	100	51	76	100	76	76
Carga máxima (kg)	500	500	500	800	800	800	800	800	800	1,000	1,000
Massa da armadura (kg)	40	31	45	50	55	59	60	55	60	70	82
Diâmetro da armadura (mm)	445	370	445	445	445	445	445	445	445	480	550
Frequência natural da suspensão do corpo (Hz)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Inserções de armadura (padrão)	17×M10	17×M10	17×M10	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	33×M12
Densidade de fluxo disperso	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frequência de ressonância fundamental (Hz)	2,400 (nom.) ±5%	2,400 (nom.) ±5%	2,400 (nom.) ±5%	2,400 (nom.) ±5%	2,300 (nom.) ±5%	2200(nom.) ±5%	2,400 (nom.) ±5%	2,400 (nom.) ±5%	2,200(nom.) ±5%	2,300 (nom.) ±5%	2,300 (nom.) ±5%
Peso (kg)	2550	2550	2550	4550	4550	4550	4550	4550	4550	4550	7300
Dimensões (mm)	1230×790×1231	1230×790×1155	1230×790×1231	1636×1104×1274	1636×1104×1285	1636×1104×1340	1636×1104×1274	1636×1104×1285	1636×1104×1340	1636×1104×1276	1636×1104×1276
Modelo do amplificador de potência	PWA30	PWA40	PWA40	PWA50	PWA50	PWA50	PWA60	PWA60	PWA60	PWA70	PWA70
Potência (kVA)	30	40	40	50	50	50	60	60	60	70	70
Tensão máxima de saída (V)	120	120	120	120	120	120	120	120	120	120	120
Corrente de saída máxima (A)	300	400	400	500	500	500	550	550	550	580	580
Requisitos de energia (kVA)	54	73	73	82	82	82	95	95	95	108	110
Peso (kg)	585	700	700	780	780	780	850	850	850	900	900
Dimensões (mm)	600×910×1800	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150
Modelo do soprador	CD3000	CD5000	CD5000	CD5000	CD5000	CD5000	CD7000	CD7000	CD7000	CD7000	CD7000
Método de resfriamento	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar	Resfriado a ar
Potência (kW)	7.5	15	15	15	15	15	22	22	22	22	22
Fluxo de ar (m³/s)	0.46	1.1	1.1	1.1	1.1	1.1	1.6	1.6	1.6	1.6	1.6
Pressão de ar (kPa)	8.8	7.7	7.7	7.7	7.7	7.7	7.5	7.5	7.5	7.5	7.5
Peso (kg)	235	285	285	285	285	285	390	390	390	390	390
Dimensões (mm)	915×721×1445	1163×874×1882	1163×874×1882	1163×874×1882	1163×874×1882	1163×874×1882	1163×959×1882	1163×959×1882	1163×959×1882	1163×959×1882	1163×959×1882
