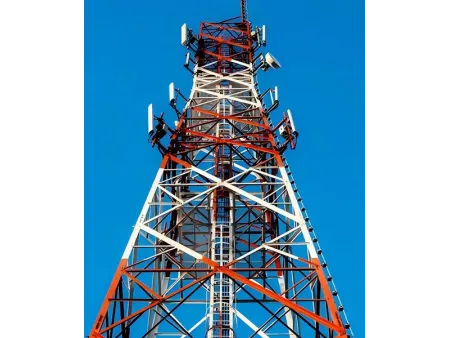

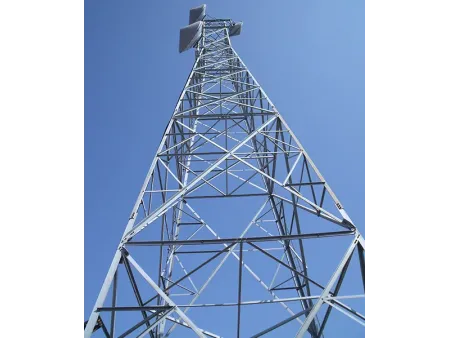

Torre de telecomunicação cantoneira quadrada
Torres autoportantes fabricadas com perfis de cantoneira de aço para uso como torres de telecomunicações, com alturas que variam de 5 a 110 metros
As torres angulares de aço de quatro pernas são formadas por quatro colunas angulares de aço conectadas nas juntas por meio de parafusos, criando uma estrutura em treliça estável e rígida. O projeto em treliça distribui a carga uniformemente por toda a torre de telecomunicações, o que ajuda a manter a estabilidade de toda a estrutura em condições reais de operação. Esse equilíbrio entre resistência e custo é uma das razões pelas quais esse tipo de torre é amplamente utilizado em projetos de telecomunicações.
- Padrão de projeto: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–110 m, customizable to project needs
- Velocidade do vento de projeto Até 300 km/h, ajustada de acordo com as condições do local
- Tratamento de superfície Galvanizado por imersão a quente;
- Estrutura principal
Quatro colunas angulares de aço galvanizado (pernas) (Q355B / Q420B) são dispostas em um layout quadrado para formar a estrutura principal de suporte de carga. A seção superior é conectada por meio de vigas horizontais e equipada com um pára-raios. - Sistema de contraventamento
O contraventamento diagonal entre as pernas forma um sistema de treliça que oferece forte resistência à flexão e à torção, mantendo a resistência ao vento em um nível baixo. - Método de conexão
Toda a estrutura utiliza conexões aparafusadas, principalmente com parafusos M20–M24 apertados com um torque de pelo menos 400 N=m. Esse método de conexão torna tanto o transporte quanto a montagem no local muito mais práticos.
Ambientes típicos de instalação
OpeRecomenda-se áreas abertas e amplas com solo firme e menor exposição ao vento, como locais suburbanos e rurais. Como essas áreas geralmente têm solo estável e arredores abertos, a construção da fundação é mais segura e a torre pode operar de forma estável a longo prazo.
| Produto | Torre de telecomunicação |
| Tipo | Autoportante |
| Padrão de design | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção de terceiros (SGS, BV) |
| Parafusos e fixadores | Classes 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Cantoneira de aço |
| Faixa de altura | 5–110 m, personalizável de acordo com as necessidades do projeto |
| Velocidade do vento de projeto | Até 300 km/h, ajustada de acordo com as condições do local |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Prata (galvanizado) ou acabamento pintado, sistema de cores RAL, personalizável |
| Resistência sísmica | Até 8° de intensidade sísmica |
| Faixa de temperatura de operação | -35°C a 45°C |
| Plataformas de trabalho e descanso | 1–3 unidades |
| Suportes para antenas | 3–18 unidades |
| Suportes para antenas parabólicas de micro-ondas | 3–18 unidades |
| Principais características | Estrutura estável, aparência limpa, desempenho confiável a longo prazo |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Estabilidade estrutural
A estrutura de quatro pés distribui a carga em todas as direções, o que mantém a torre estável sob a ação do vento e de eventos sísmicos. Graças ao layout da treliça, as cargas eólicas são distribuídas com cerca de 20% mais eficiência. Com os pés reforçados, a torre de telecomunicações é capaz de suportar cerca de 30% a mais de carga de compressão e cerca de 25% a mais de carga de tração durante a operação.
Durabilidade do material
A torre de comunicação quadrada é construída com perfis angulares de aço galvanizado por imersão a quente, utilizando as classes Q235B, Q355B e Q420B como principal material estrutural. Esses tipos de aço oferecem limite de escoamento de ≥235 MPa, ≥355 MPa e ≥420 MPa, com resistência à tração atingindo 370–500 MPa, 470–630 MPa e 520–680 MPa. Devido às excelentes características desses materiais, as torres de quatro pernas podem suportar facilmente ventos acima da Força 12 e atender aos requisitos de resistência sísmica acima do Grau 8, o que as torna confiáveis para uso externo de longo prazo.
Relação custo-benefício e fácil manutenção
O tempo de construção da torre de aço angular de quatro pés é relativamente curto, e os perfis angulares de aço são um material econômico. Sua estrutura de aço angular durável implica menos manutenção e custos operacionais mais baixos ao longo do tempo.
Instalação flexível
A torre de comunicação angular de aço com quatro pernas é montada por meio de conexões aparafusadas, o que facilita muito a instalação no local. Durante a construção, a altura ou o ângulo podem ser ajustados de acordo com o terreno, permitindo que a equipe trabalhe com mais conforto nas condições reais do local.
Ampla adaptabilidade ao local
Seja instalada em áreas montanhosas, terrenos planos ou zonas urbanas densas com espaço limitado, a torre de aço angular pode ser adaptada por meio de ajustes estruturais para se adequar a diferentes tipos de terreno.
- Torre de telecomunicação cantoneira quadrada 50m
- Torre de telecomunicação cantoneira quadrada 40m
- Torre de telecomunicação cantoneira quadrada 60m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
